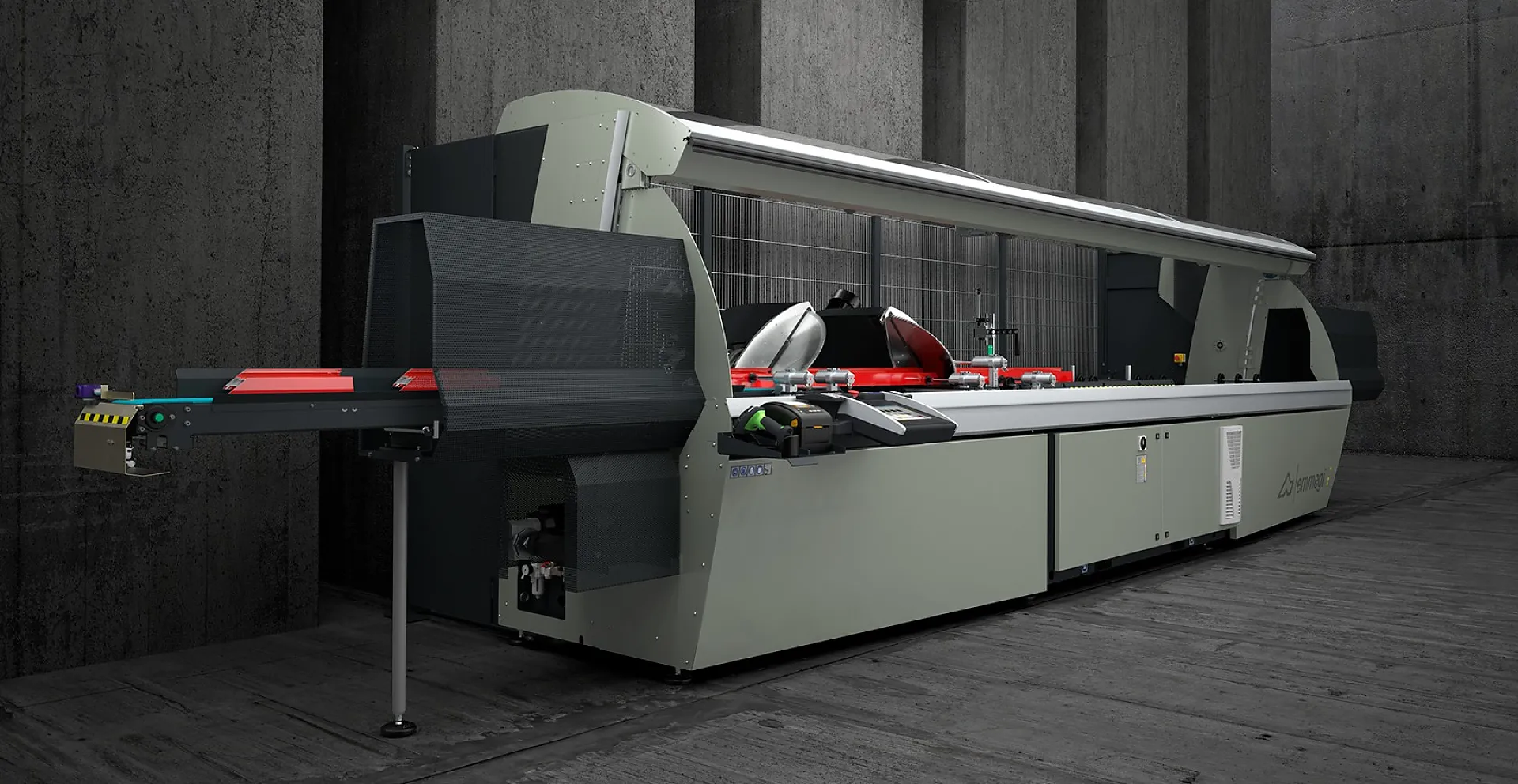

Emmegi Precision T2 / T2 E

Name: Precision T2 / T2 E
Brand: Emmegi

Katalog Precision RS - T2 - HS Datenblatt Precision T2

Hochleistungs-Doppelgehrungssägen mit 3 oder 5 CNC-Achsen für Aluminium, PVC und Leichtmetalllegierungen mit automatisch ausfahrbarem Schneidaggregat und elektronischer Steuerung aller Gehrungen von 45° (innen) bis 15° (aussen) mit einer Genauigkeit von 280 Zwischenpositionen pro Grad.

Optional mit Schallschutzverkleidung / Vollumhausung.

Facts

Anzahl Achsen

3 / optional 5

Sägeblatt ⌀

550 mm

Werkstoffe

Aluminium, PVC

Innen °

45°

Aussen °

15°

Schifterschnitt

Nein

Max. Tiefe

168 mm

Max. Höhe

421 mm

Vergleichsliste hinzufügen

Die Modelle T2 / T2 E sind Doppelgehrungssägen für höchste Ansprüche. Bei der Standardversion erfolgt der Sägeblattvorschub mit einem Paar hydropneumatischer Zylinder. Bei der Version E wird auch dieser Vorschub von einem CNC-Achsenpaar gesteuert, um die Geschwindigkeit und den Ausgangshub der Sägeblätter optimal einzustellen.
Sägeblatt 550 mm. Erhältlich mit Nutzschnitt mit einer Länge von 5 oder 6 m.

Die Precision T2 / T2 E Doppelgehrungssägen sind Teil der neuen Precision Baureihe.

Maximale Geschwindigkeit

Die HS (High-Speed) Version bietet eine höhere Verfahr Geschwindigkeit des beweglichen Kopfes und aufgrund der verbauten Sicherheitstechnik ist ein vollautomatisches Bearbeiten des Profilstabes möglich. Die T2 steht in den Längen 5 und 6 m zur Verfügung

Details zu den Precision T2 / T2 E Doppelgehrungssägen

Schwenkachsen der Sägeköpfe

Die Neigung eines jeden Kopfs, bis zu 15° nach aussen und 45° nach innen für beide Versionen, Aluminium und PVC, geschieht mit zwei Kreisführungen. Diese sind auf vier Paar Stahlrädchen positioniert . Diese patentierte Lösung ermöglicht, jedes Hindernis aus dem Sägebereich zu entfernen, was die Positionierung und die Blockierung des Profils begünstigt. Ausserdem bietet dies eine höhere Steifigkeit als herkömmliche Systeme. Durch die Positionierung mit dem absoluten Magnetstreifen entfallen die Notwendigkeit der Achsenreferenzfahrt und reduziert die entsprechenden Zykluszeiten.

Neue Touch-Steuerung

Das ergonomische Bedienpult ist mit einem 10,4”-Touchscreen-Display ausgerüstet und arbeitet mit einer vollständig neu entwickelten Software. Diese beinhaltet viele speziell für diese Maschine entwickelten Funktionen in der Microsoft Windows®-Umgebung. Durch das Erstellen der Schnittlisten wird der laufende Arbeitszyklus optimiert und verringert den Ausschuss und die Dauer der Lade- und Entladephasen der Teile.

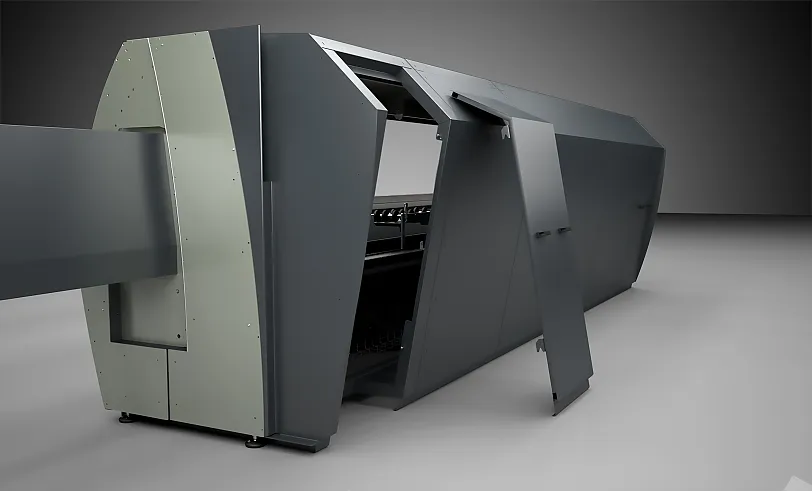

Schallschutzverkleidung Sound of Silence

Option Schallschutz für Doppelgehrungssägen Precision: «Sound of Silence»

Wo Metall bearbeitet wird, ist es laut, könnte man meinen. Dank des innovativen Schallschutz «Sound of Silence» für die Emmegi Precision Doppelgehrungssägen, bringen wir den Lärmschutz auf ein neues Level. Und Dank der Vollumhausung sparen Sie Platz – sowohl beim Automatikschnitt als auch bei der High-Speed-Version.

Steuerung

Die ergonomische und hochmoderne Bedientafel ist mit einem 10,4”-Touchscreen-Display ausgestattet und arbeitet mit einer individuell angepassten Software in der Microsoft Windows^®-Umgebung mit vielen speziell für diese Maschine entwickelten Funktionen. Durch das Erstellen der Schnittlisten werden der Bearbeitungszyklus optimiert, der Ausschuss und die Dauer der Be- und Entladephasen der Teile reduziert.

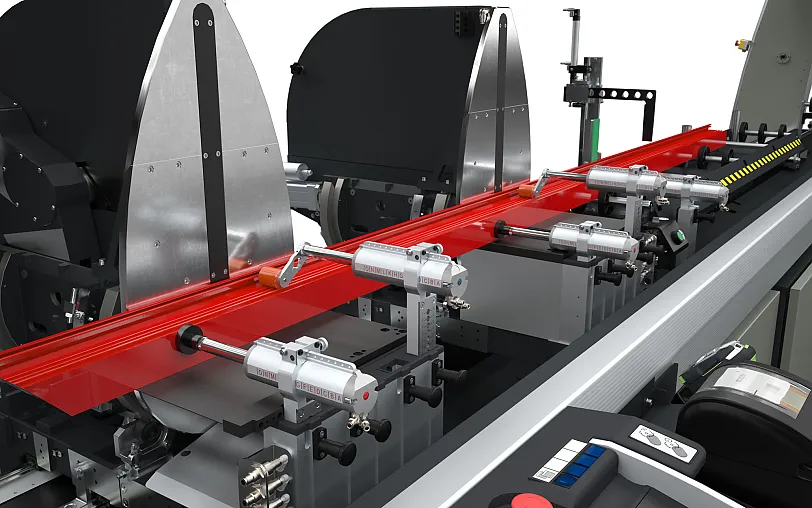

Profileinspannung

Das Spannen des Profils sicher über zwei horizontale Spannzylinder. Ist ein vertikales Einspannen erforderlich, insbesondere bei Spezialschnitten, steht ein patentiertes, horizontales Niederhaltersystem zur Verfügung, mit denen das Profil auf der Vertikalen eingespannt werden kann.

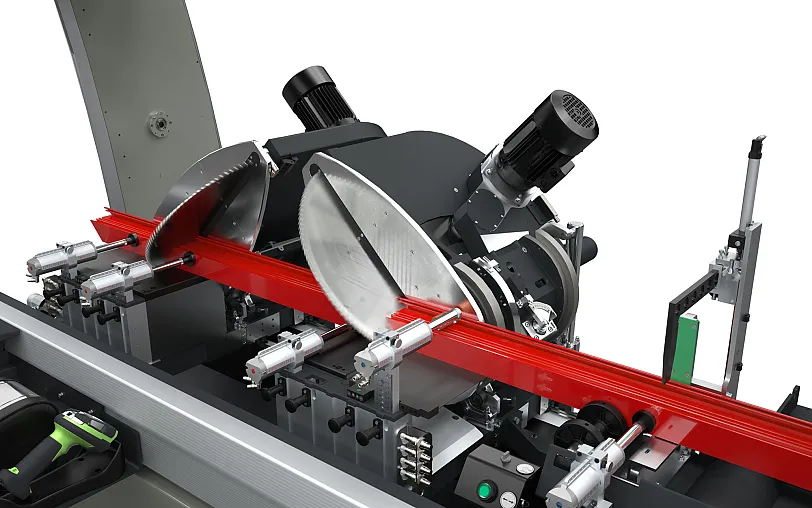

Neigungsachse der Sägeeinheit

Die Neigung eines jeden Kopfes bis zu 15° nach aussen, erfolgt über zwei Kreisführungen, die auf vier Paar Stahlrollen positioniert sind. Aufgrund dieser patentierten Lösung gibt es keine Störkanten im Schnittbereich. Das bringt Vorteile für die Positionierung und das Spannen des Profils bei gleichzeiti erhöhter Steifigkeit gegenüber herkömmlichen Systemen. Durch die Positionierung mit dem absoluten Magnetstreifen entfällt die Achsenreferenzfahrt beim Neustart der Doppelgehrungssäge.

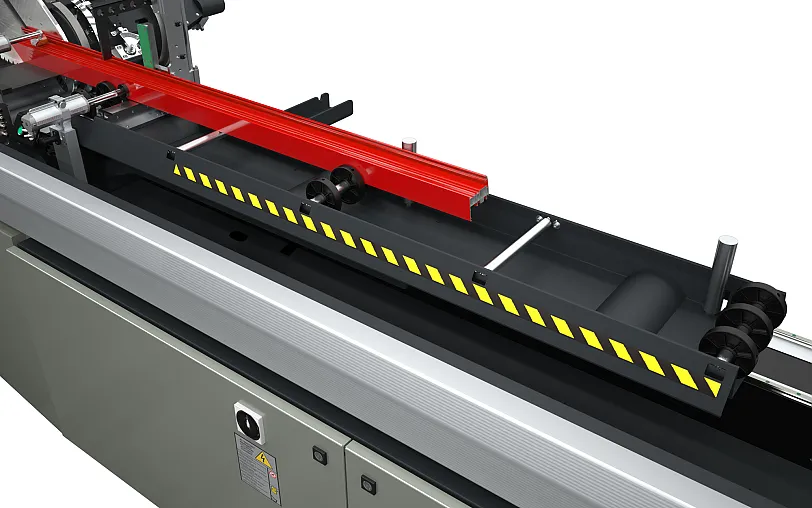

Be- und Entladen

Die Genauigkeit kann mit einer Rollenbahn am beweglichen Kopf für das standardmässige Be- oder Entladen oder am festen Kopf für das Beladen von der linken Seite ausgerüstet werden. Am beweglichen Sägeaggregat ist ein pneumatischer Anschlag angebracht, um die Positionierung des Profils vereinfachen.

Etikettendrucker

Mit dem Industrie-Etikettendrucker kann jedes zugeschnittene Profil mit den Identifikationsmerkmalen aus der Schnittliste versehen werden. Darüber hinaus bietet der Barcodedruck eine einfache Identifizierung des Profils selbst, was insbesondere für nachfolgende Bearbeitungsschritte an Bearbeitungszentren oder betreuten Montagelinien dienlich ist.
