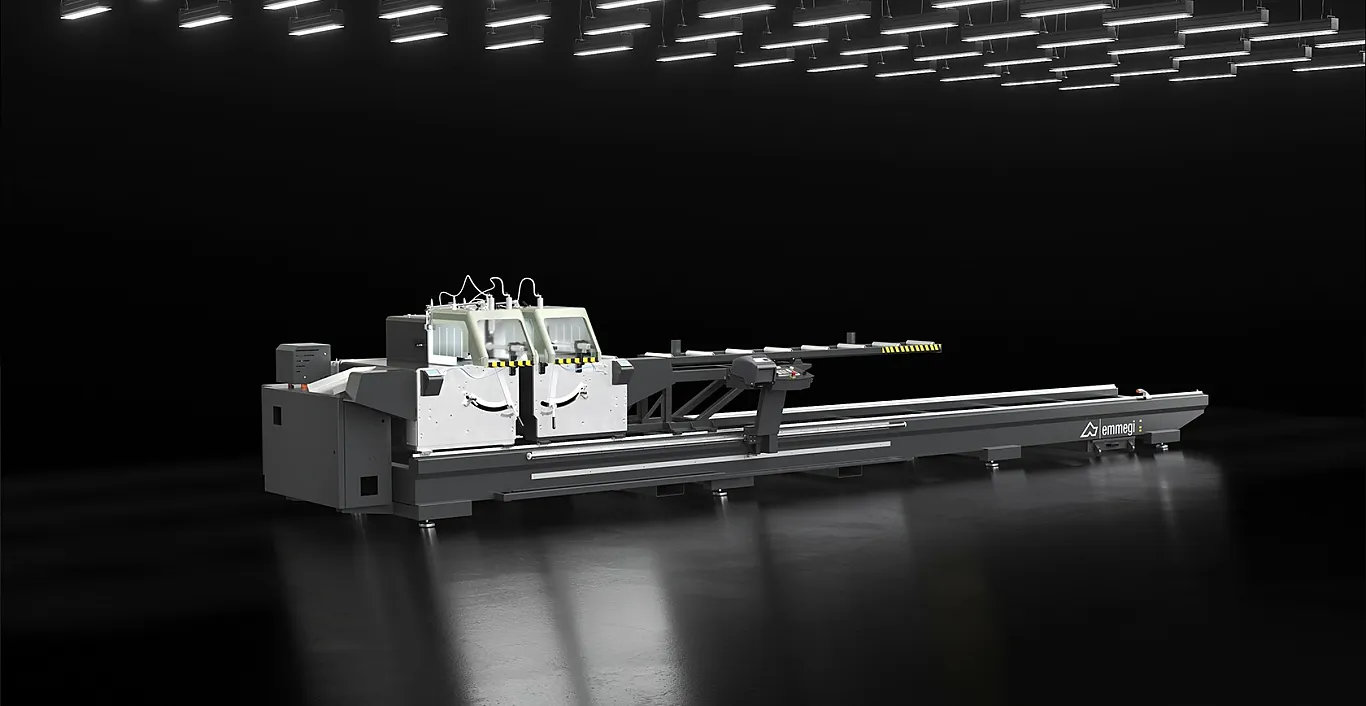

Emmegi Doppelgehrungssäge
Radial 550

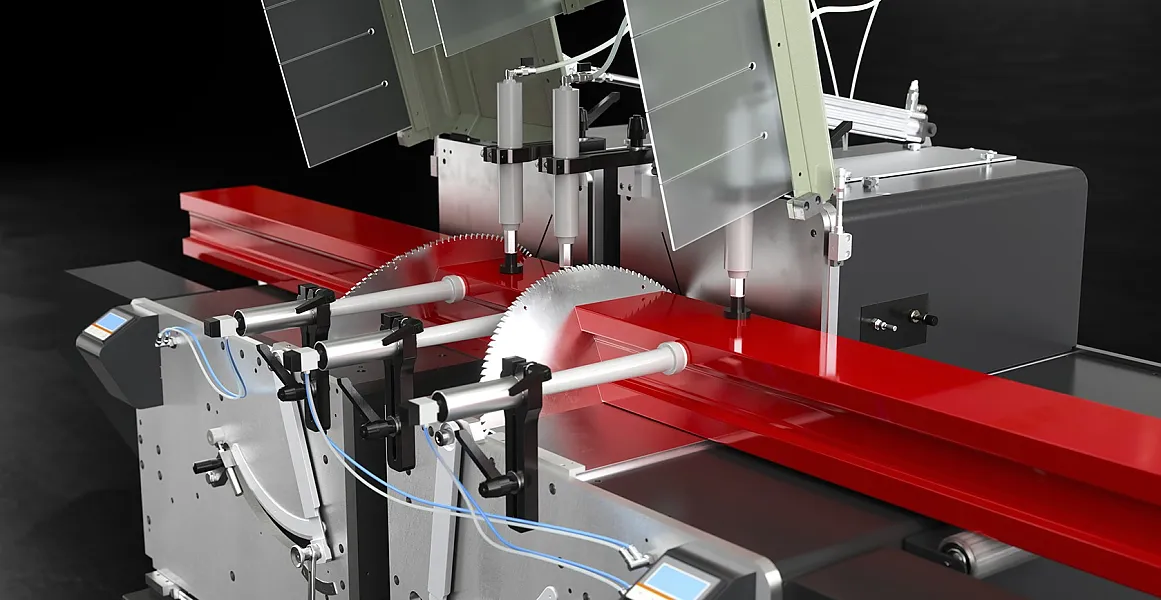

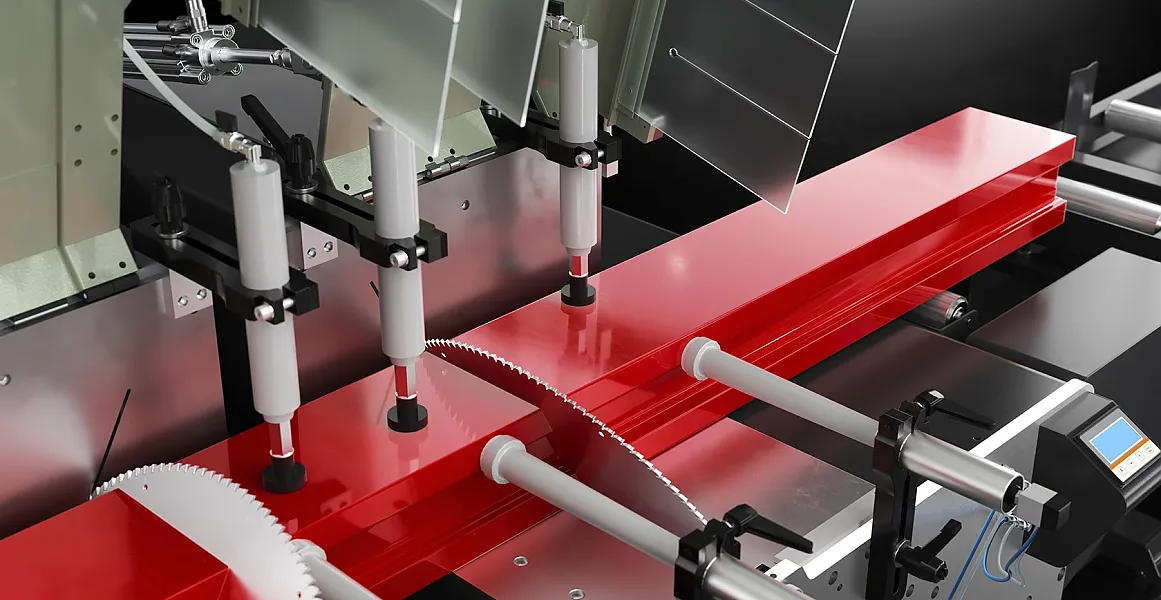

Elektronische Doppelgehrungssäge mit radialer Bewegung der Sägeblätter, automatischer Bewegung des verfahrbaren Sägeaggregats auf Kugelumlaufschuhen über ein Ritzel- und Zahnschienensystem, interner Kippfunktion bis auf 30°, geeignet für das Schneiden von Profilen mit grossen Abmessungen. Der Sägeblattvorschub wird über ein Paar ölpneumatischer Zylinder gesteuert.
Facts
Anzahl Achsen
1
Sägeblatt ⌀
550 mm
Werkstoffe
Aluminium, PVC
Innen °
30
Aussen °
90
Schifterschnitt
Nicht möglich
Max. Tiefe
375 mm
Max. Höhe
200 mm

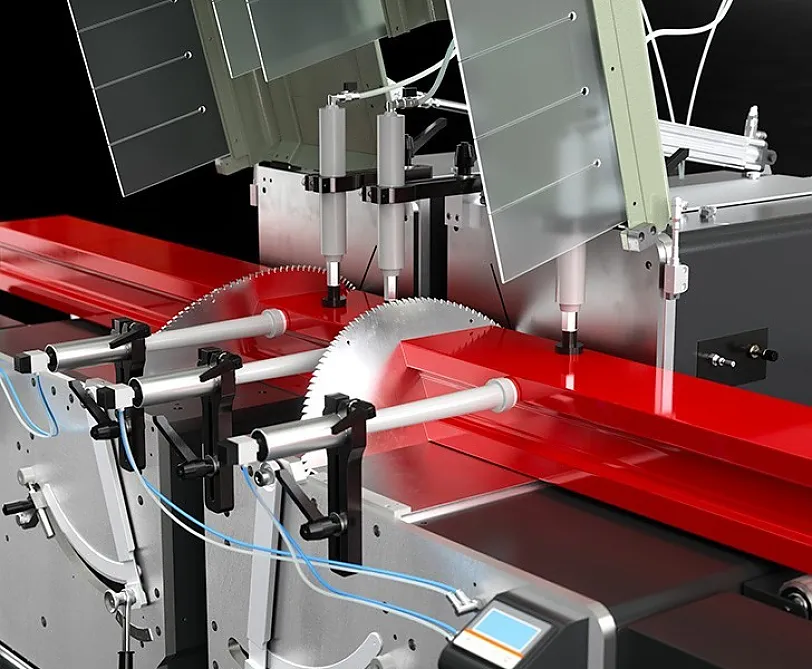

Neigung der beweglichen Köpfe
Die auf jedem der beweglichen Köpfe angebrachte Sägeblattaufnahmegruppe können mithilfe von Pneumatikzylindern in einem Winkel von 90°, 45°, 30° und Zwischenpositionen nach innen im Vergleich zur Profilauflageplatte positioniert werden. Die beweglichen Einheiten sind mit Integralschutzvorrichtungen mit pneumatischer Senkbewegung für den Bearbeitungsbereich ausgestattet.

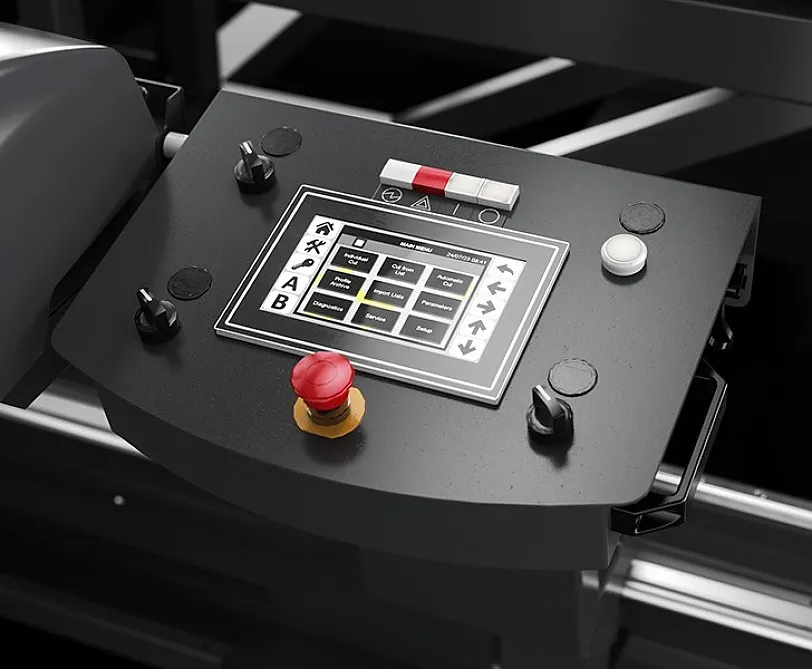

Steuerung
Die Bedientafel ist auf einem auf Lagern entlang der Maschinenfront verfahrbaren Halter installiert und ermöglicht ein korrektes Positionieren der verfahrbaren Sägeaggregate entsprechend den spezifischen Anforderungen des Schneidevorgangs. Ausgestattet mit einem 7 Zoll-Touchscreen-Display und mit einer komplett individuell angepassten Software mit vielen Funktionen, die eigens für diese Maschine entwickelt wurden. Durch das Erstellen der Schnittlisten werden der Bearbeitungszyklus optimiert, der Ausschuss und die Dauer der Be- und Entladephasen der Teile reduziert.

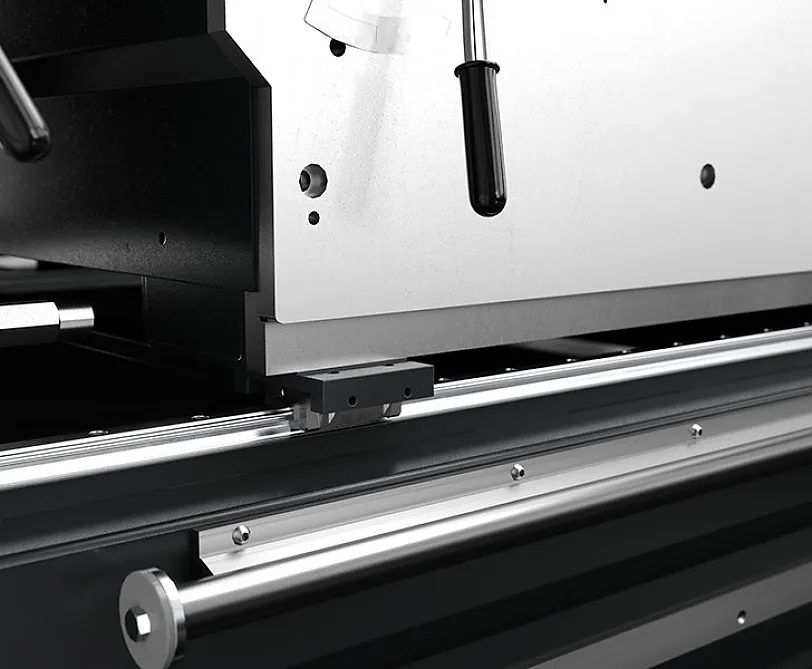

Bewegung auf Kugelumlaufführungen
Die Transferbewegung des verfahrbaren Sägeaggregats auf der X-Achse erfolgt auf Kugelumlaufführungen und -schuhen. Diese Lösung weist einen geringen Reibungswiderstand auf, so dass hohe Geschwindigkeiten und maximale Präzision der Bewegung möglich sind. Die Position wird von einem Positionierungssystem mit einem absoluten Magnetband gewährleistet. Die Kugelumlaufschuhe sind extrem kompakt, leicht zu schmieren und garantieren eine lange Lebensdauer und den Aufrechterhalt der Leistung.

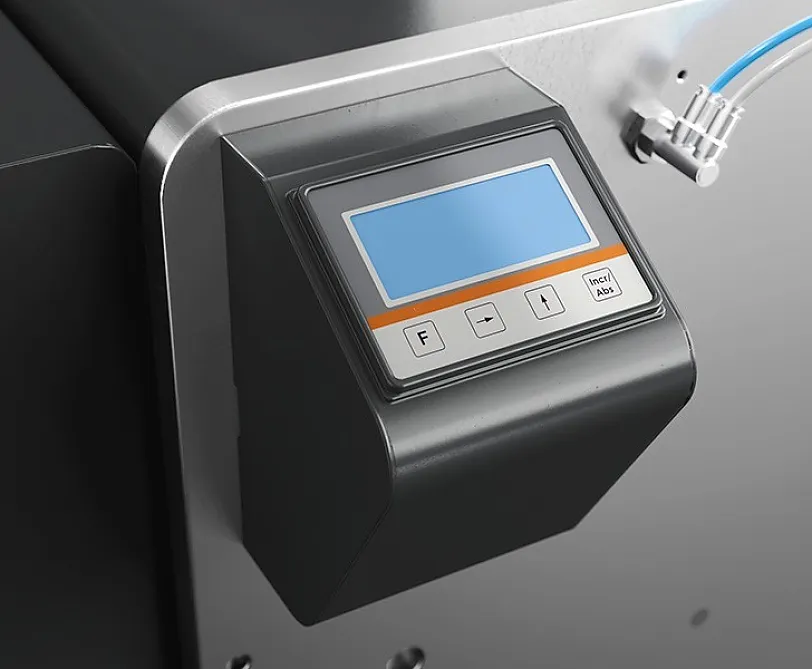

Digitalanzeige für Zwischengehrungen (optional)
Bei pneumatischem Kippen der beweglichen Köpfe dient die Anzeige der Zwischengehrungen zur präzisen Bestimmung der Neigung des Sägeaggregats und gewährleistet somit die Genauigkeit der Schnittprofile. Besonders nützlich ist sie bei unwuchtigen Schnitten, da sie dem Bediener dazu dient, den erforderlichen Winkel schnell und genau zu bestimmen.

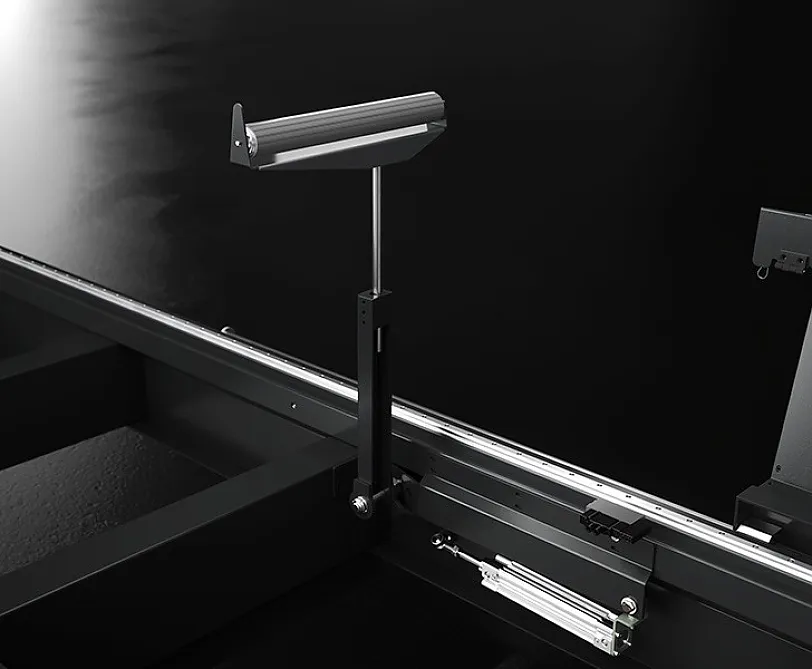

Pneumatische Zwischenauflage (optional)
Die pneumatische Zwischenauflage ist äußerst nützlich beim Zusägen von leichten aber sehr langen Profilen. In einem solchen Fall stützt die pneumatische Zwischenauflage automatisch das Profil optimal ab. Dieses Zubehör ist für alle Längen erhältlich, wird aber ausdrücklich für Maschinen mit 6 Metern Nutzschnittlänge empfohlen.

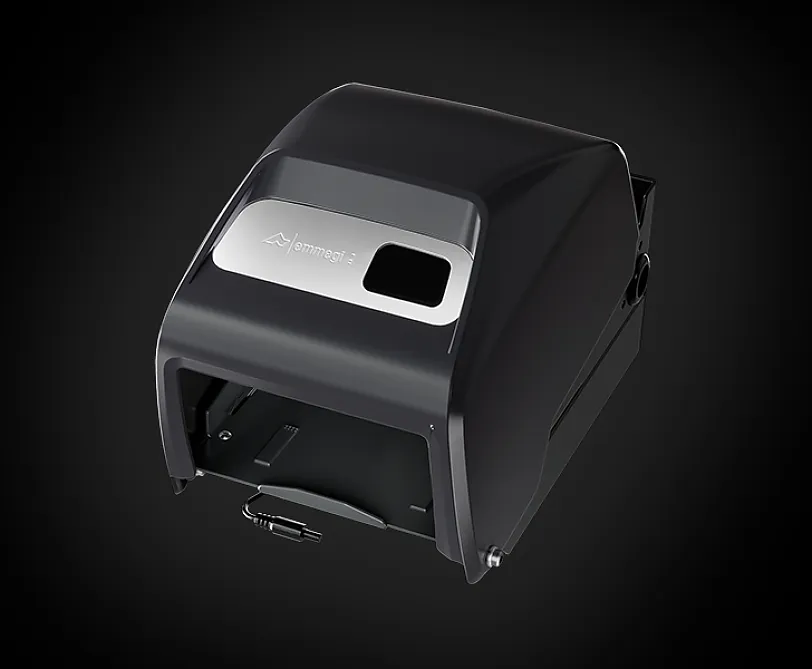

Voreinrichtung für Drucker (optional)
Die Maschine ist für die Installation eines Druckers ausgelegt, der unter den kompatiblen Modellen gewählt werden kann. Die Ausstattung umfasst die Freigabe der Software für die Funktion des Etikettendrucks, die mechanischen Stützelemente für die Positionierung an der Maschine, die Verkabelung und Vorbereitung für den elektrischen Anschluss sowie eine klappbare Abdeckung, die den Drucker vor Stössen und einem möglichen Eindringen von Spänen schützt. Der mechanische Aufbau für die Installation kann bei den verschiedenen Maschinenmodellen unterschiedlich ausfallen.
