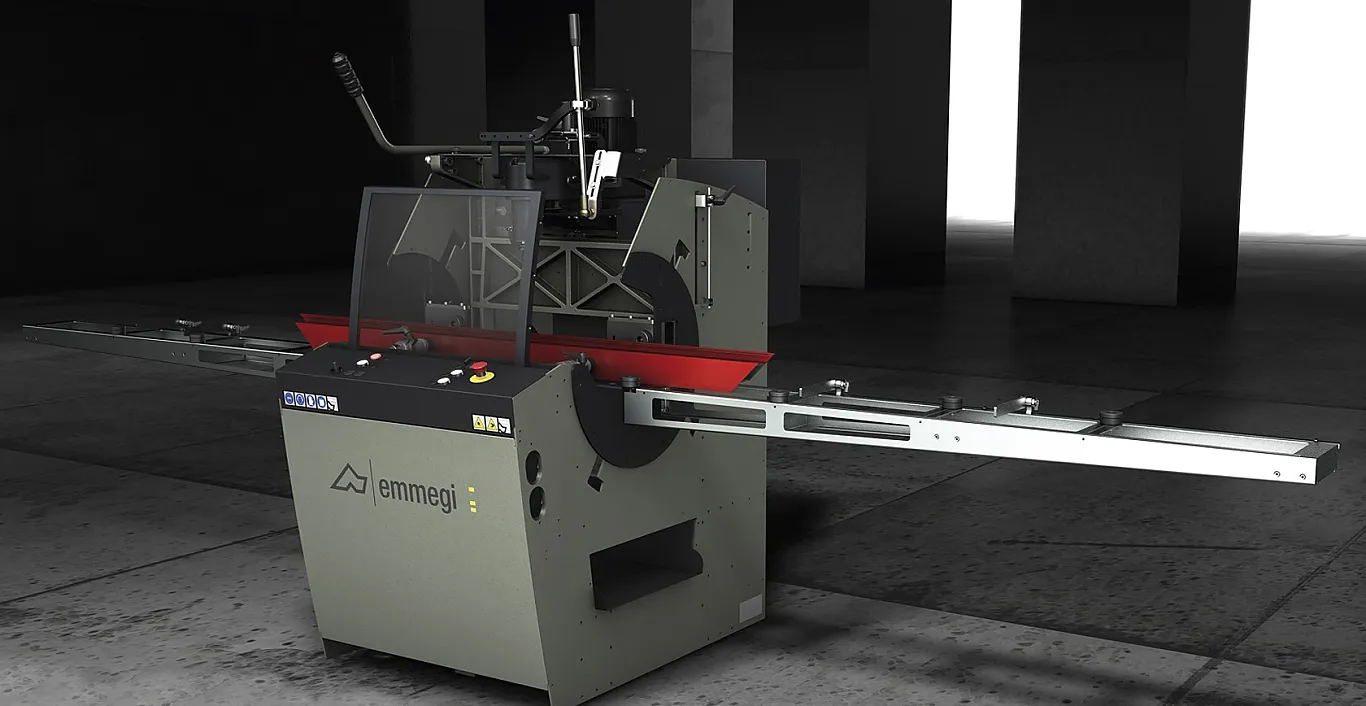

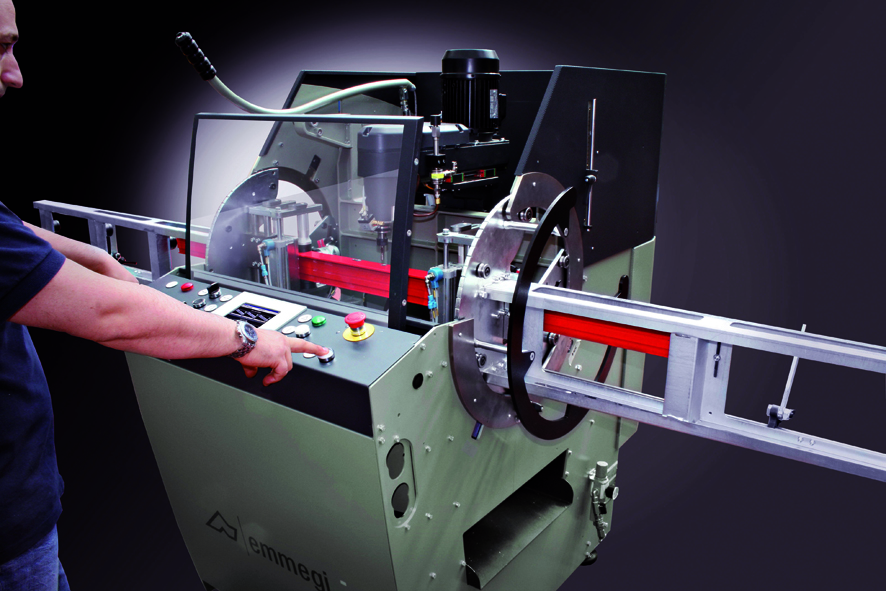

Emmegi Copia 384
Pantographe à tête simple à commande manuelle avec blocage pneumatique et mouvement de translation de la tête à travers un levier indirect. Vitesse de rotation de l'outil modifiable par variateur électronique pour permettre les usinages sur l'acier jusqu'à 2 mm et pour améliorer la qualité des fraisages et la durée de vie de l'outil. Possibilité d'effectuer des usinages passants sur aluminium sans tourner la pièce. Plan de travail anti-rayure. Palpeur pneumatique avec commande sur la poignée.
- Vitesse de rotation de l'outil : 1'000 ÷ 10'000 tr/min en continu
- Course (X-Y-Z) : 380 - 150 - 250 mm
- Plage de serrage : 200 × 200 mm
- Mandrin à changement rapide : ISO 30

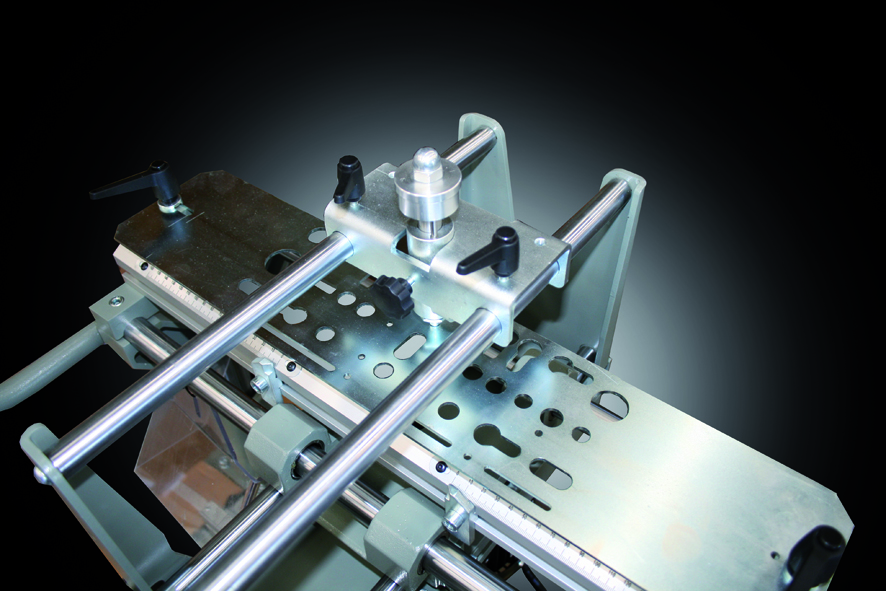

- Gabarit avec formes standard

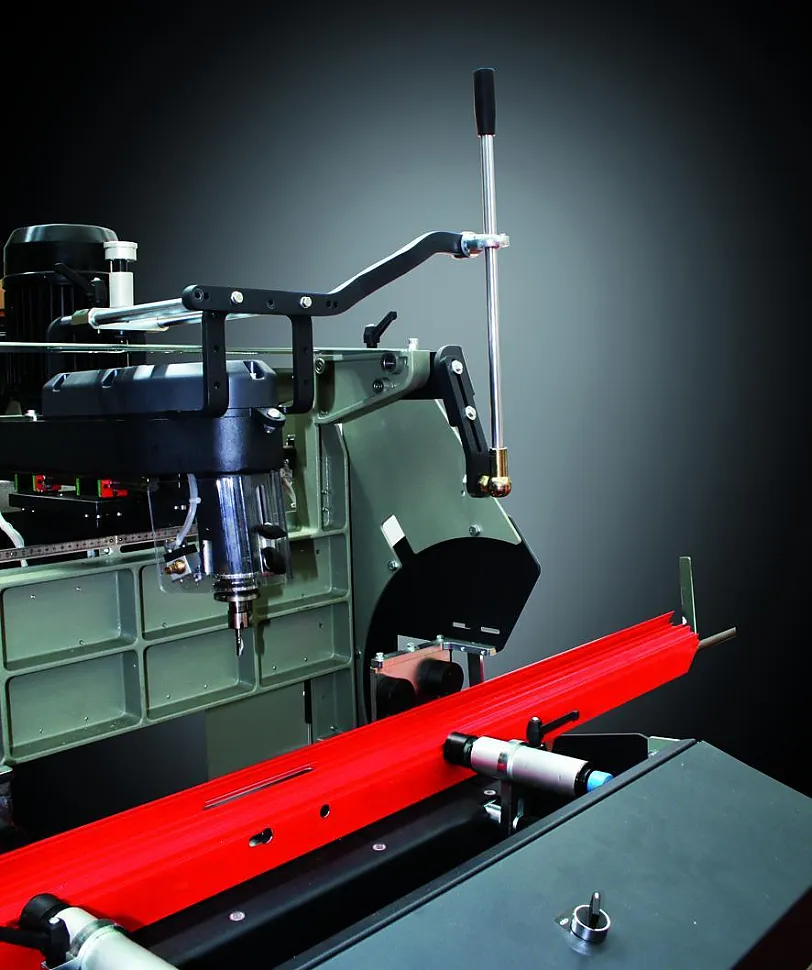

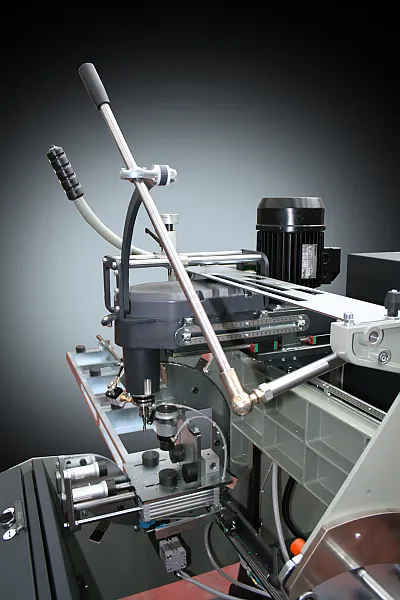

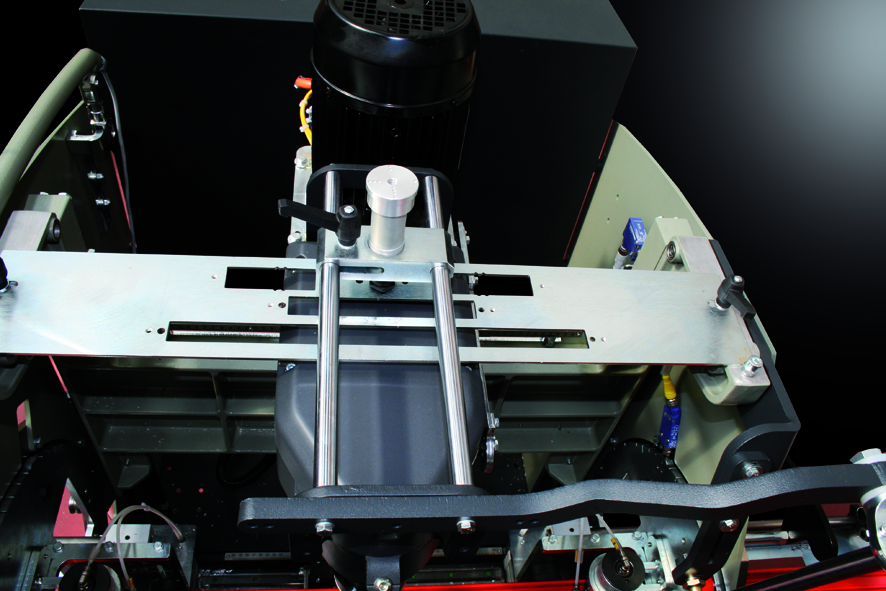

Levier indirect translation tête
La translation de l’outil sur le plan horizontal est exécutée manuellement au moyen d'un levier qui minimise l'effort. La hauteur de la poignée est réglable pour une utilisation pratique et ergonomique.

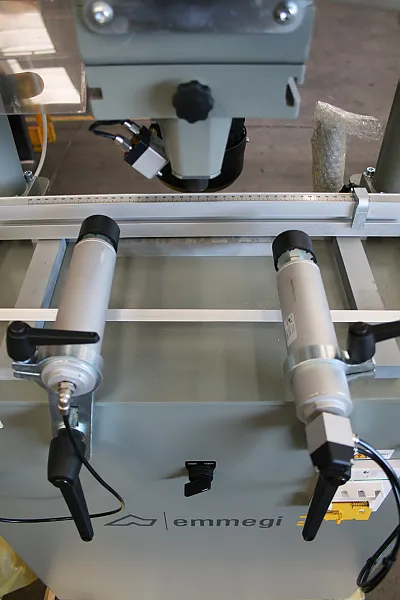

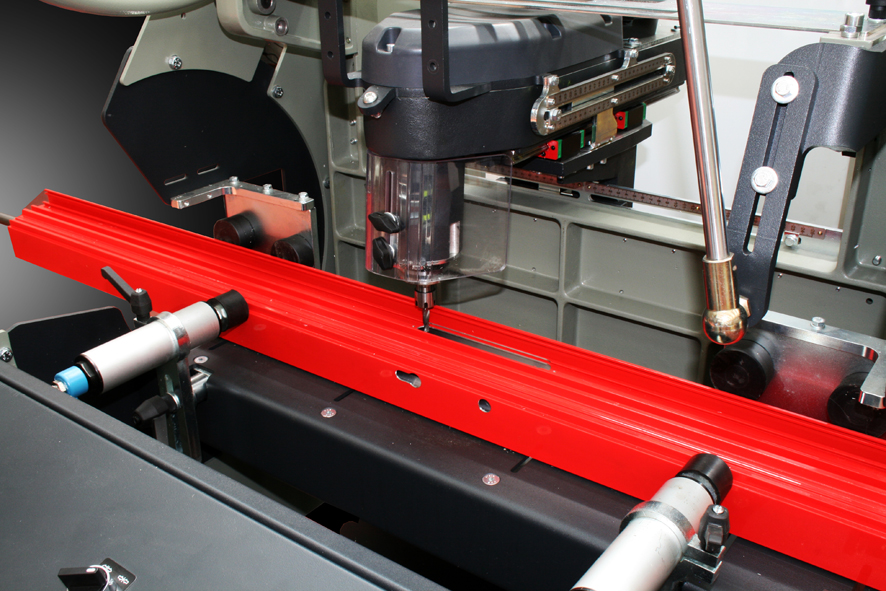

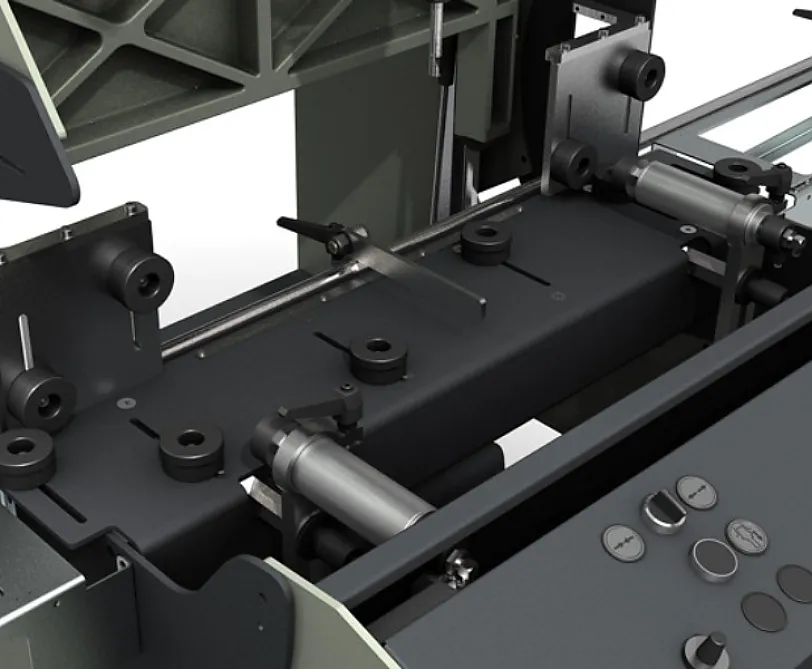

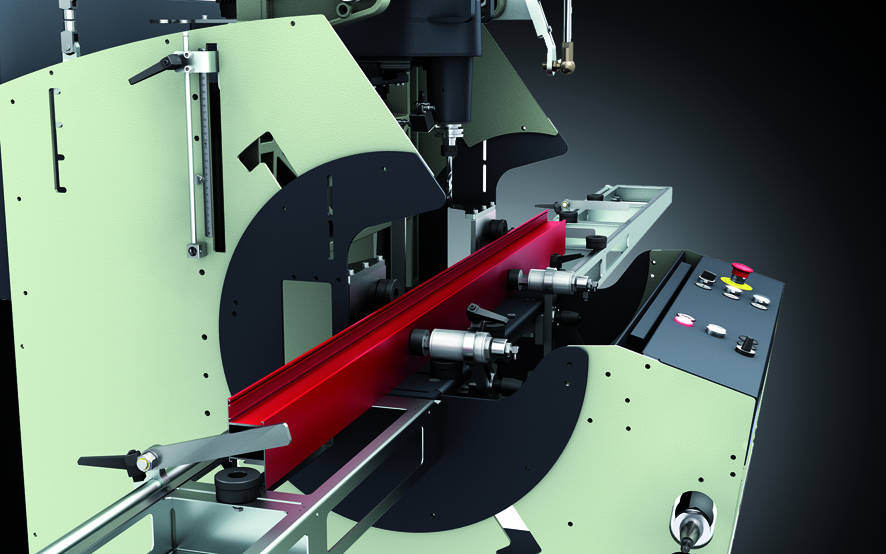

Étaux
La machine dispose d'étaux horizontaux à commande pneumatique réglables manuellement, qui assurent le serrage correct du profil sur la machine. Une paire d'étaux verticaux pneumatiques est disponible en option pour un meilleur serrage des profils qui le nécessitent.

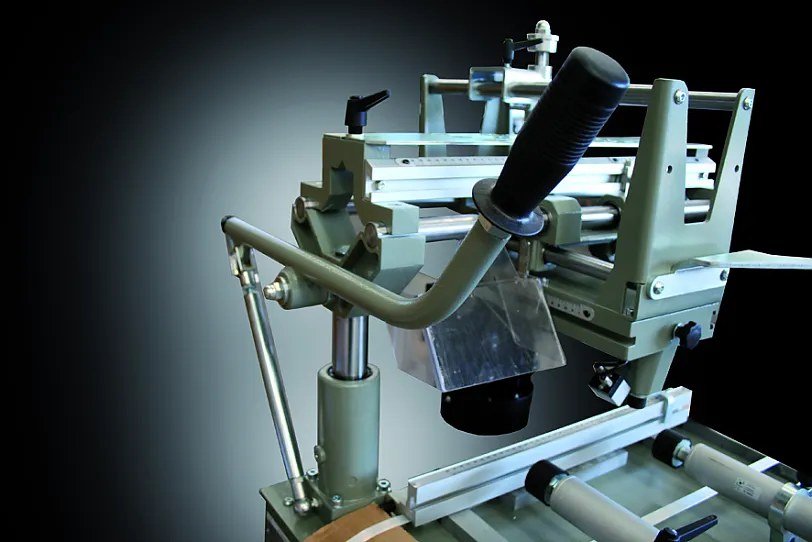

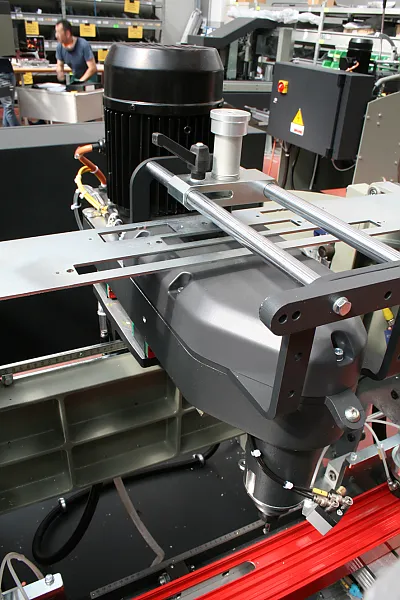

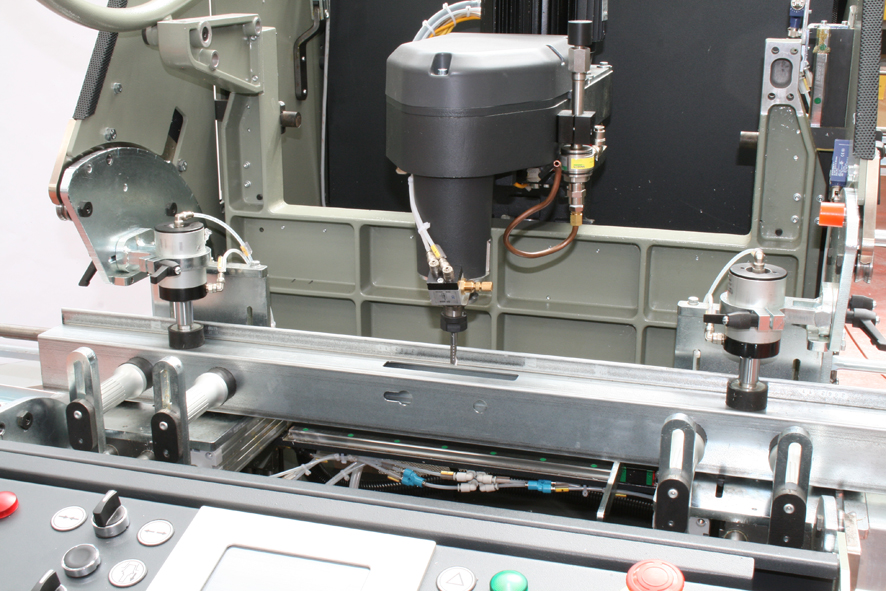

Cloche de commande
Le levier permet d'exécuter le mouvement vertical de l'unité de fraisage. Le bouton de démarrage du moteur est logé sur la cloche. L'électrobroche est équipée d'un porte-outil avec raccord rapide ISO 30 ; sur les côtés de la machine, 4 logements sont prévus pour le même nombre de porte-outils.

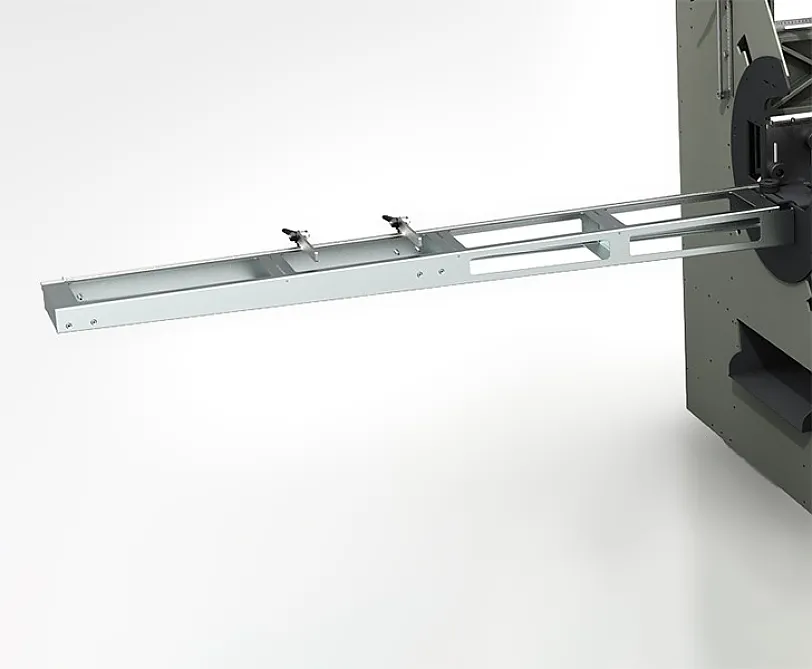

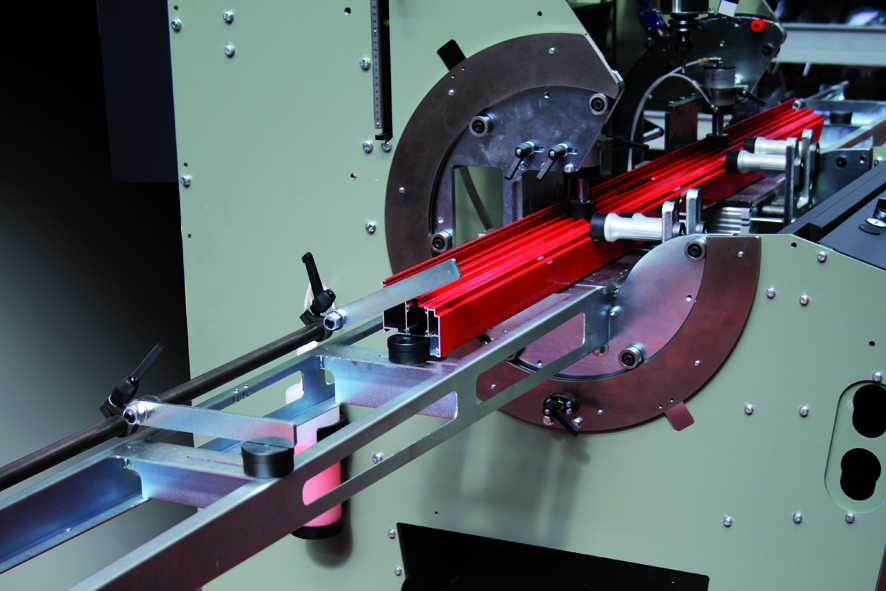

Butées et convoyeurs à rouleau
Les convoyeurs à rouleau positionnés à droite et à gauche fournissent le support à l'usinage de profilés de longueurs considérables. En outre un système de butées, elles aussi à droite et à gauche, à réglage manuel, permet de positionner correctement la pièce sur la machine en le portant dans la zone d'usinage.

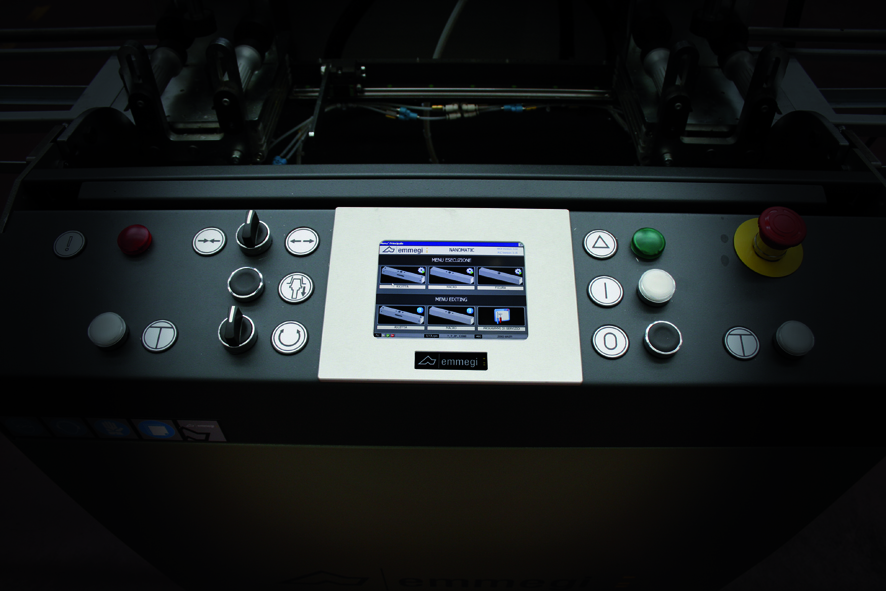

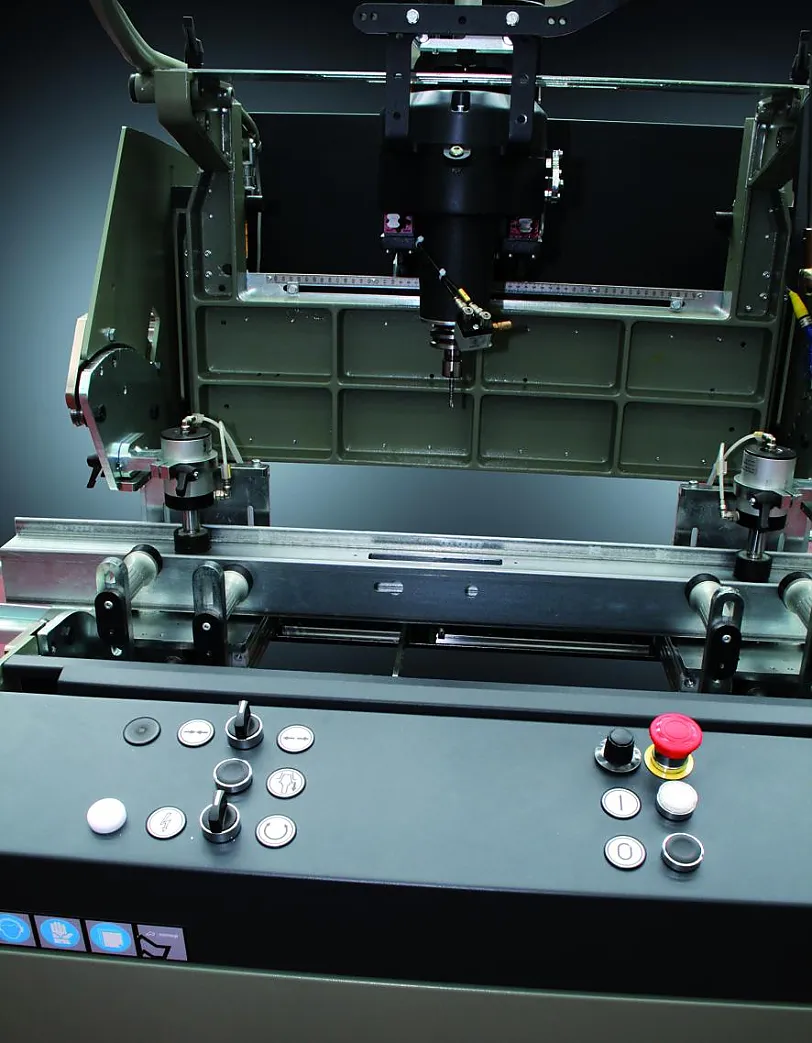

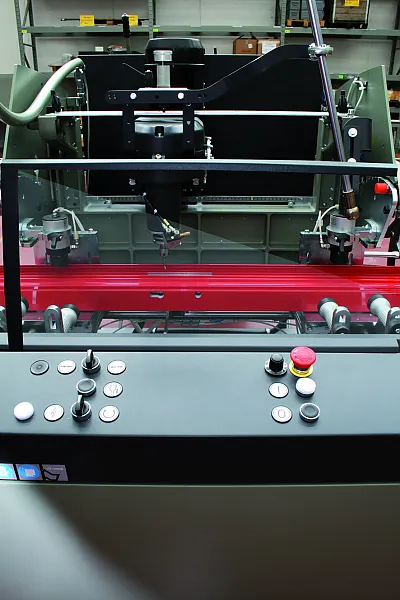

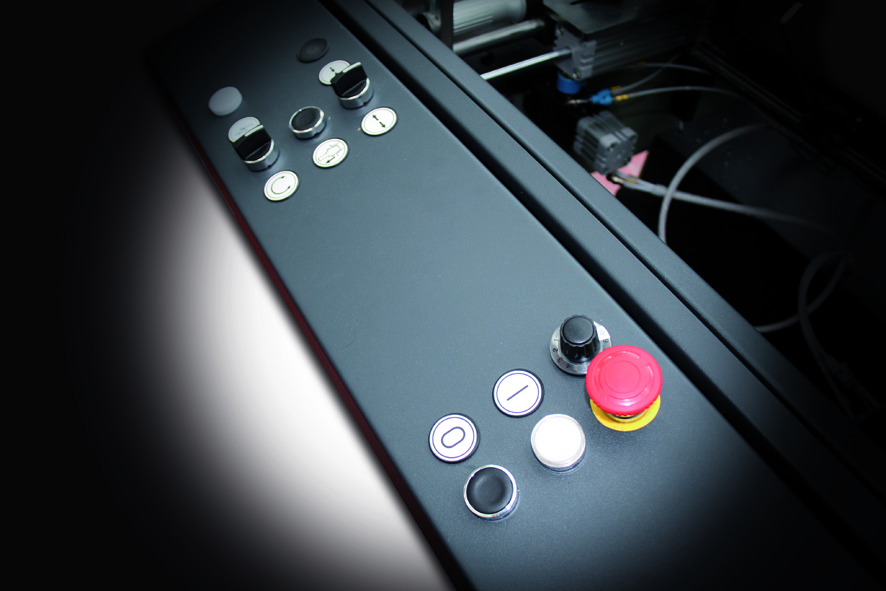

Contrôle avec variateur
Le pupitre de commande du panneau de contrôle permet de démarrer la machine, de mettre le moteur en marche et d'ouvrir/fermer les étaux. La présence d'un variateur permet de faire varier la vitesse du moteur au moyen d'un potentiomètre situé sur la console, ce qui rend la machine adaptée à l'usinage de l'acier. Un système de refroidissement par air à -20°C en option permet d'usiner l'acier inoxydable jusqu'à une épaisseur de 2 mm.
