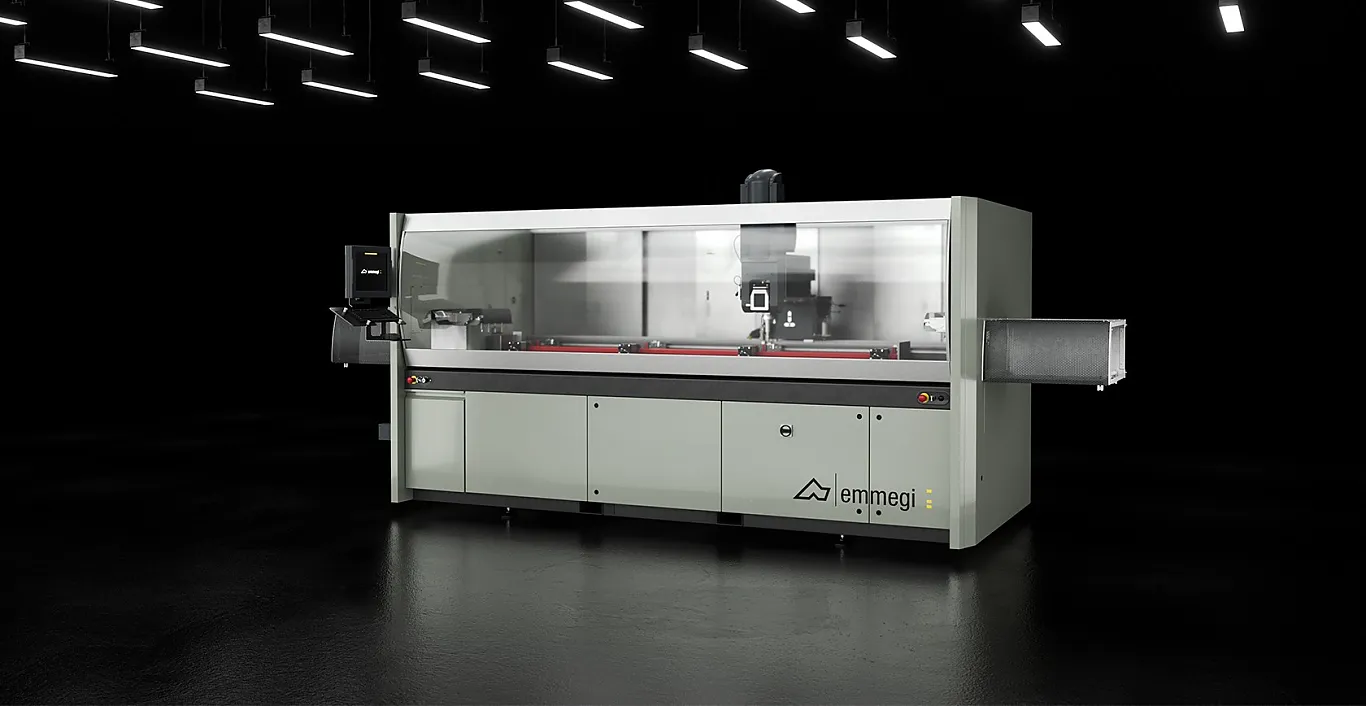

Emmegi Phantomatic M4 L

Name: Phantomatic M4 L
Brand: Emmegi

Fiche technique Phantomatic M4L Catalogue Phantomatic Série

Centre d'usinage CNC à 4 axes contrôlés, rotation automatique de l'outil permettant d'exécuter des usinages sur 3 faces de la pièce. Il est destiné à l'usinage de barres ou de pièces en aluminium, PVC, alliages légers en général et acier, jusqu'à 2 mm d'épaisseur. Il est équipé d'un magasin outils manuel à 9 postes et d'un magasin outils automatique à 4 postes, sur le côté gauche de la cabine. Sur demande, un deuxième magasin outils automatique à 4 postes peut être ajouté sur le côté droit de la cabine. Le profilé est positionné par le biais d'une butée pneumatique, située sur la gauche ; la pièce est bloquée à l'aide de 4 étaux robustes, positionnés automatiquement selon l'axe X. L'installation, en option, d'une deuxième butée pneumatique sur le côté droit permet d'effectuer des usinages hors standard de barres d'une longueur double par rapport à la plage de travail. Tous les axes à CNC sont absolus et ne demandent pas la mise à zéro lors du redémarrage de la machine. Il dispose également d'un plan d'usinage mobile qui facilite l'opération de chargement/déchargement de la pièce et augmente considérablement la section pouvant être usinée.

Facts

Nombre d'axes

Matériau

Aluminium, PVC, Acier

Couper & séparer

Non

Max. X

3000 mm / 6000 mm (Fonction de surlongueur)

Max. Y

250 mm

Max. Z

210 mm

Nb. d'outils

Diamètre de la lame

80 mm

Puissance de la broche

4 kW

Butées pneumatiques

La machine est équipée de butées solides qui permettent de référencer la barre ; l'une est située sur le côté gauche (standard) et l'autre sur le côté droit (en option). Chaque butée, actionnée par un cylindre pneumatique, est de type escamotable et est sélectionnée automatiquement en fonction des usinages à effectuer par le logiciel de la machine. La double butée offre l'avantage de pouvoir repositionner la barre ou le morceau de barre pour exécuter des usinages sur des profilés particulièrement longs.

Électrobroche - M -

L'électrobroche de 4 kW en S1 peut atteindre la vitesse de 20 000 tr/min. Le déplacement de l'électrobroche le long de l'axe A permet d'effectuer les rotations de 0° à 180°, et donc de travailler le profil sur 3 faces sans avoir à le repositionner. Il peut être utilisé sur des profils en aluminium, PVC et alliages légers, et peut également usiner des extrudés en acier d'une épaisseur allant jusqu'à 2 mm.

Étaux

Le logiciel de la machine, en fonction de la longueur de la pièce et des usinages à effectuer, est en mesure de déterminer en toute sécurité la hauteur de positionnement de chaque groupe d'étaux. Le positionneur automatique permet d'accrocher chaque groupe d'étaux et de le déplacer par le déplacement du chariot. Cette opération est effectuée avec une vitesse et une précision maximum, évitant ainsi des temps longs et les risques de collision et facilitant l'utilisation de la machine par des opérateurs moins expérimentés. Le plan d’usinage mobile facilite l’opération de chargement/déchargement de la pièce et augmente considérablement la section usinable.

Magasin outils automatique (optionnel)

La version de base de la machine est équipée de deux magasins porte-outils. Le magasin manuel escamotable peut accueillir 9 cônes porte-outils. Il est placé à bord de la machine pour une manipulation aisée par l'opérateur. À l'intérieur de la cabine, sur le côté gauche, un magasin automatique en mesure d'accueillir 4 porte-outils, avec les outils correspondants, peut être configuré selon les besoins de l'opérateur. En option, la machine peut être équipée, sur le côté droit, d'un deuxième magasin automatique en mesure d'accueillir 4 autres porte-outils.

Interface opérateur

Dans sa nouvelle version, la commande à interface suspendue permet à l’opérateur de voir l’écran à partir de n’importe quelle position, grâce à la possibilité de le faire pivoter sur l’axe vertical. L'interface opérateur dispose d'un écran tactile 15" doté de toutes les connexions USB nécessaires pour se connecter par interface avec le PC et CN. De plus, elle dispose d'un pupitre de commande, d'une souris et d'un clavier et elle est prévue pour la connexion d'un lecteur code-barres et d'un pupitre de commande à distance. Elle est équipée d'une prise USB frontale pour l'échange des données.
