Emmegi Phantomatic X4
Centre d’usinage CNC à 4 axes contrôlés, consacré à l’usinage de barres ou de pièces en aluminium, en PVC, en alliages légers en général et en acier jusqu’à 2 mm. Groupes étau à positionnement automatique. Dispose d’un magasin d’outils à 4 places ou à 8 places (en option), avec la possibilité d’accueillir 2 unités angulaires et une fraise à disque, pour effectuer des usinages sur 5 faces de la pièce. Usine des barres allant jusqu’à 4 m de long. Le 4ème axe CN permet à l'électrobroche de tourner de 0° à 180°, en se positionnant à n’importe quel angle intermédiaire. La machine peut donc effectuer des usinages sur la face supérieure et sur celles latérales du profil à n’importe quelle inclinaison comprise dans la plage. Tous les axes à CNC sont absolus et ne demandent pas la mise à zéro lors du redémarrage de la machine. Dispose également d’un plan d’usinage mobile qui facilite l’opération de chargement/déchargement de la pièce et augmente considérablement la section usinable.
Facts
Nombre d'axes
4
Matériau
Aluminium, PVC, Acier
Couper & séparer
Non
Max. X
4000 mm / 8000 mm (Fonction de surlongueur)
Max. Y
210 mm
Max. Z
250 mm
Nb. d'outils
8
Diamètre de la lame
180 mm
Puissance de la broche
7 kW

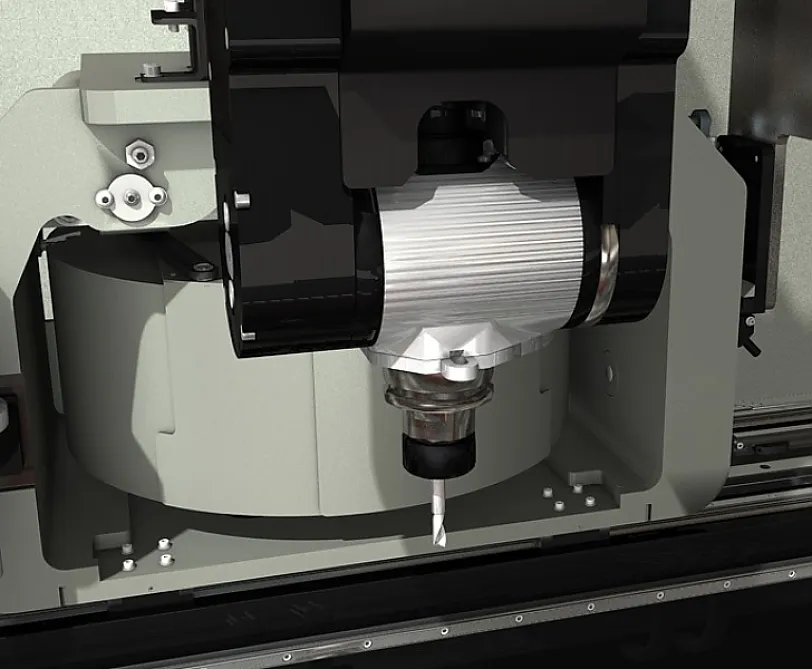

Électrotête 4 axes -X-
L'électrobroche de 7 kW en S1 à couple élevé permet d'effectuer des usinages lourds. Le déplacement de l'électrobroche le long de l'axe A permet d'effectuer les rotations de 0° à 180°, et donc de travailler le profil sur 3 faces sans avoir à le repositionner. Il est possible de l'utiliser sur certains types d'extrudés en acier comme sur des profils en aluminium, grâce à la disponibilité d'une installation de lubrification, programmable à travers le logiciel, dont le double réservoir permet d'utiliser aussi bien de l'huile à diffusion minimale qu'un micro-brouillard à eau avec émulsion d'huile.

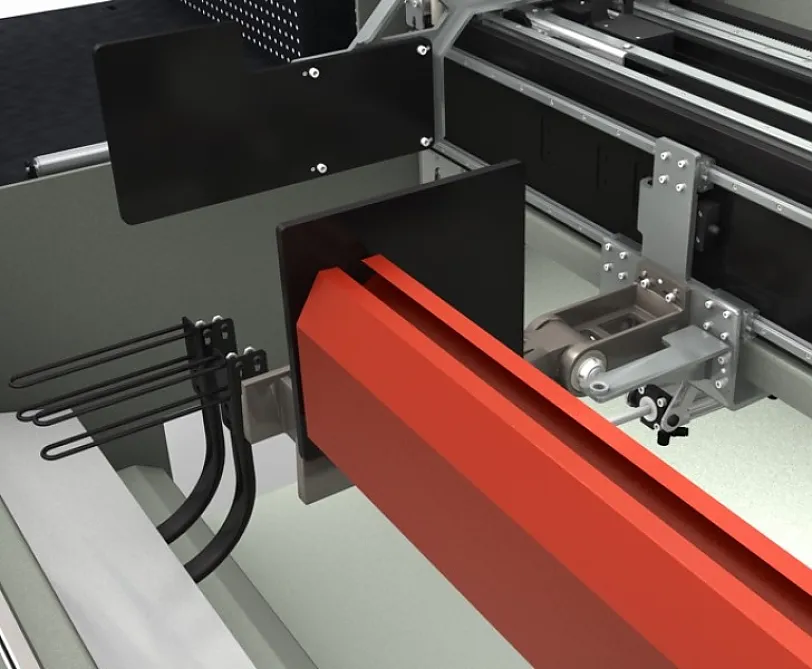

Butées pneumatiques
La machine est équipée de butées solides qui permettent de référencer la barre ; l'une est située sur le côté gauche (standard) et l'autre sur le côté droit (en option). Chaque butée, actionnée par un cylindre pneumatique, est de type escamotable et est sélectionnée automatiquement en fonction des usinages à effectuer par le logiciel de la machine. Les avantages de la double butée consistent en la possibilité de charger plusieurs pièces de profilés pour des usinages en mode pièces multiples et celle d'effectuer le repositionnement de la barre ou de la section de barre ainsi que d'effectuer des usinages sur des profilés particulièrement longs.

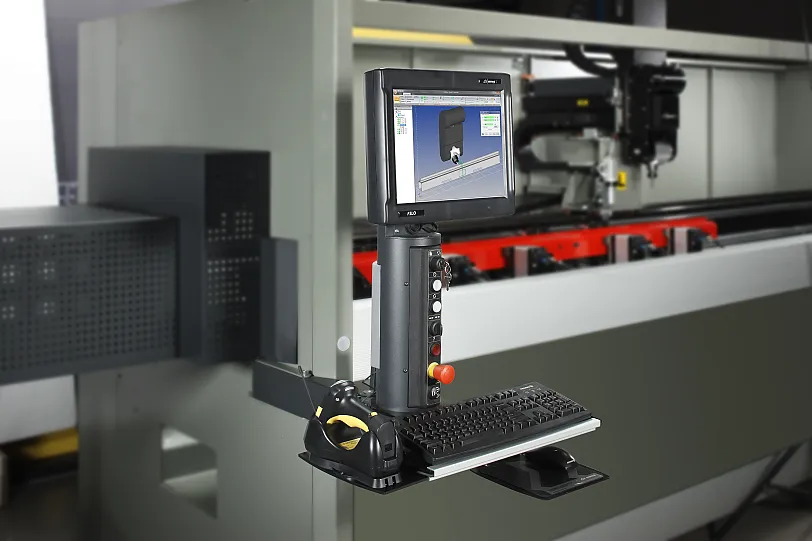

Interface opérateur
Dans sa nouvelle version, la commande à interface suspendue permet à l’opérateur de voir l’écran à partir de n’importe quelle position, grâce à la possibilité de le faire pivoter sur l’axe vertical. L'interface opérateur dispose d'un écran tactile 15" doté de toutes les connexions USB nécessaires pour se connecter par interface avec le PC et CN. De plus, elle dispose d'un pupitre de commande, d'une souris et d'un clavier et elle est prévue pour la connexion d'un lecteur code-barres et d'un pupitre de commande à distance. Elle est équipée d'une prise USB frontale pour l'échange des données.

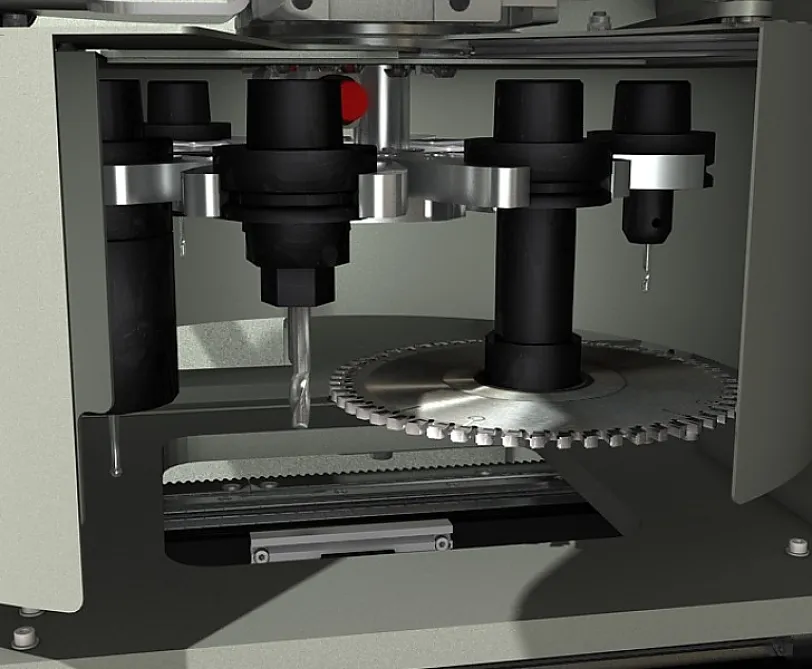

Magasin outils
Le magasin porte-outil est intégré sur l'axe X, situé en dessous et en arrière par rapport à l'électrobroche ; il permet de réduire radicalement la durée de l'opération de changement de l'outil. Cette fonction s’avère particulièrement utile pour les usinages en début et en fin de barre extrudée : en effet, le magasin et l’électrobroche se déplaçant à la même vitesse dans les postes correspondants, toute course en direction du magasin est ainsi évitée. Le magasin peut contenir jusqu'à 8 porte-outils avec les outils respectifs, que l'utilisateur peut configurer comme il le souhaite. Un capteur détecte le positionnement correct des cônes.

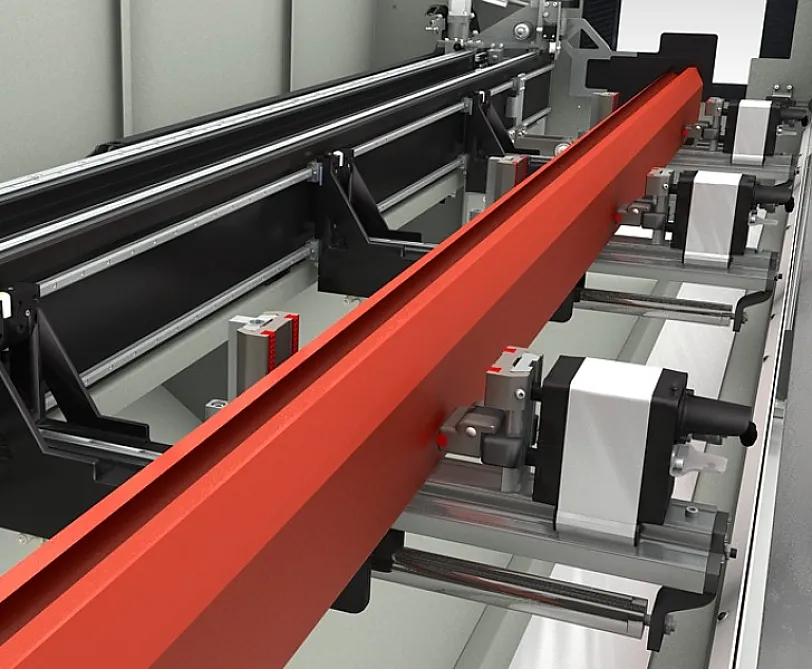

Étaux
Le logiciel de la machine, en fonction de la longueur de la pièce et des usinages à effectuer, est en mesure de déterminer en toute sécurité la hauteur de positionnement de chaque groupe d'étaux. Le positionneur automatique permet d'accrocher chaque groupe étaux et de le déplacer par le déplacement du chariot. Cette opération est effectuée avec une vitesse et une précision maximum, évitant ainsi des temps longs et les risques de collision et facilitant l'utilisation de la machine par des opérateurs moins expérimentés.
