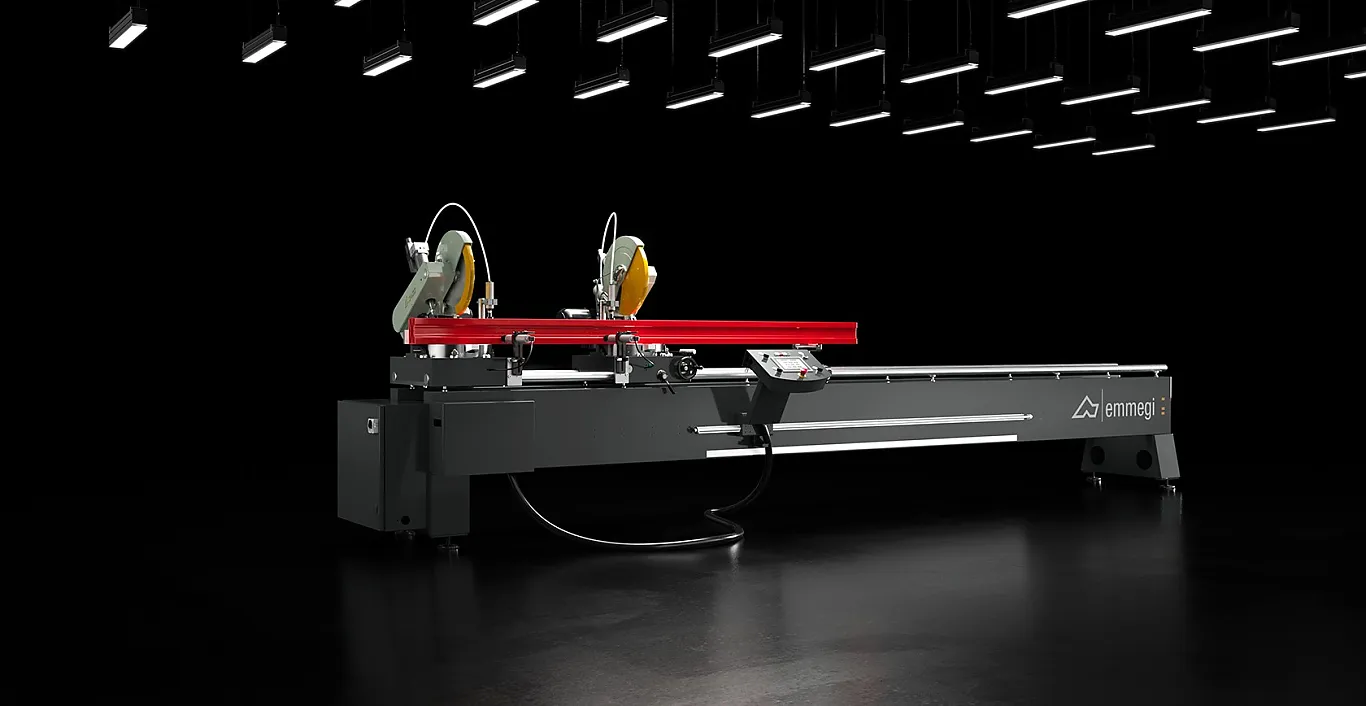

Emmegi Doppelgehrungsfräse
Norma E

Name: Norma E
Brand: Emmegi

Doppelgehrungssäge mit manuell verfahrbarem Sägeaggregat und Positionserfassung über absoluten Magnetstreifen. Die Drehung der Sägeaggregate um die vertikale Achse (45° nach links und rechts) sowie die Neigung auf der horizontalen Achse (45° nach innen), mit manueller Einstellung, ermöglichen auf Zwischengehrungen.

Facts

Anzahl Achsen

manuelles verfahrbares Sägeaggregat

Sägeblatt ⌀

400 mm

Werkstoffe

Aluminium

Innen °

–45°

Aussen °

+45°

Schifterschnitt

Ja – 45° nach Innen

Max. Tiefe

200 mm

Max. Höhe

120 mm

Vergleichsliste hinzufügen

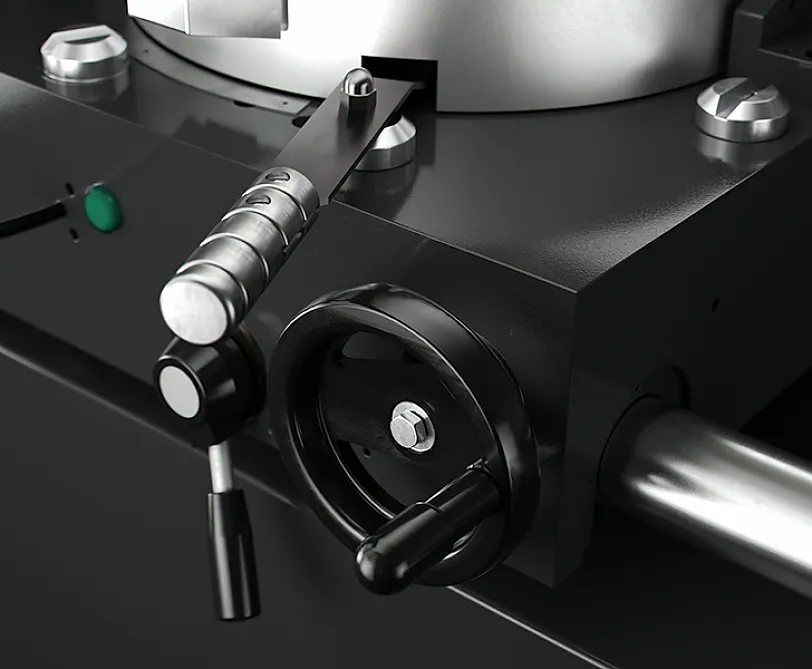

Positionierung der beweglichen Einheit

Die Positionierung der beweglichen Einheit erfolgt manuell durch Drehen des Handrades und die Positionserfassung erfolgt über das direkte Messsystem mithilfe mit Absolut-Magnetband. Wenn der bewegliche Kopf die richtige Schnittposition erreicht, wird der Bediener durch eine grüne Kontrollleuchte neben dem Handrad darüber informiert.

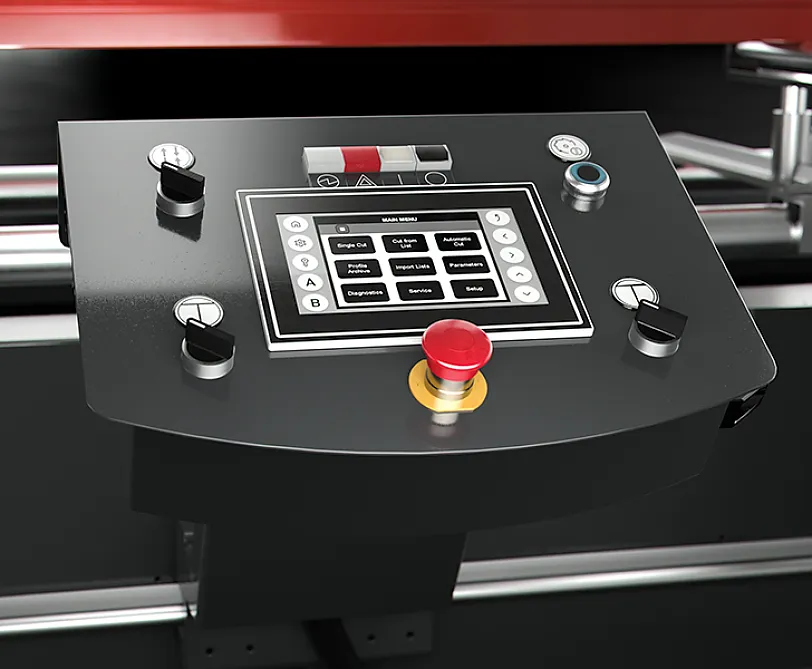

Steuerung

Die Bedientafel ist auf einem auf Lagern entlang der Maschinenfront verfahrenbaren Halter installiert und ermöglicht ein korrektes Positionieren der verfahrbaren Sägeaggregate entsprechend den spezifischen Anforderungen des Schneidevorgangs. Ausgestattet mit einem 7 Zoll-Touchscreen-Display und mit einer komplett individuell angepassten Software mit vielen Funktionen, die eigens für diese Maschine entwickelt wurden. Durch das Erstellen der Schnittlisten werden der Bearbeitungszyklus optimiert, der Ausschuss und die Dauer der Be- und Entladephasen der Teile reduziert.

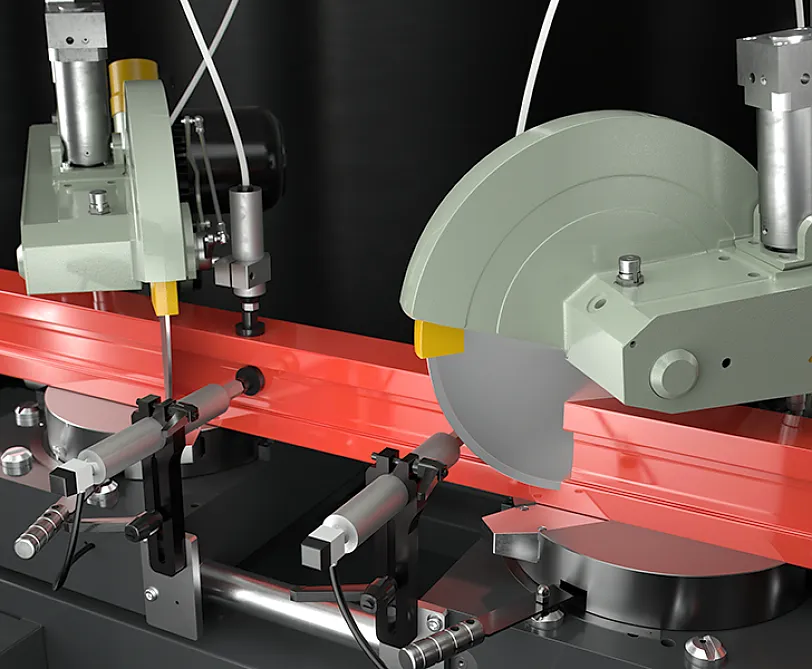

Drehung der Aggregate

Zusätzlich zur Neigung gegenüber der Horizontale drehen sich die beiden Sägeaggregate in Bezug zum Profilaulagewinkel. Diese Bewegung ermöglicht eine Positionierung von –45° Links bis +45° auf der vertikalen Achse in Bezug auf die 90°-Schnittposition, einschliesslich der Zwischengehrungen. Auf diese Weise können durch die Kombination der Neigung und dem Drehen der Sägeaggregate Schifterschnitte durchgeführt werden.

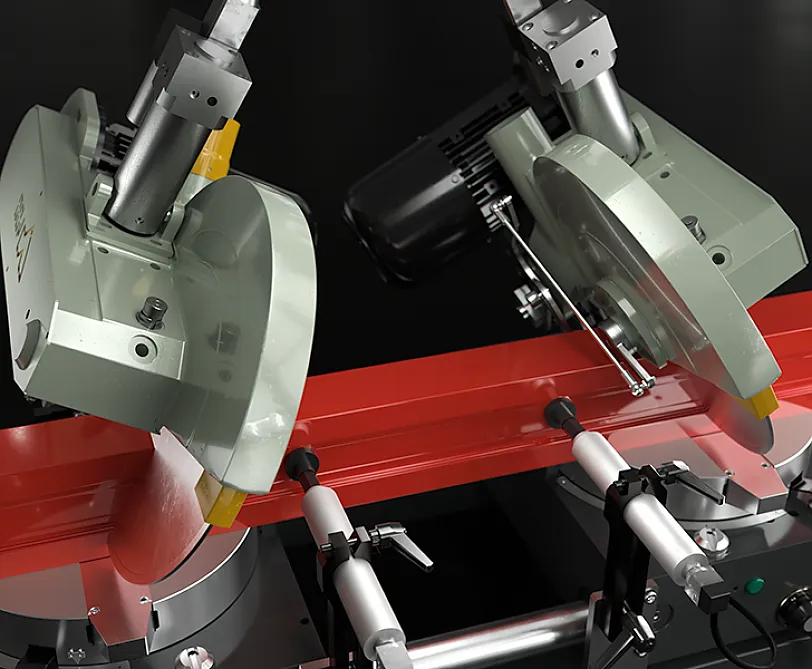

Neigung der Aggregate

Die beiden auf ihren Schlitten montierten Sägeaggregate bestehen aus einer Sägeblattaufnahmegruppe, die in Bezug auf die Profilauflagefläche in einer Neigung von 90° bis 45° nach innen positioniert werden kann. Die dazwischen liegenden Neigungswinkel können über ein manuelles Einstellsystem eingestellt werden, das in Verbindung mit der Drehung der Sägeaggregate eine breite Palette an Schifterschnitten ermöglicht. Die beiden Sägeaggregate sind mit mechanisch gesteuerten lokalen Schutzvorrichtungen für den Bearbeitungsbereich ausgestattet.

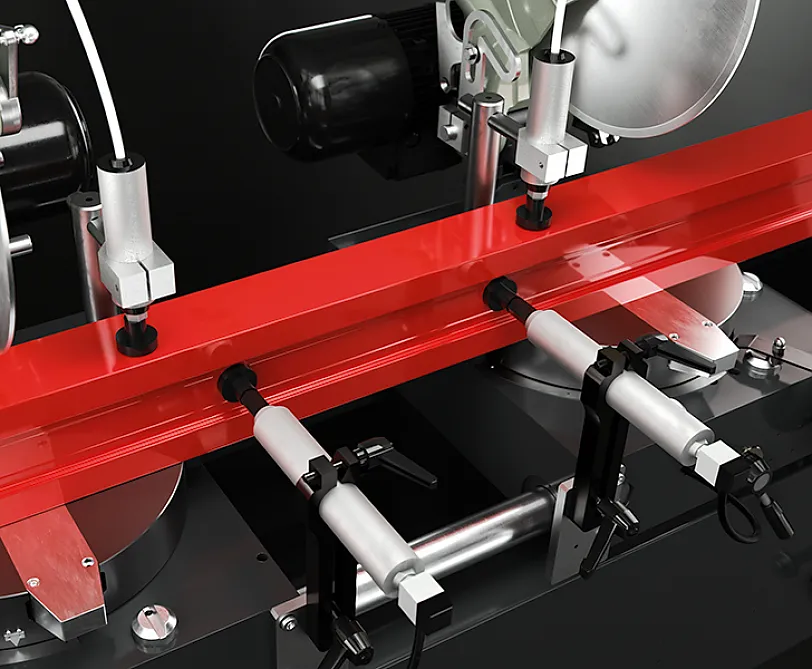

Horizontale und vertikale Spanneinrichtungen

Die Maschine verfügt über pneumatisch betätigte horizontale und vertikale Spanneinrichtungen, die mit einer Niederdruckvorrichtung ausgestattet sind, die die Risiken für den Bediener ausschliesst, indem sie das Einspannen mit hohem Druck nur unter sicheren Bedingungen ermöglicht. Die Position der Spanneinrichtungen ist manuell einstellbar, um die korrekte Einspannung des Profils in der Maschine zu gewährleisten.

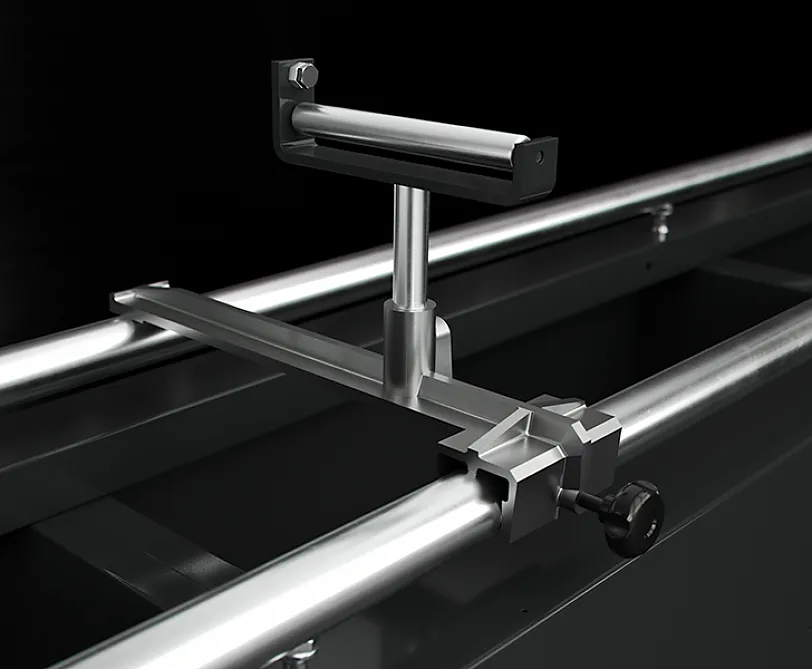

Manuell gesteuerte Zwischenauflage

Die manuell verstellbare Zwischenauflage ist äusserst nützlich für das Be- und Entladen der Stücke. Die stützt den Stab darüber hinaus ab und verhindert so seine Verformung beim Schneiden besonders langer Stücke mit sehr flexiblen Profilen. Auf der Zwischenablage ist eine Kunststoffrolle montiert, die, wenn sie richtig positioniert ist, das Profil perfekt abstützt. Die Zwischenablage kann entfernt werden, wenn sie nicht benötigt wird.
