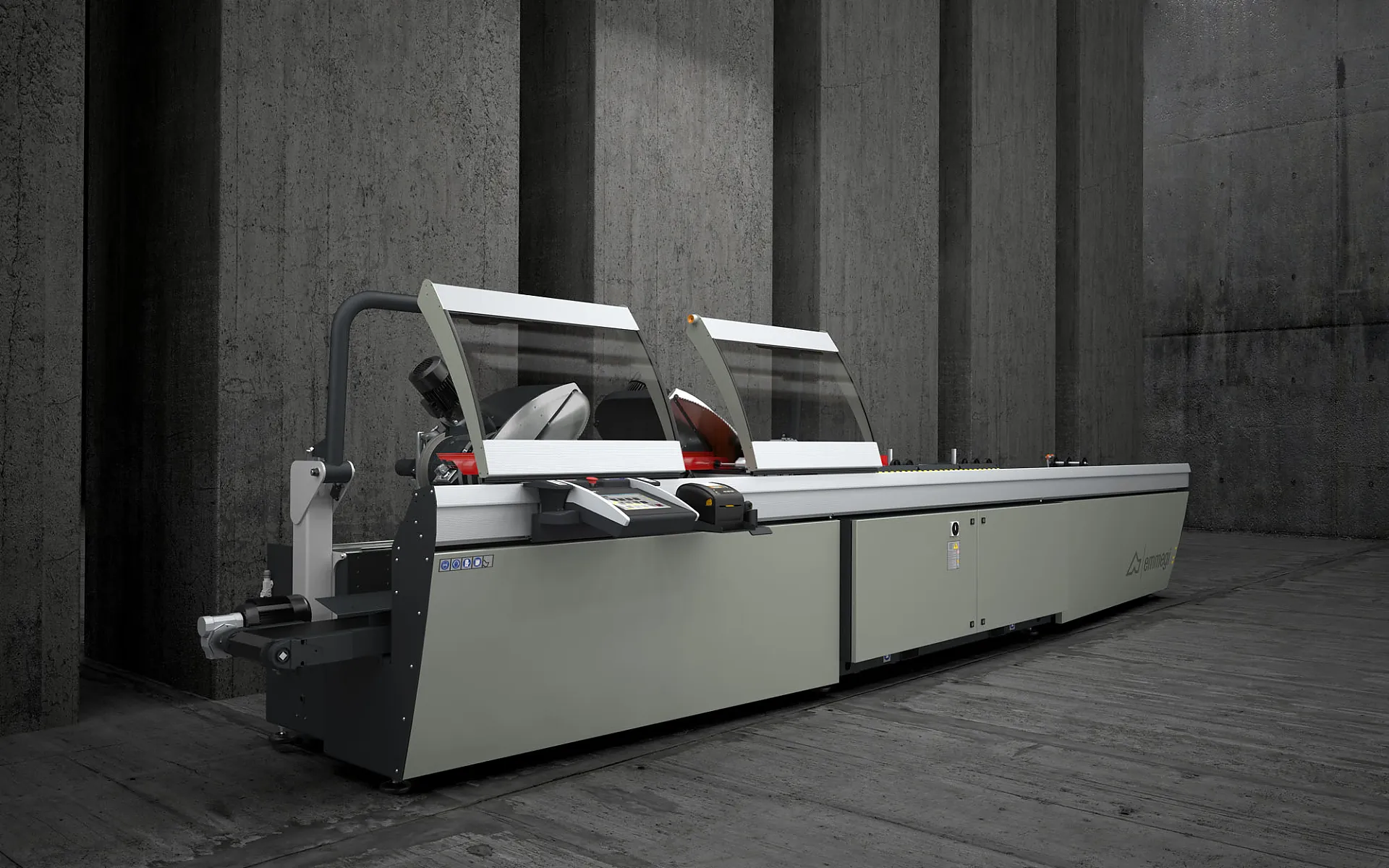

Emmegi Doppelgehrungssäge
Precision TS2
Doppelgehrungssäge mit 3 steuerbaren Achsen. Automatisch verfahrbares Sägeaggregat und elektronischer Steuerung aller Gehrungen von 45° (innen) bis 15° (aussen), mit einer Genauigkeit von 280 Zwischenpositionen pro Grad. Hydropneumatische Sägeblattvorschub mit Zylinder.
Facts
Anzahl Achsen
3
Sägeblatt ⌀
550 mm
Werkstoffe
Aluminium, PVC
Innen °
45°
Aussen °
15°
Schifterschnitt
Nein
Max. Tiefe
168 mm
Max. Höhe
421 mm
Doppelgehrungssäge für Aluminiumprofile
Das Modell TS2 aus der Precision Doppelgehrungs-Baureihe steht für maximale Flexibilität. Eine Ideale Ergänzung für den Alltag von Metallbau- und Industriebetrieben. Die Einstellung der Winkel erfolgt vollautomatisch mit Servomotoren, innen 45° und aussen bis zu 15°. Die Doppelgehrungssäge ist in den Längen 4, 5 und 6 m lieferbar.
Die Positionierung des beweglichen Sägeaggregates erfolgt mittels Servomotor. Der Sägeblattvorschub erfolgt mittles hydropneumatischen Achsen. Die innovative Drehachse der Sägeeinheiten sind patentiert und zeichnen diese Doppelgehrungssäge aus. Alle Achsen sind mit Linearlagern ausgestattet. Diese Eigenschaften kombiniert, gewähren eine höhere Schnittpräzision als jede andere Maschine dieser Kategorie.
Die Sicherheit und die intuitive Steuerung ermöglichen ein angenehmes und einfaches Arbeiten. Die von vorne zugänglichen Schaltschränke mit den elektrischen und pneumatischen Bauteilen erlauben eine platzsparende Aufstellung der Doppelgehrungssäge.
Die Precision T2S ist nur eine Doppelgehrungssäge aus der neuen Precision Baureihe.

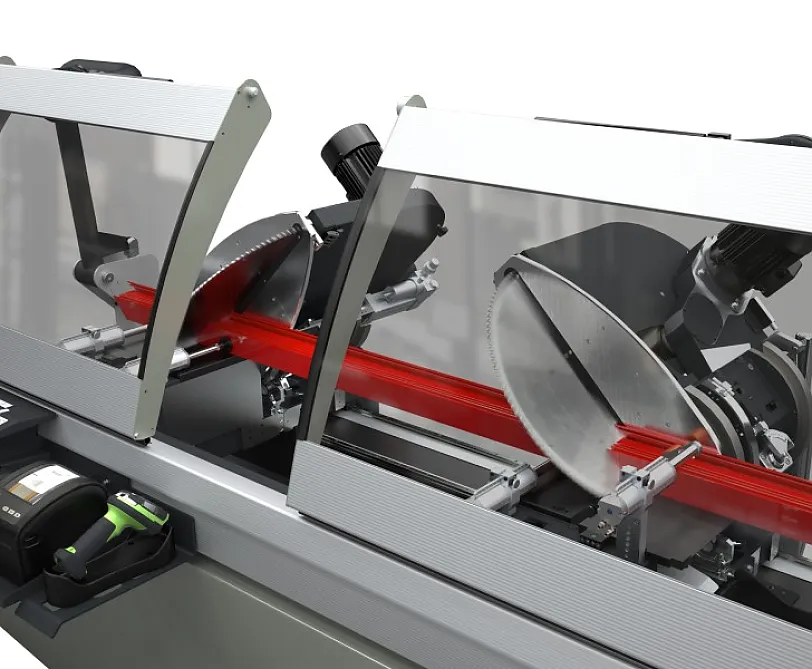

Neigungsachse der Sägeeinheit
Die Neigung eines jeden Kopfes der Doppelgehrungssäge, bis zu 15° nach aussen und 45° nach innen für beide Versionen, Aluminium und PVC, über zwei Kreisführungen, die auf vier Paar Stahlrädchen positioniert sind. Aufgrund dieser patentierten Lösung gibt es keine Störkanten im Schnittbereich. Das bringt Vorteile für die Positionierung und das Spannen des Profils bei gleichzeitiger erhöhter Steifigkeit gegenüber herkömmlichen Systemen. Durch die Positionierung mit dem absoluten Magnetstreifen entfallen die Notwendigkeit der Achsenreferenzfahrt und die entsprechenden Zykluszeiten.

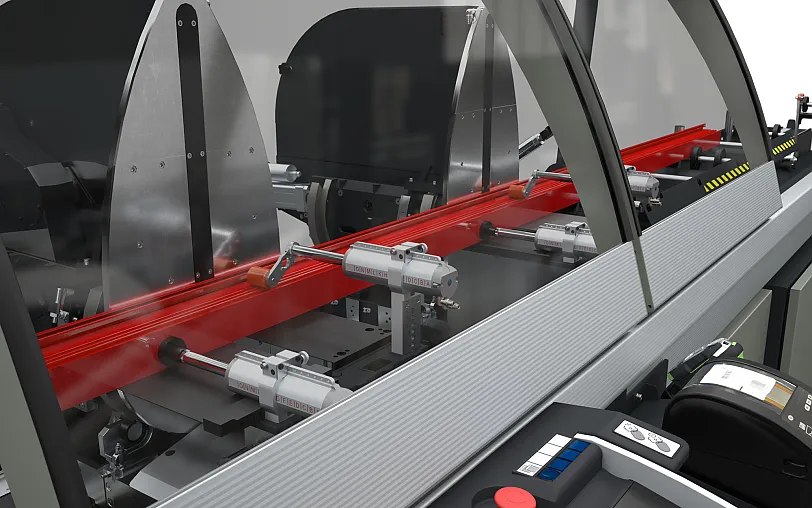

Profileinspannung
Da die virtuelle Achse einen grossen Arbeitsbereich bietet, erfolgt das Spannen des Profils mit höchster Präzision und Sicherheit über zwei horizontale Spannerzylinder. Ist ein vertikales Einspannen erforderlich, insbesondere bei Spezialschnitten, steht ein patentiertes, horizontales Niederhaltersystem zur Verfügung, mit denen das Profil auf der Vertikalen eingespannt werden kann.

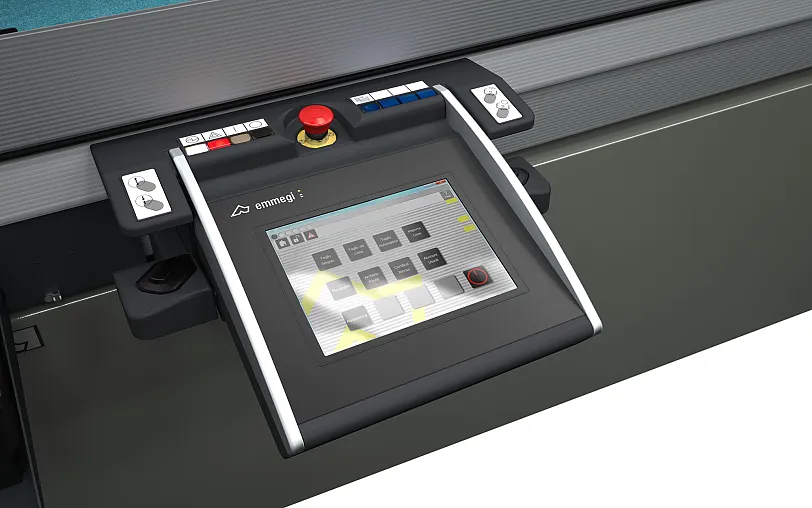

Steuerung der Doppelgehrungssäge
Die ergonomische und hochmoderne Bedientafel ist mit einem 10,4”-Touchscreen-Display ausgestattet und arbeitet mit einer individuell angepassten Software in der Microsoft Windows®-Umgebung mit vielen speziell für diese Doppelgehrungssäge entwickelten Funktionen. Durch das Erstellen der Schnittlisten werden der Bearbeitungszyklus optimiert, der Ausschuss und die Dauer der Be- und Entladephasen der Teile reduziert.

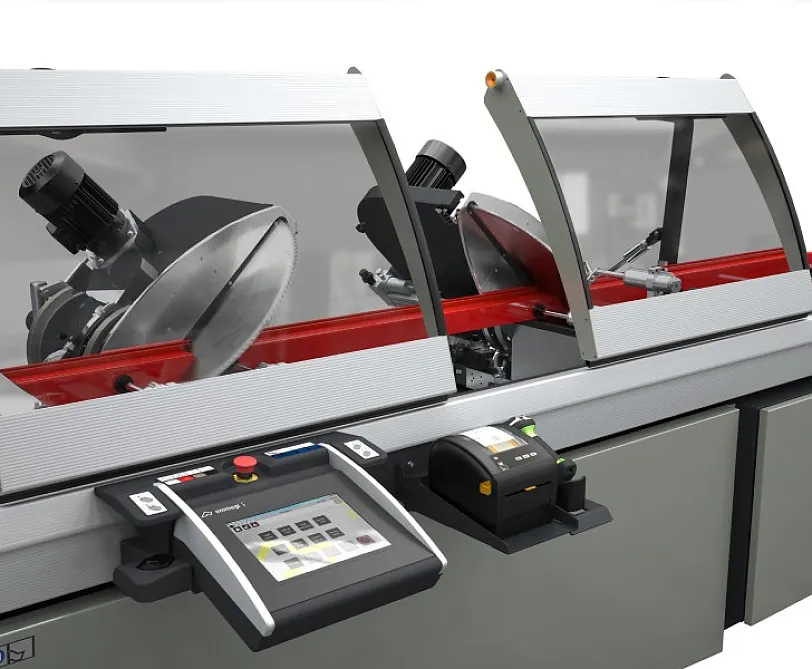

Schutzvorrichtungen Sägeaggregate
Die automatischen lokalen Schutzvorrichtungen der Köpfe, die aus kratzfestem Polykarbonat hergestellt sind, werden über einen Druckluftzylinder mit Quetschschutzvorrichtung betätigt. Das Schliessen erfolgt über Entspannung des Luftdrucks. Sie sind auf einem seitlich verschiebbaren System montiert, um den Bediener bei allen Schneidvorgängen optimal zu schützen.
Etikettendrucker
Mit dem Industrie-Etikettendrucker kann jedes zugeschnittene Profil mit den Identifikationsmerkmalen aus der Schnittliste versehen werden. Darüber hinaus bietet der Barcodedruck eine einfache Identifizierung des Profils selbst, was insbesondere für nachfolgende Bearbeitungsschritte an Bearbeitungszentren oder betreuten Montagelinien dienlich ist.

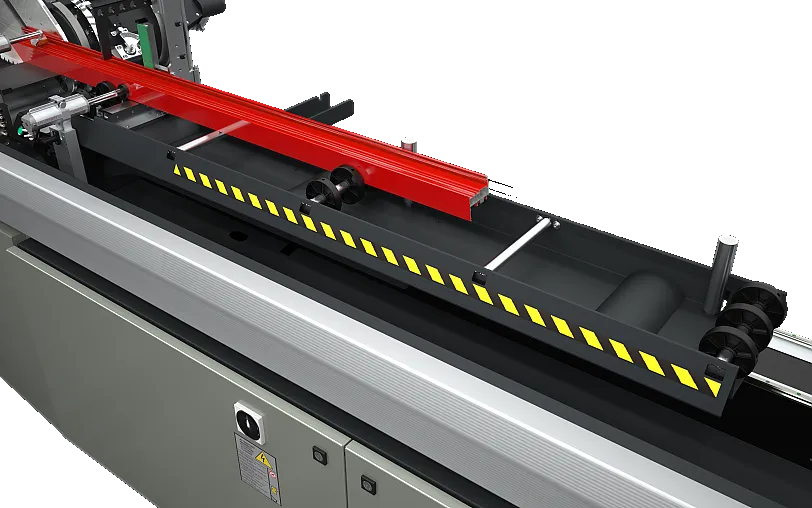

Be- und Entladen
Die Genauigkeit kann mit einer Rollenbahn am beweglichen Kopf für das standardmässige Be- oder Entladen oder am festen Kopf für das Beladen von der linken Seite ausgerüstet werden. Am beweglichen Sägeaggregat ist ein pneumatischer Anschlag angebracht, um die Positionierung des Profils in dieser Belademodalität zu vereinfachen.
