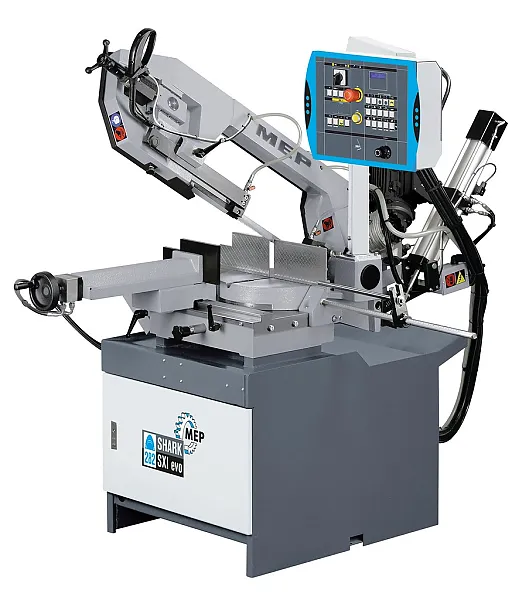

MEP hydraulische Bandsägemaschine
SHARK 282 SXI EVO

Katalog MEP Network

Elektrohydraulische, halbautomatische Bandsägemaschine mit zusätzlich manueller und halbautomatisch-dynamischer Funktion für Gehrungsschnitte von 45° rechts bis 60° links.

Facts

Automatisierung

halbautomatisch

Sägebandhöhe

27 mm

Werkstoffe

Eisenwerkstoffe (primär)

Max. Schnittbereich rund

250 mm

Max. Schnittbereich 4-kant

280 × 220 mm

Gehrungseinstellungen

manuell

Mindestreststücklänge

–

Technische Daten

Schnittbereich

Rund

Quadra

Rechteck

0°

Rund

250 mm

Quadra

220 mm

Rechteck

280 × 200 mm

45° links

Rund

230 mm

Quadra

200 mm

Rechteck

220 × 200 mm

60° links

Rund

120 mm

Quadra

80 mm

Rechteck

140 × 80 mm

45° rechts

Rund

200 mm

Quadra

170 mm

Rechteck

200 × 140 mm

Extrem flexibel

Die Folientastatur mit taktilen Tasten und akustischem Signal bei Betätigung ist an einem Schwenkarm montiert und gewährleistet die Kontrolle der Bedienelemente in allen Bedienpositionen.
Das LCD-Display zeigt den Status der Metallsäge und alle Sägeparameter an und ermöglicht eine optimale Steuerung in Echtzeit.
Die Einstellung über das Bedienfeld ermöglicht es auch, die Hubgrenzen des Sägekopfes an die Abmessungen der zu schneidenden Stangen anzupassen.
Mechanische Anschläge bei -45°, +0°, +45° und +60° mit Klemmvorrichtung für alle dazwischen liegenden Gehrungen.
Die gerändelten Stahlbacken des Schneidschraubstocks ermöglichen das effiziente und sichere Einspannen auch beim Rohrschneiden.

Benutzerfreundlich

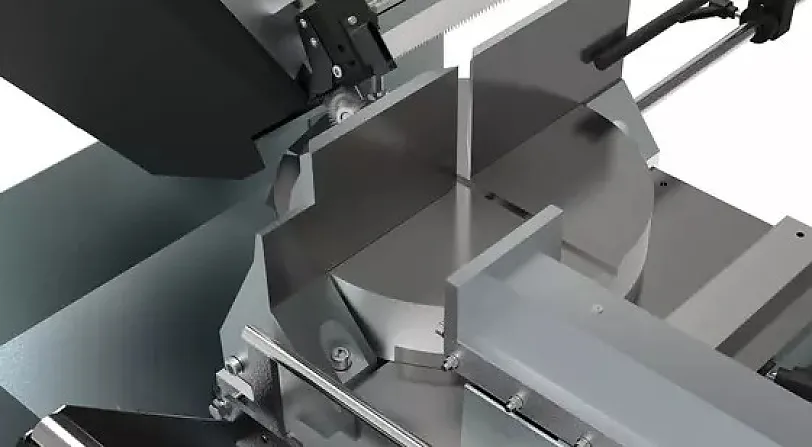

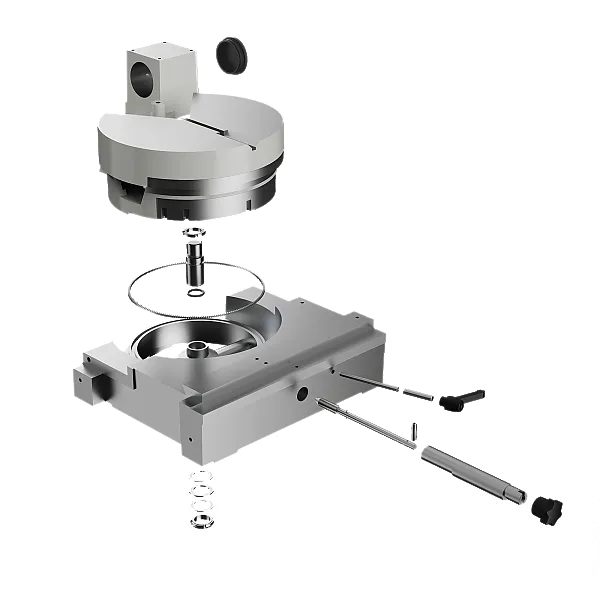

Der auf einem Axial-Rollenlager montierte Drehtisch sorgt für die einfache und gleichmässige Drehung mit jeder Gehrung, , ohne dass der Tisch bei Winkelschnitten eingeschnitten wird.
Die auf dem Drehteller eingravierte Winkelskala ermöglicht es präzise Winkelschnitte innerhalb der Toleranzgrenzen und mit beliebiger Gehrung auszuführen.
Die rechts und links vom Sägekopf längs verschiebbare Einspanneinheit ermöglicht es, auch präzise Winkelschnitte sicher auszuführen.
Das Schnellentriegelungssystem ermöglicht es, den Schneidschraubstock einfach von Hand.
Zu öffnen/schliessen. Die Bedienoberfläche mit Display und mechanischen Tasten gewährleistet die zuverlässige, einfache und intuitive Programmierung.

Gusseisen

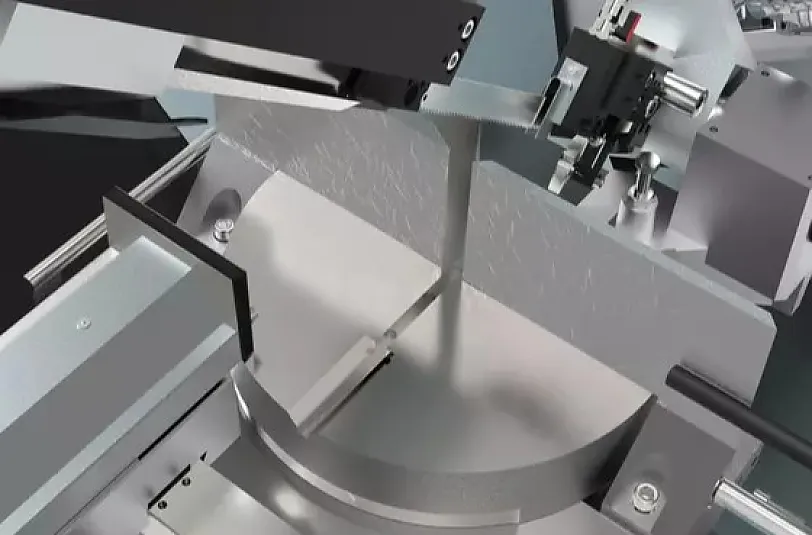

Der Sägekopf, der Schneidtisch und der Schraubstock aus Gusseisen, absorbieren die beim Schneiden entstehenden Vibrationen und verlängern die Lebensdauer des Sägeblatts.

Praktische Design

Das Ganze ist so ausgelegt, dass Späne und Kühlmittel vollständig zurückgewonnen werden.

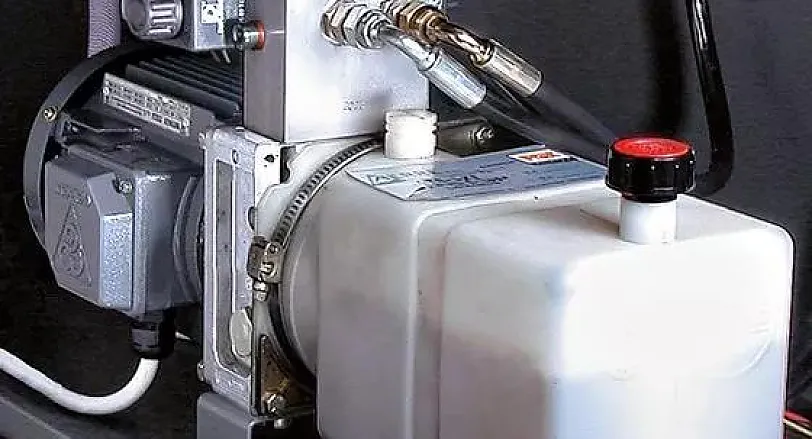

Hydraulisch gesteuerte Sägekopfsenkung und Schraubstock

Schraubstock und Sägekopfsenkung sind hydraulisch gesteuert, dies gewährleistet, abhängig von der vom Bediener vorgenommenen Einstellung, einen konstanten Druck während dem Schnitt.
