MEP Metallbandsäge
SHARK 332 CCS

Name: SHARK 332 CCS
Brand: MEP

SHARK 332 CCS Datenblatt

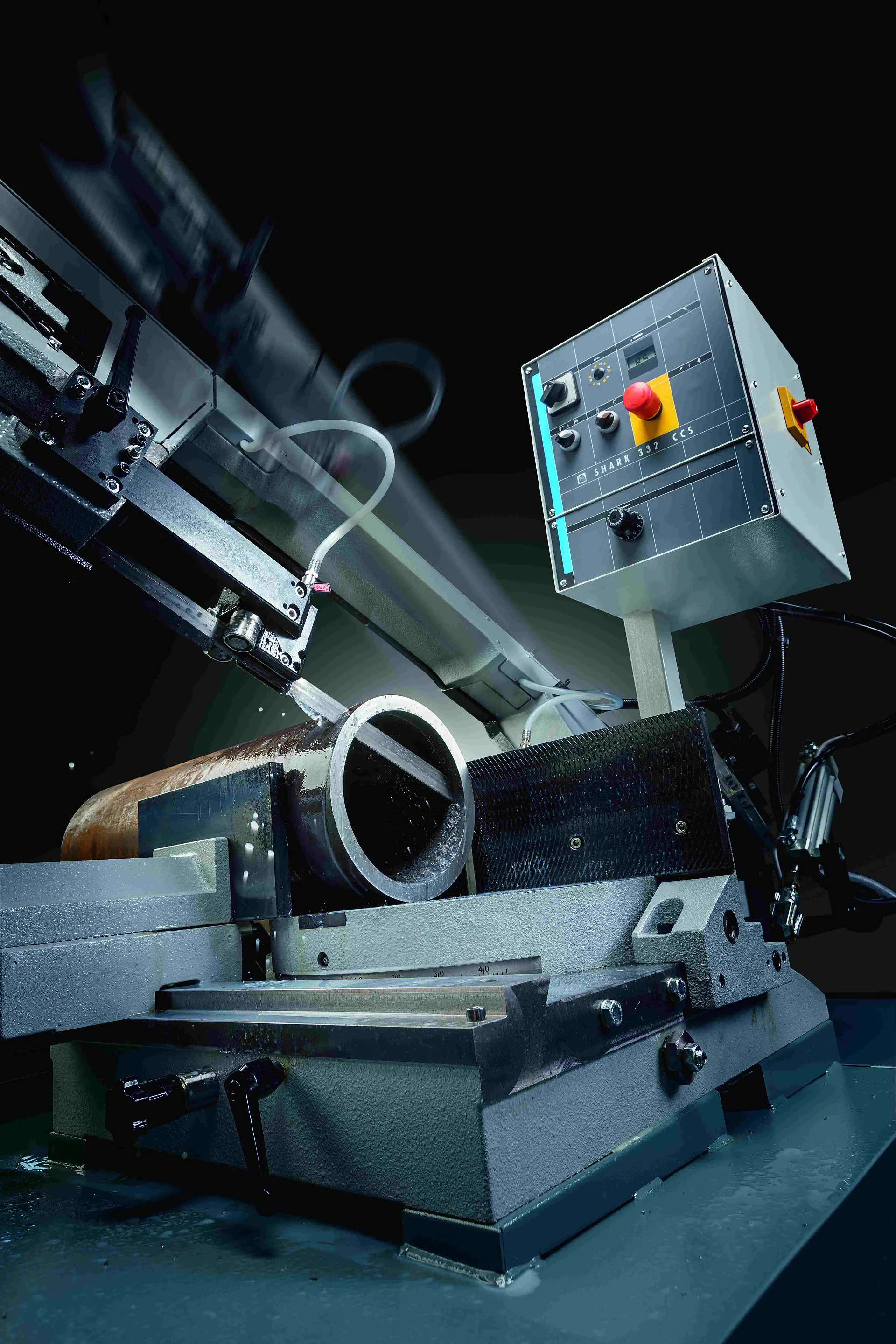

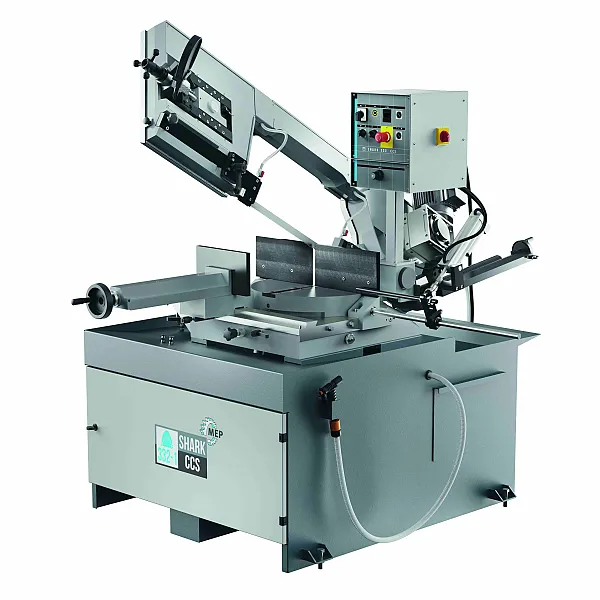

Bandsägemaschine mit automatischer Absenkung (Cut Control System) für Schnitte von 60° links bis 45° rechts.

Facts

Automatisierung

manuell (aut. Absenkung)

Sägebandhöhe

27 mm

Werkstoffe

Stahl

Schnittbereich rund

300 mm

Schnittbereich 4-kant

330 × 260 mm

Gehrungseinstellungen

manuell

Mindestreststücklänge

–

Vergleichsliste hinzufügen

Technische Daten

Schnittbereich

Rund

Quadrat

Rechteck

0°

Rund

300 mm

Quadrat

260 mm

Rechteck

330 × 260 mm

45° links

Rund

260 mm

Quadrat

250 mm

Rechteck

270 × 200 mm

60° links

Rund

180 mm

Quadrat

170 mm

Rechteck

170 × 170 mm

45° rechts

Rund

200 mm

Quadrat

180 mm

Rechteck

200 × 160 mm

Funktionsweise der Metallbandsäge

Nachdem man das Material in der Metallbandsäge positioniert wurde und den Schraubstock geschlossen wurde, kann der Schnittvorgang über den Knopf im Handgriff gestartet werden.

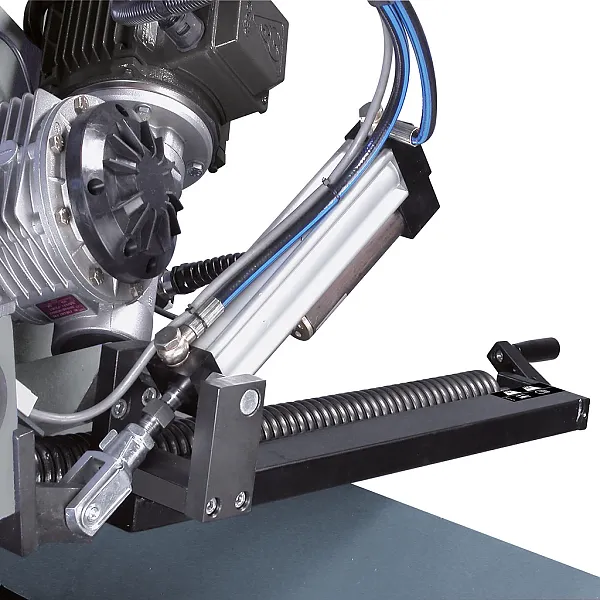

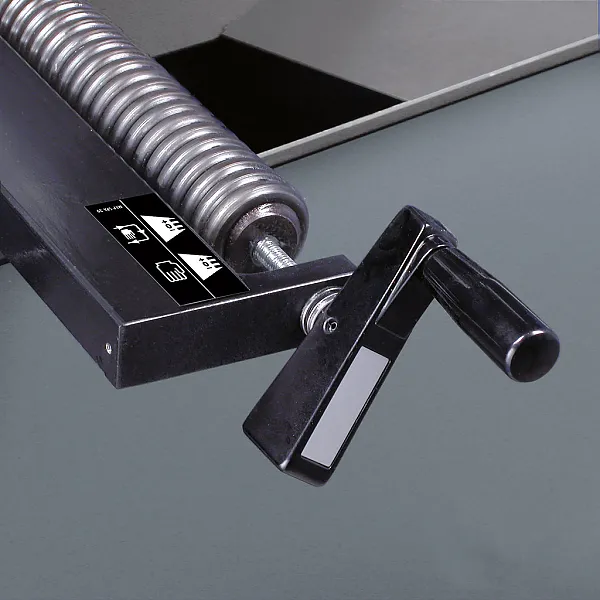

Die Absenkung erfolgt durch das Eigengewicht, wird durch eine Feder ausgeglichen und durch einen hydraulischen Bremszylinder reguliert.
Wenn der Schnitt ausgeführt ist, wird der Sägerahmen für den nächsten Schnitt von Hand bis zur gewünschten Position angehoben.

Extras bereits in der Grundausstattung

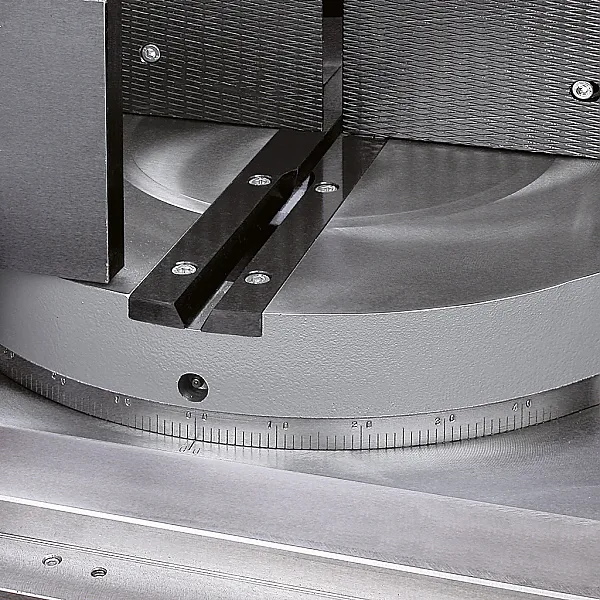

Fixe Einrastpunkte bei -45° / 0° / 45° für schnelle und exakte Winkeleinstellungen
Anzeige der Sägebandspannung für erhöhte Bandstandzeit
Inkl. Leichtem Längenanschlag mit Millimeterskala

Merkmale

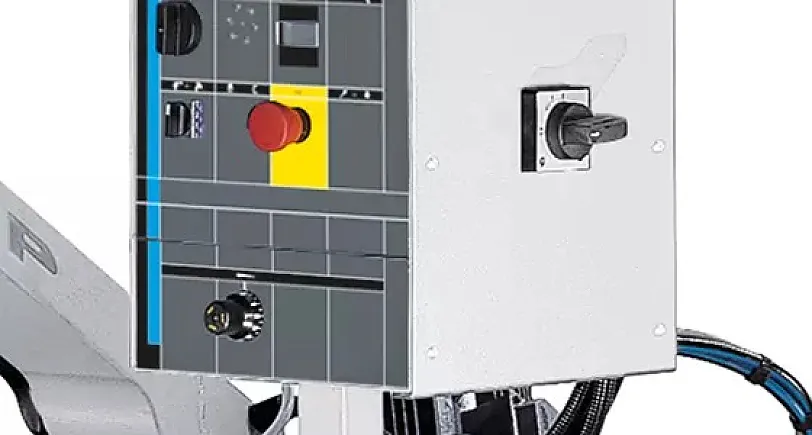

Elektrische Anlage (gekennzeichnete Kabelverbindung, Stand-By, Sicherheitshauptschalter vorgesehen mit Vorhängeschloss, Motorschalter, Not-Aus-Vorrichtung, Thermomagnetschutz, Unterspannungsauslöser, Phasenausfallschutz, Niederspannungsanlage 24 Volt)
Handbediente Bandspannkontrolle mit Anzeige auf dem Display mittels elektronischem Umrechner

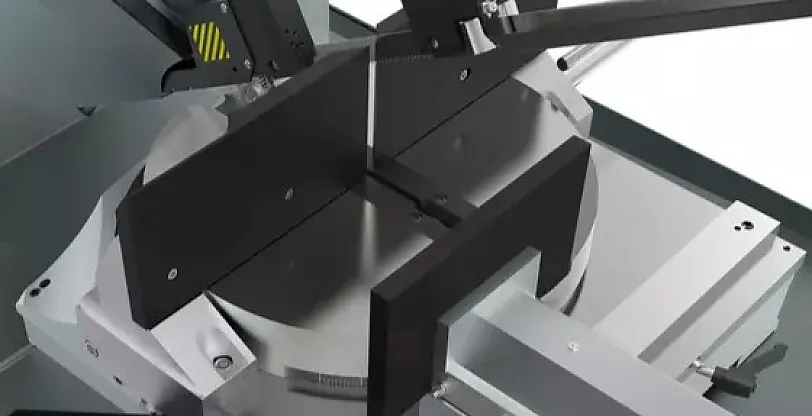

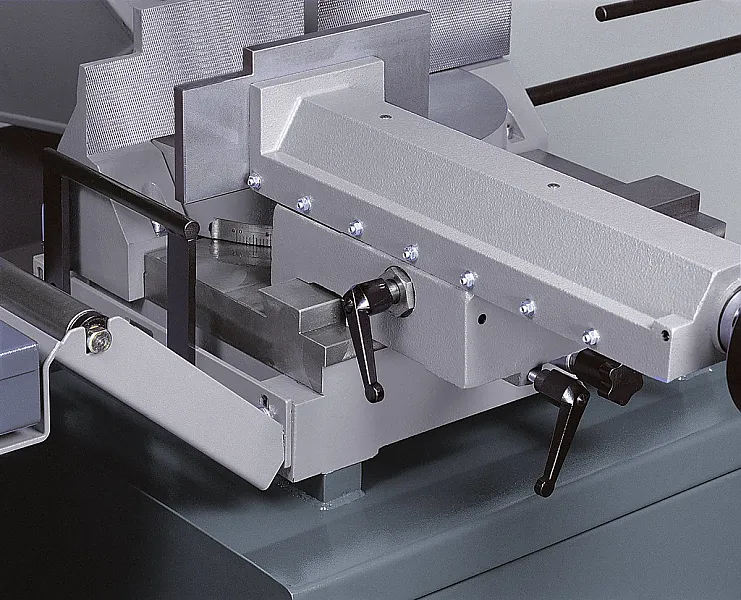

Manueller Schraubstock mit Schnellverstellung
Untergestell mit Kühlmittelwanne und in der Metallbandsäge integrierter Späneschublade, die durch einen motorbetriebenen Späneförderer (Zubehör) ersetzt werden kann
Elektrische Kühlmittelpumpe zur Kühlung und Schmierung des Sägebandes
Späneräumbürste zur Reinigung des Sägebandes

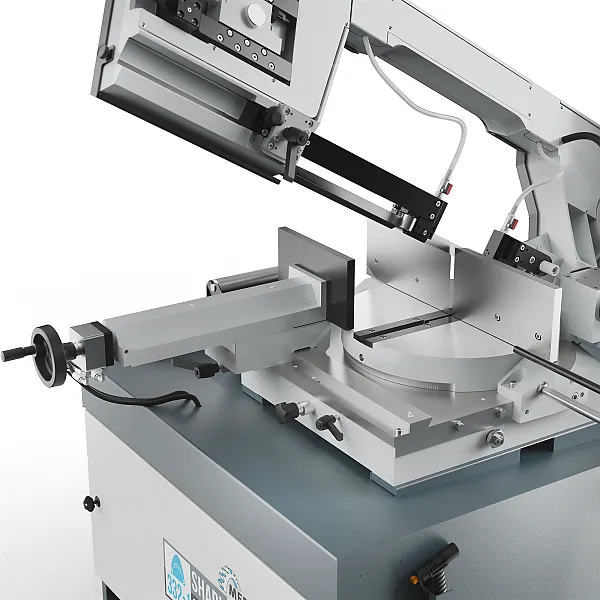

Einstellbarer Längenanschlag mit Millimeterskala, hochklappbar, um Schnitte gleicher Länge auszuführen
Die Maschine ist für den Hubwagentransport vorgesehen
Bi-Metall Sägeband für Voll – und Profilmaterial
Werkzeug und Gebrauchsanweisung mit Ersatzteilverzeichnis

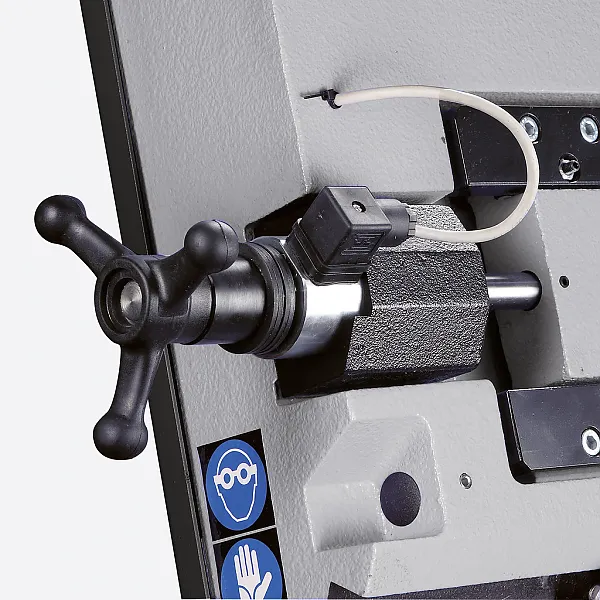

Präzise Schnitte sind nur mit der korrekten Sägebandspannung sowie einem möglichst eng eingestelltem Führungsarm möglich. Um diese Einstellungen zu erleichtern rüstet Mep die SHARK Metallbandsäge Modelle mit einer Druckmessung der Sägebandspannung aus. Dadurch kann die robuste und zentrisch angeordneten Einheit leicht auf den richtien Spannungsbereich eingestellt werden.

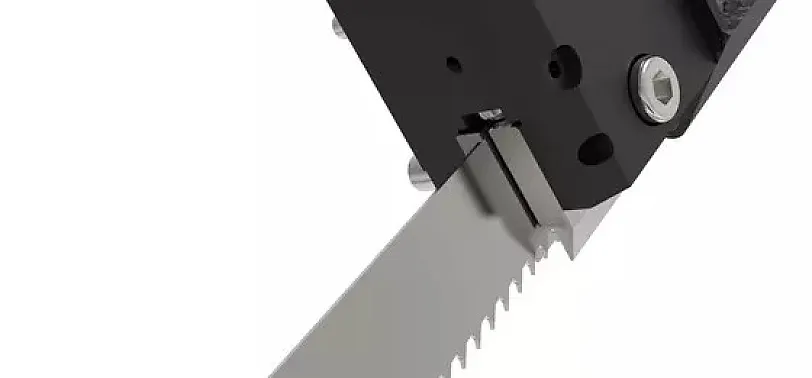

Der Führungsarm ist mittels Schnellspannhebel leicht verstellbar und kann somit bei kleinen Durchmessern leicht zugestellt werden. Dies minimiert den Sägebandverlauf und führt zu einer besseren Schnittoberfläche.
