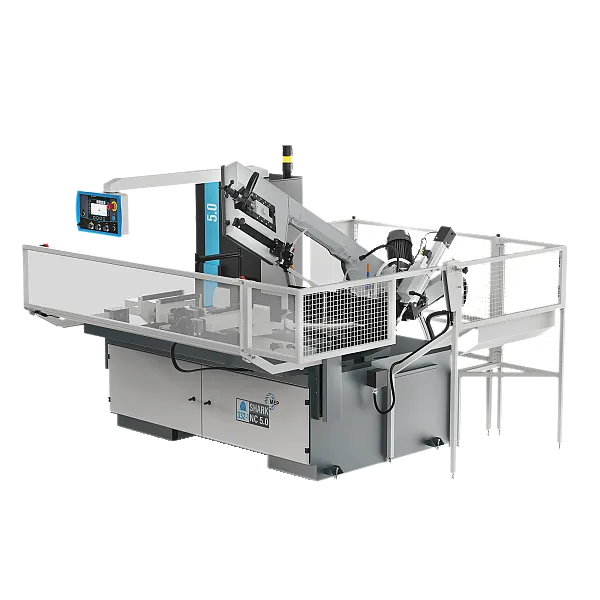

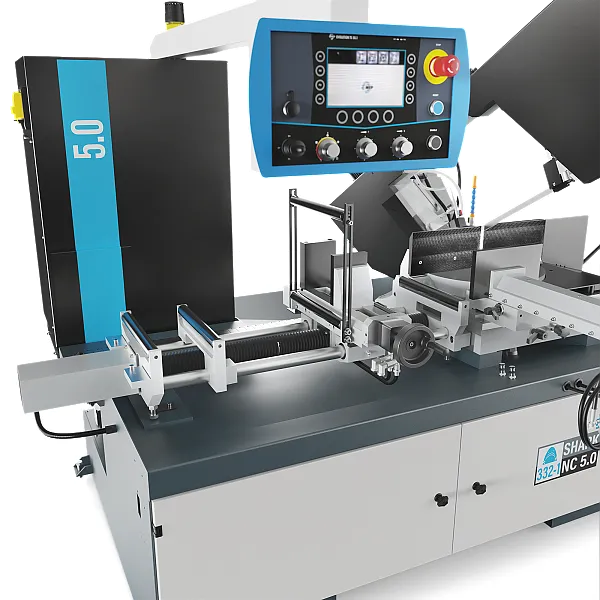

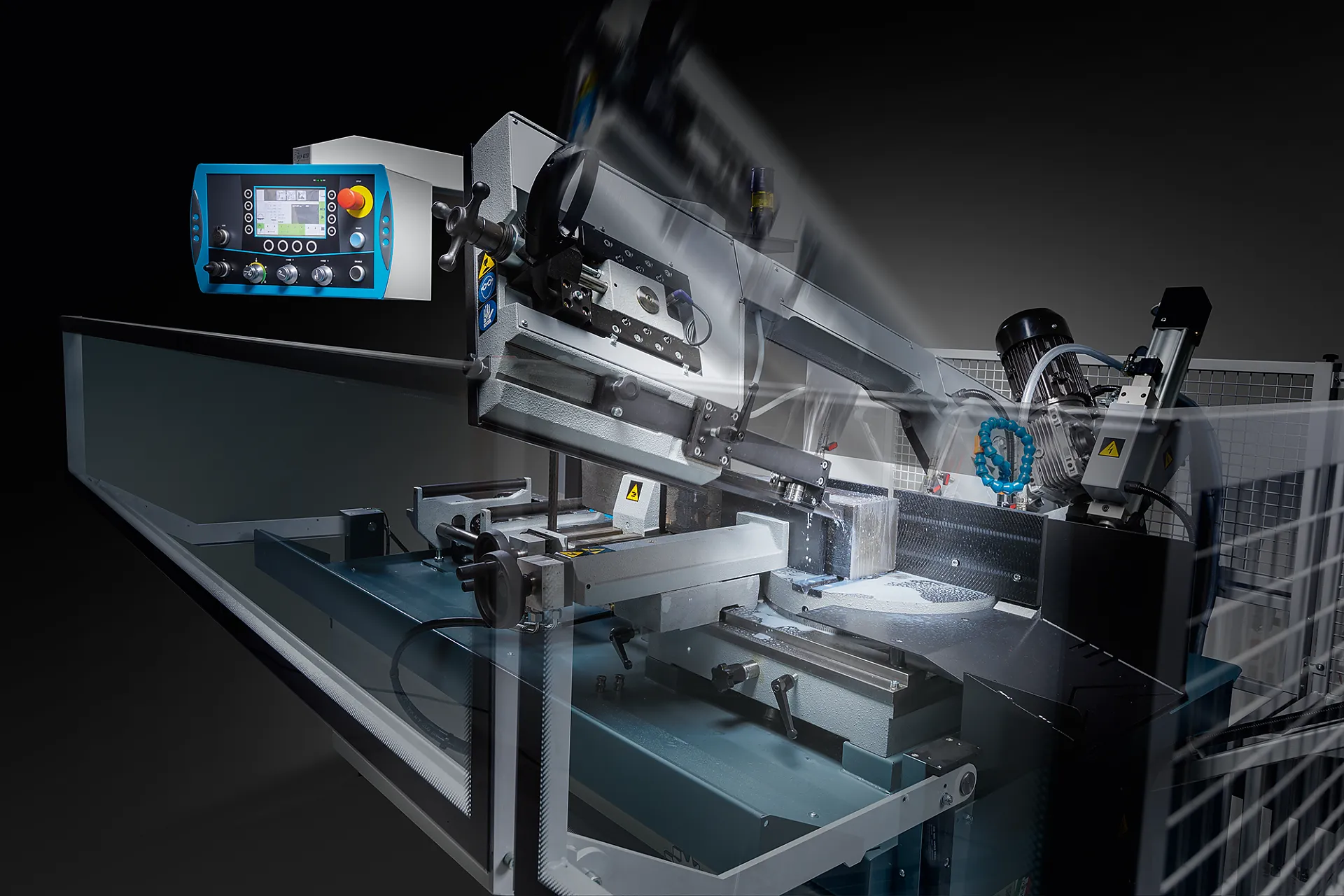

MEP SHARK 332 NC 5.0

Katalog MEP Network

Elektrohydraulischer Bandsägevollautomat mit zusätzlich halbautomatischem, halbautomatisch-dynamischem und manuellem Betrieb.

Facts

Automatisierung

vollautomatisch

Sägebandhöhe

27 mm

Werkstoffe

Eisenwerkstoffe (primär)

Max. Schnittbereich rund

300 mm

Max. Schnittbereich 4-kant

330 × 260 mm

Gehrungseinstellungen

manuell

Mindestreststücklänge

400 mm

Technische Daten

Schnittbereich

Rund

Quadrat

Rechteck

0°

Rund

300 mm

Quadrat

260 mm

Rechteck

330 × 260 mm

45° links

Rund

260 mm

Quadrat

250 mm

Rechteck

270 × 200 mm

60° links

Rund

180 mm

Quadrat

170 mm

Rechteck

170 × 170 mm

45° rechts

Rund

200

Quadrat

180

Rechteck

200 x 160

Höchste Produktionsleistung

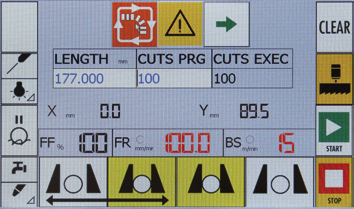

Die Steuerung ermöglicht es, bis zu 100 Schneidprogramme mit jeweils unterschiedlichen Mengen und Längen abzuspeichern und minimiert die Programmierzeit bei häufig ausgeführten Aufträgen.
Die automatisch erfasste Startposition des Sägekopfes verringert die Einstellzeit.

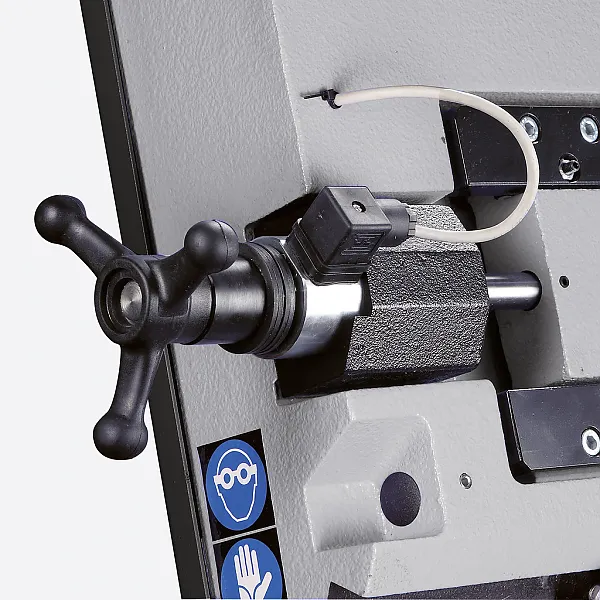

Die verstellbaren gusseisernen Blattführungsköpfe mit 4 WIDIA-Pads sorgen für eine höhere Stabilität und Lebensdauer des Sägeblatts.

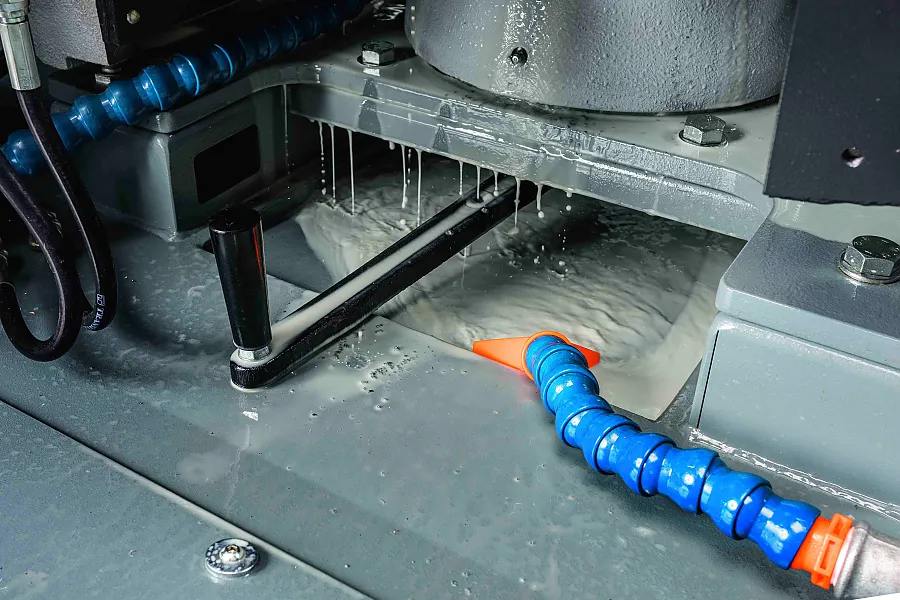

Der Kühlmittelauffangbehälter ermöglicht die Rückgewinnung des Kühlmittels auch beim Schneiden
auf höchster Gehrung, dadurch wird der Abfall auf Null reduziert.

Höchste Präzision

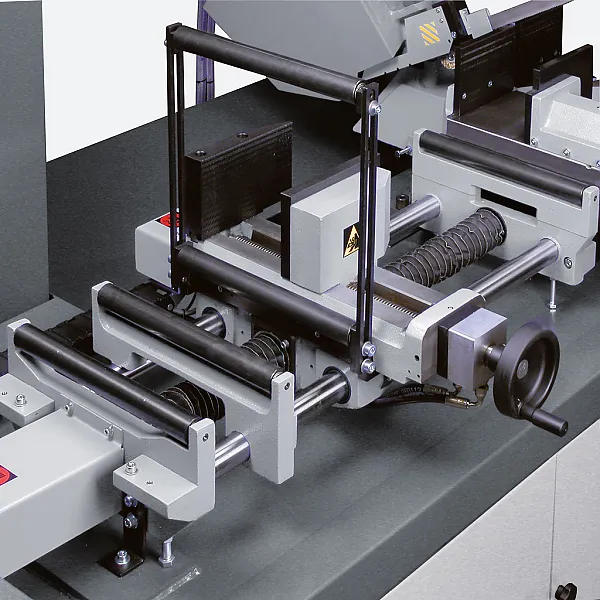

Der bewegung der Zuführerer Schraubstock mit Stepper Motor versichert die höchste Präzision an der
Position.

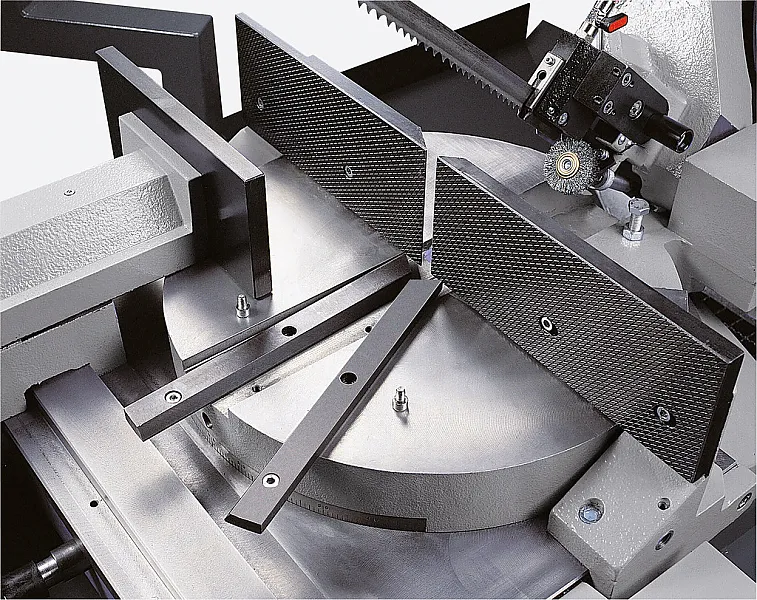

Die mechanischen Anschläge bei -45°, +0°, +45° und +60° mit Klemmvorrichtung für alle dazwischen liegenden Gehrungen gewährleisten die schnelle Positionierung des Sägekopfes.

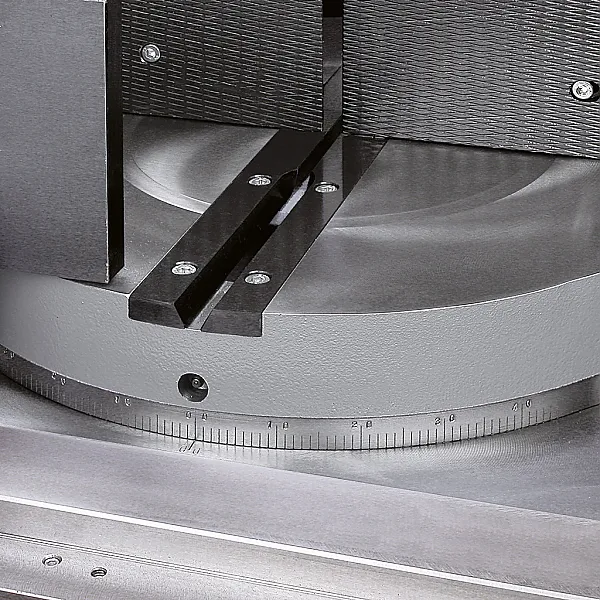

Die auf dem Drehteller eingravierte Winkelskala ermöglicht es präzise Winkelschnitte innerhalb der
Toleranzgrenzen und mit beliebiger Gehrung auszuführen.
Der 2,2 Kw-Motor mit Vektorumrichter zur stufenlosen Einstellung der Blattdrehzahl von 15 bis 100 m/min ermöglicht es, die Sägeblattdrehzahl an das verarbeitete Material anzupassen.

Adaptive Steuerung der Schnittkraft

Mit der adaptiven Schnittkraftsteuerung können Sie unter allen Bedingungen exzellente und präzise Schnitte, auch mit einem abgenutzten Werkzeug durchführen.

Industry 4.0 Ready - IOT

Mit dem optionalen IOT werden Datenerfassung und -nutzung optimiert, dadurch wird die Leistung der Metallsäge verbessert und die Lebensdauer des Werkzeugs gesteigert.

Höchste Sicherheit

Die Sicherheit der Bediener ist gewährleistet durch die Perimeterschutz Vorrichtungen mit Sicherheitsverriegelungen.

4 Betriebsweisen

Ermöglichen es, jede Art von Schnitt effizient auszuführen:
- Automatischer Betrieb für Gehrungen von 0° bis +60°.
- Halbautomatischer Betrieb für Gehrungen von -45° bis +60°.
- Halbautomatischer/dynamischer Betrieb für Gehrungen von -45° bis +60°.
- Handbetrieb für Gehrungen von -45° bis +60°.
