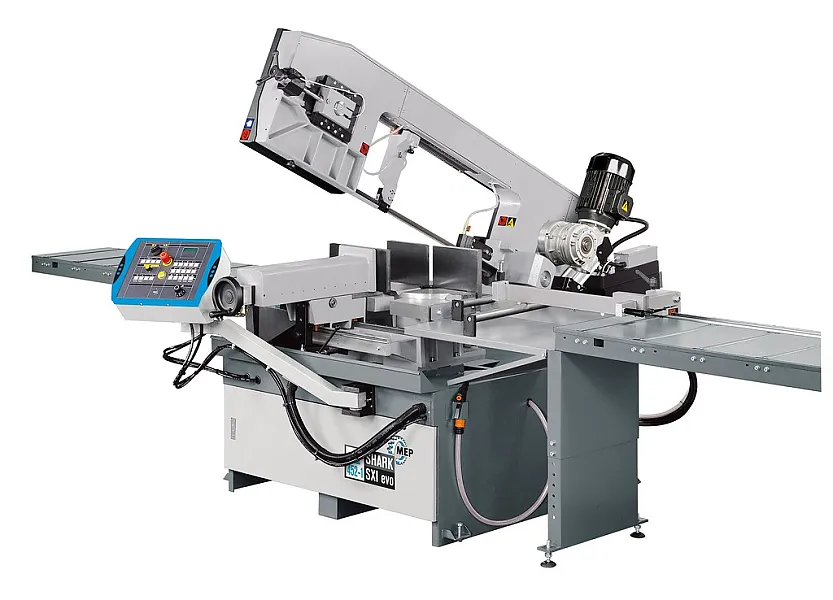

MEP SHARK 452-1 SXI EVO
Halbautomatische elektrohydraulische Bandsägemaschine für Schnitte von 60° links bis 60° rechts.
Vielseitig anwendbare Maschine mit einem Band von 4500 × 34 × 1,1 mm für das Zuschneiden von Rohren, Profilen und Trägern bis zu einem max. Schneidbereich von 450 × 320 mm (Geradschnitt).
Facts
Automatisierung
halbautomatisch
Sägebandhöhe
34 mm
Werkstoffe
Stahl
Schnittbereich rund
330 mm
Schnittbereich 4-kant
450 × 320 mm
Gehrungseinstellungen
manuell
Mindestreststücklänge
–
Technische Daten
Schnittbereich
Rund
Quadrat
Rechteck
0°
Rund
330 mm
Quadrat
320 mm
Rechteck
450 × 320 mm
45° links
Rund
320 mm
Quadrat
300 mm
Rechteck
300 × 300 mm
60° links
Rund
210 mm
Quadrat
200 mm
Rechteck
200 × 200 mm
45° rechts
Rund
320 mm
Quadrat
300 mm
Rechteck
300 × 300 mm
60° rechts
Rund
210 mm
Quadrat
200 mm
Rechteck
200 × 200 mm
Funktionsweise
Halbautomatischer Zyklus
- Schraubstock schliesst sich und Motor läuft an
- Sägekopf senkt sich für den Schnitt
- Motor schaltet ab
- Sägekopf hebt sich
- Schraubstock öffnet sich
Zyklus DOWN-UP
Im halbautomatischen Zyklus ermöglicht die Taste DOWN, falls erwünscht, den Sägerahmen und das Sägeband bei Schnittende zu stoppen. Der Schraubstock bleibt anschliessend geschlossen.
Damit der Sägekopf wieder hochfährt und der Schraubstock öffnet, muss die Taste UP gedrückt werden.
Merkmale
- Schwenkbares Bedienpult auf einem Gelenkarm, damit der Anwender aus jeder Position leicht bedienen kann

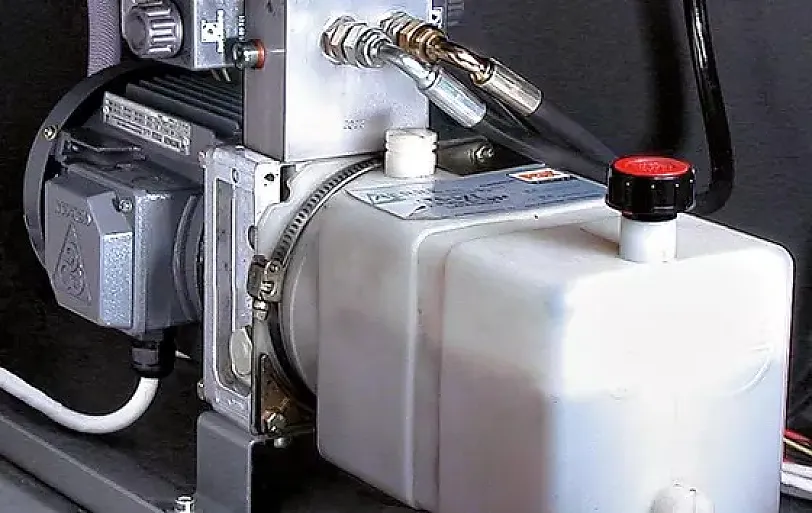

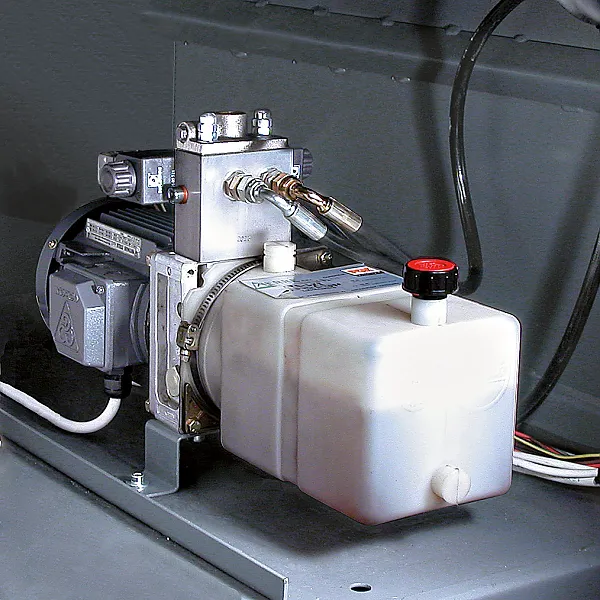

- Hydraulikaggregat jüngster Generation, höchst leistungsfähig mit geringem Energieverbrauch
- Position des Sägerahmens direkt vom Schaltpult aus programmierbar, zur Anpassung an die Materialdimension
- Bedienteil mit Niederspannung: Membrantastatur aus Polyester mit thermogeformten und hervorgehobenen Drucktasten und Betätigungskontrollsignal
- Display zur Anzeige im Klartext von: + Diagnostik + Alarme (Beschreibung der Störungen) + Zustand der Ein- und Ausgänge + Anzahl der Schnitte + Schnittzeit + Stromaufnahme des Sägebandmotors + Sägebandspannung + Sägebandgeschwindigkeit + Sägebügelposition

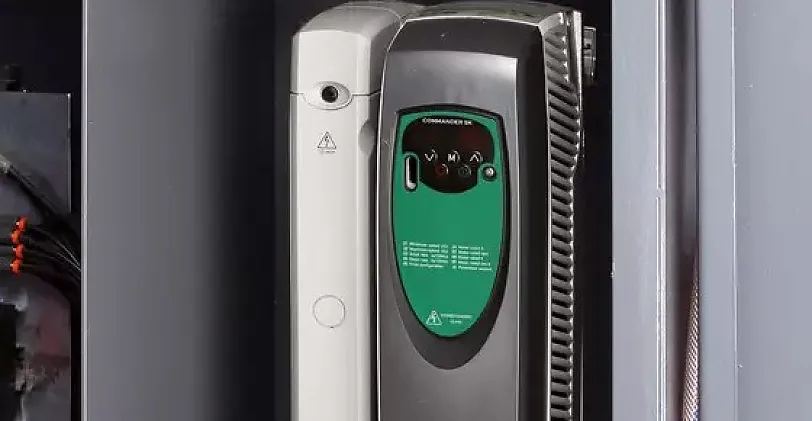

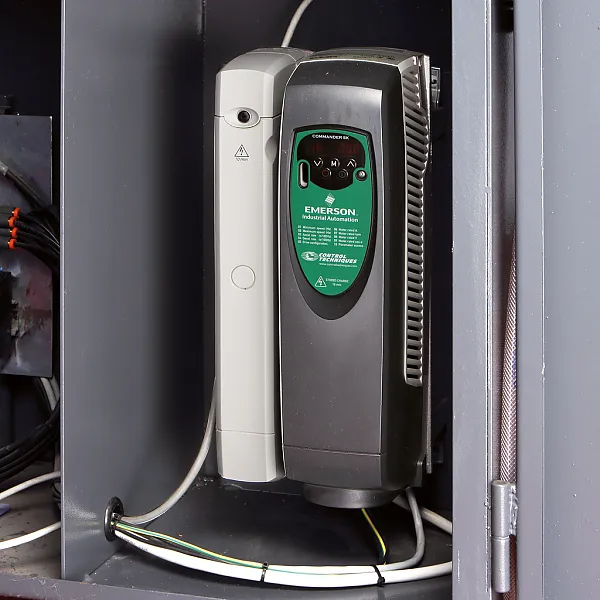

- Elektronischer Inverter für die stufenlose Regulierung der Bandgeschwindigkeit von 15 bis 100 m/min

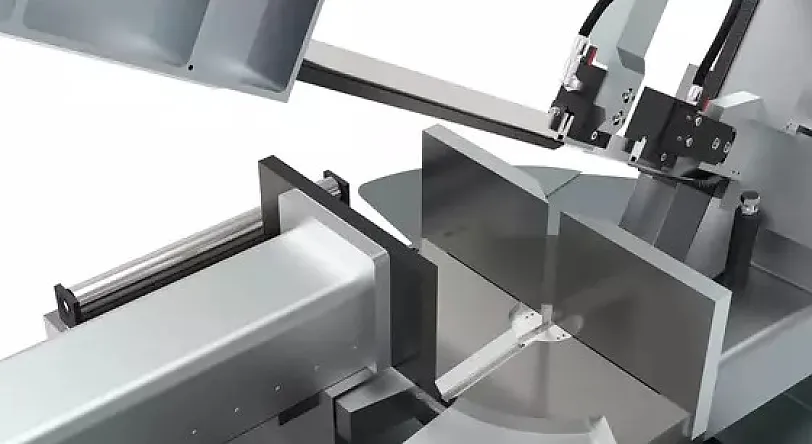

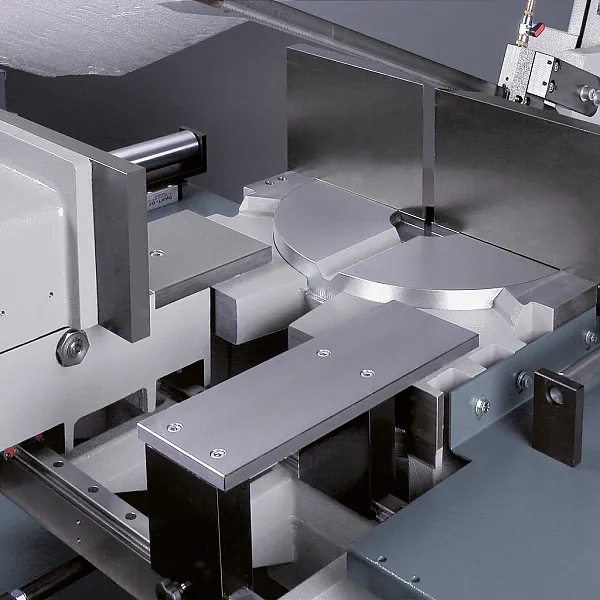

- Grosser Drehtisch mit einem Durchmesser von 280 mm und mit eingravierter exakter Feinskalierung, leicht verstellbar und gelagert

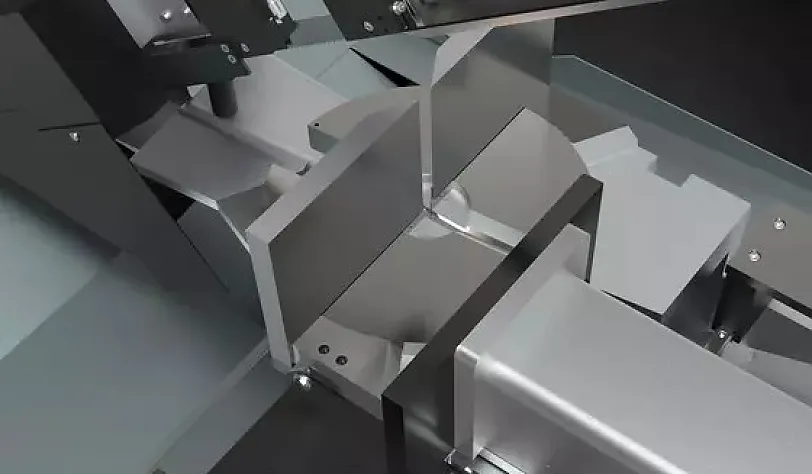

- Breite Auflagefläche sorgt für Stabilität und Sicherheit während des Schnittvorgangs
- Verstellbare Auflagerolle auf Linearführung mit Kugelumlaufschlitten sorgt für ein schnelles und präzises Verschieben, bis zum maximalen Schneidbereich der Säge (auch auf Gehrung)

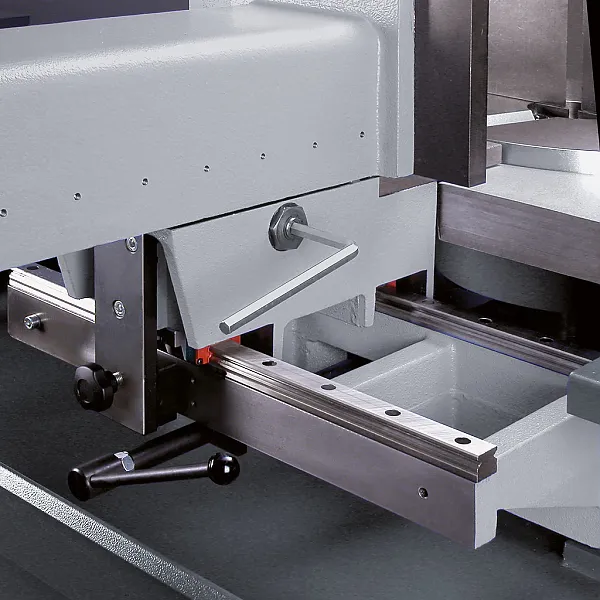

- Hydraulischer Maschinenschraubstock auf doppelten Linearführungen mit Schnellverstellung
- Handbediente Bandspannkontrolle mit Anzeige auf dem Display mittels elektronischem Umrechner

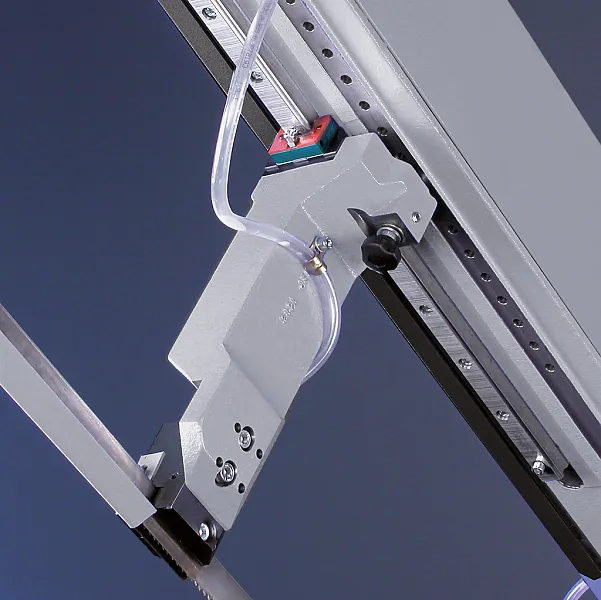

- Manuell verstellbare Bandführung die auf Kugelumlauf-Linearführung gleitet

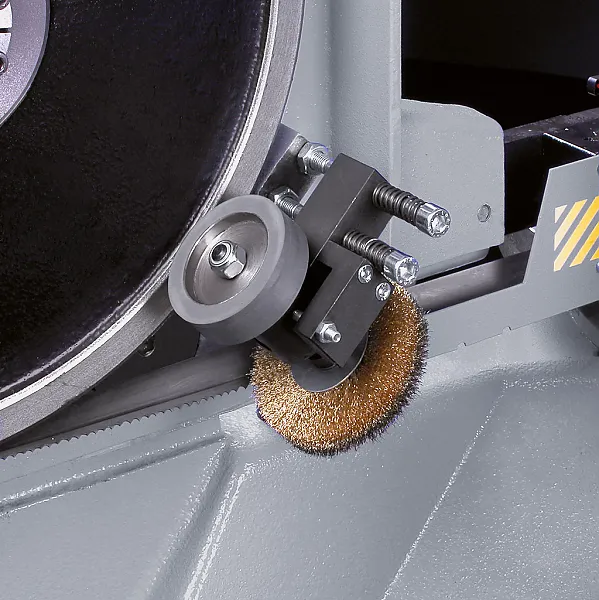

- Angetriebene Späneräumbürste
- Elektrische Kühlmittelpumpe zur Kühlung und Schmierung des Sägebandes
- Kühlmittelpistole zum Abspülen der Arbeitsflächen
- Untergestell mit Kühlmittelwanne und Späneschublade
- Die Maschine ist für den Hubwagentransport vorgesehen
- Bi-Metall Sägeband für Voll – und Profilmaterial
- Werkzeug und Gebrauchsanweisung mit Ersatzteilverzeichnis
Fragen zu MEP SHARK 452-1 SXI EVO?
Kontaktieren Sie uns
Weitere Produkte
Bandsäge

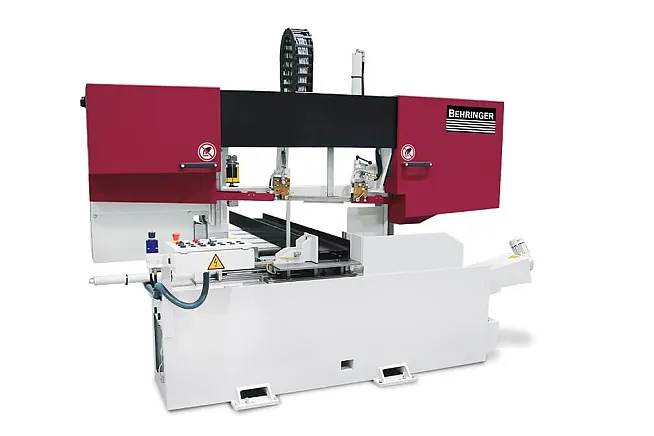

Behringer HBE Geradschnitt-Halbautomat
