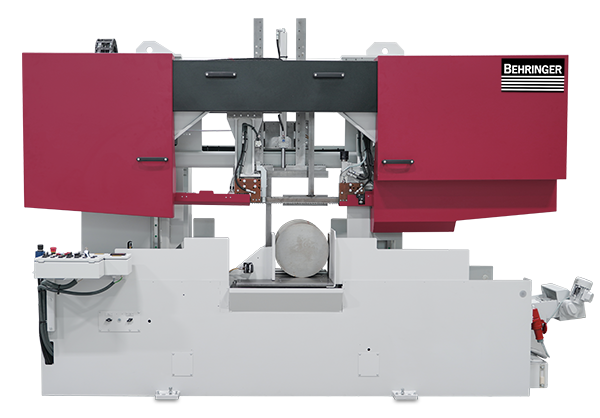

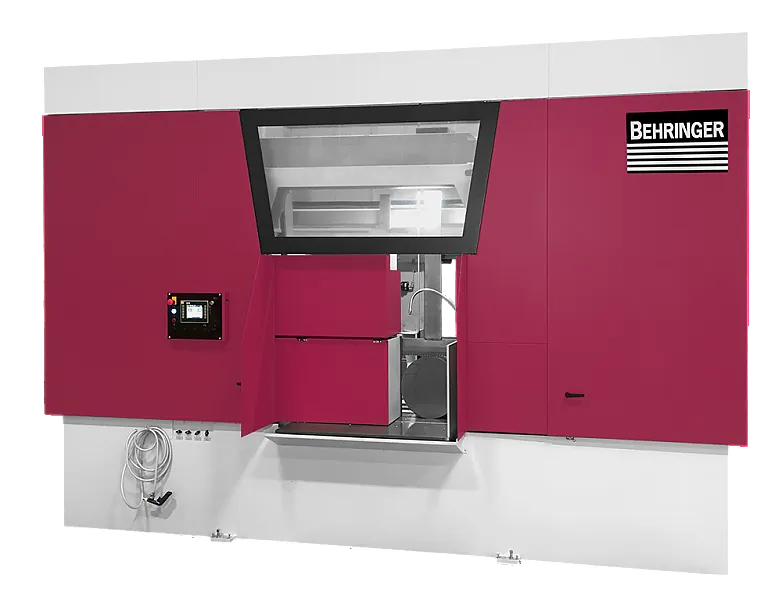

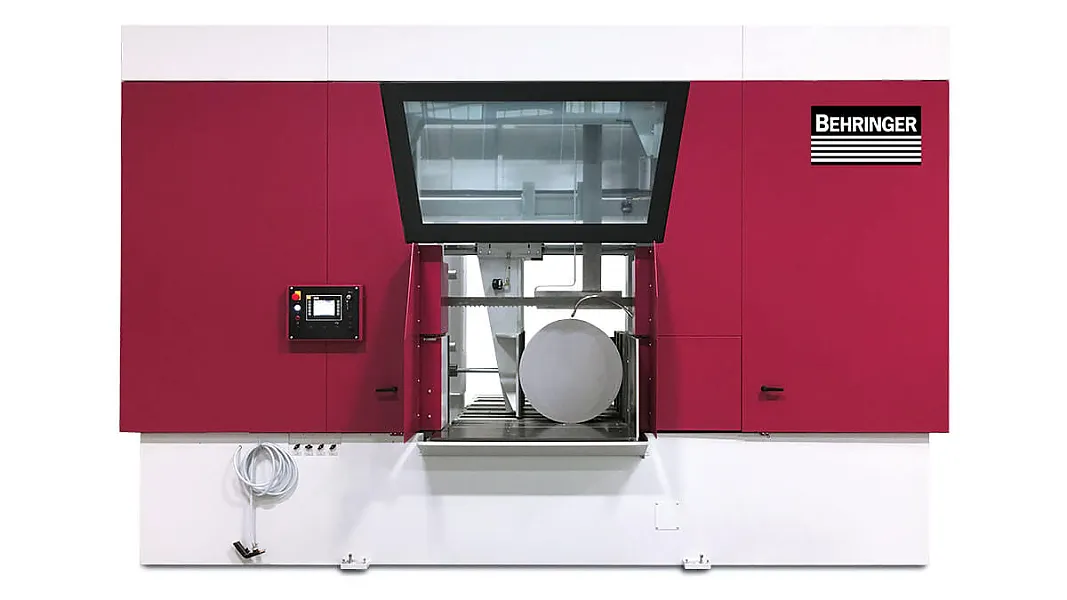

Behringer Scies à ruban automatiques à haute performance
série HBE Performance

Name: HBE Performance
Brand: Behringer

Grâce à sa construction particulièrement robuste et à l'utilisation conséquente de composants en fonte amortissant les vibrations, elle est également parfaitement adaptée aux applications difficiles dans la sidérurgie, l'industrie et la production de métaux. Avec ses caractéristiques de série telles que l´Auto-Feed-Control avec système d'alimentation en Servo, la surveillance continue des forces de coupe, l'évacuation efficace des copeaux et le nettoyage du ruban, son système de guidage précis en forme de portique et l'avance précise du matériau, elle offre un ensemble puissant.

Facts

Automatisation

entièrement automatique

Hauteur de la lame

54 – 67 mm

Matériau

Matériaux ferreux (primaire)

Max. Capacité de coupe ronde

560 – 1060 mm

Max. Capacité de coupe carrée

560 × 560 mm – 1060 × 1060 mm

Coupe d'onglet

non disponible

Longueur minimale de la pièce restante

55 mm

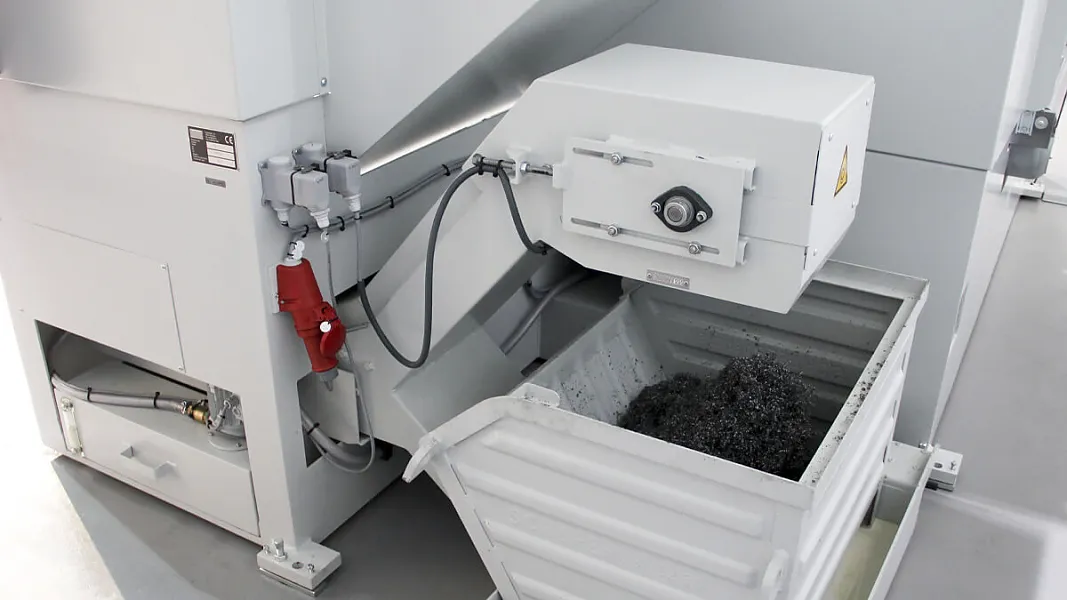

Behringer HBE 663 A - Späneentsorgung Materialfluss

Détails techniques

Modèle

HBE 560 A

HBE 663 A

HBE 860 A

HBE 1060 A

Zone de coupe 90° ronde

HBE 560 A

560 mm

HBE 663 A

660 mm

HBE 860 A

860 mm

HBE 1060 A

1060 mm

Zone de coupe 90° à plat

HBE 560 A

560 × 560 mm

HBE 663 A

710 × 660 mm

HBE 860 A

860 × 860 mm

HBE 1060 A

1060 × 1060 mm

Longueur de ravitaillement

HBE 560 A

500 mm

HBE 663 A

540 mm

HBE 860 A

500 mm

HBE 1060 A

500 mm

Moteur d'entraînement - à fréquence variable

HBE 560 A

5,5 kW

HBE 663 A

5,5 kW

HBE 860 A

5,5 kW

HBE 1060 A

7,5 kW

Commande d'avance

HBE 560 A

Servo par vis à billes

HBE 663 A

Servo par vis à billes

HBE 860 A

Servo par vis à billes

HBE 1060 A

Servo par vis à billes

Vitesse de coupe

HBE 560 A

10 – 110 m/min

HBE 663 A

10 – 110 m/min

HBE 860 A

10 – 110 m/min

HBE 1060 A

10 – 110 m/min

Dimension du ruban de scie

HBE 560 A

7800 × 54 (67) × 1,6 mm

HBE 663 A

8750 × 54 (67) × 1,6 mm

HBE 860 A

9875 × 67 (80) × 1,6 mm

HBE 1060 A

10505 × 67 (80) × 1,6 mm

Série HBE Performance

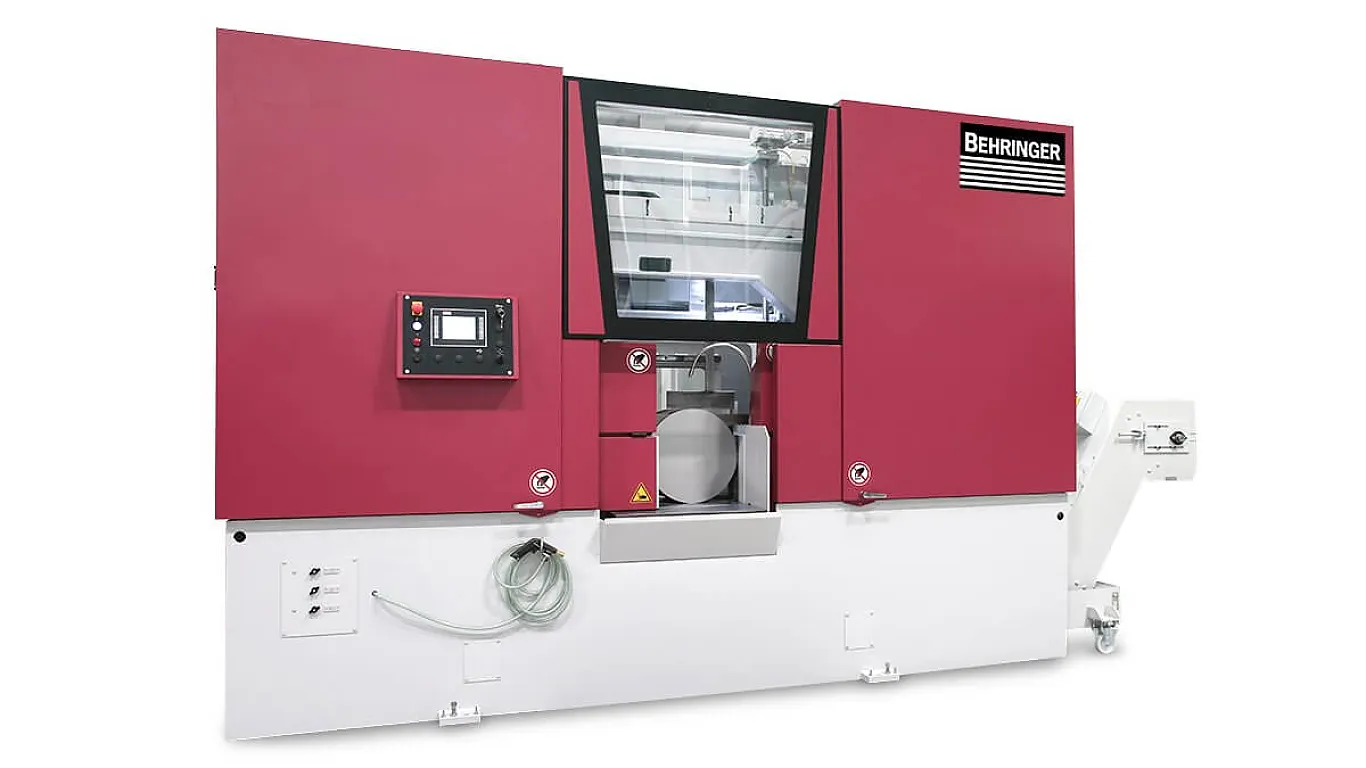

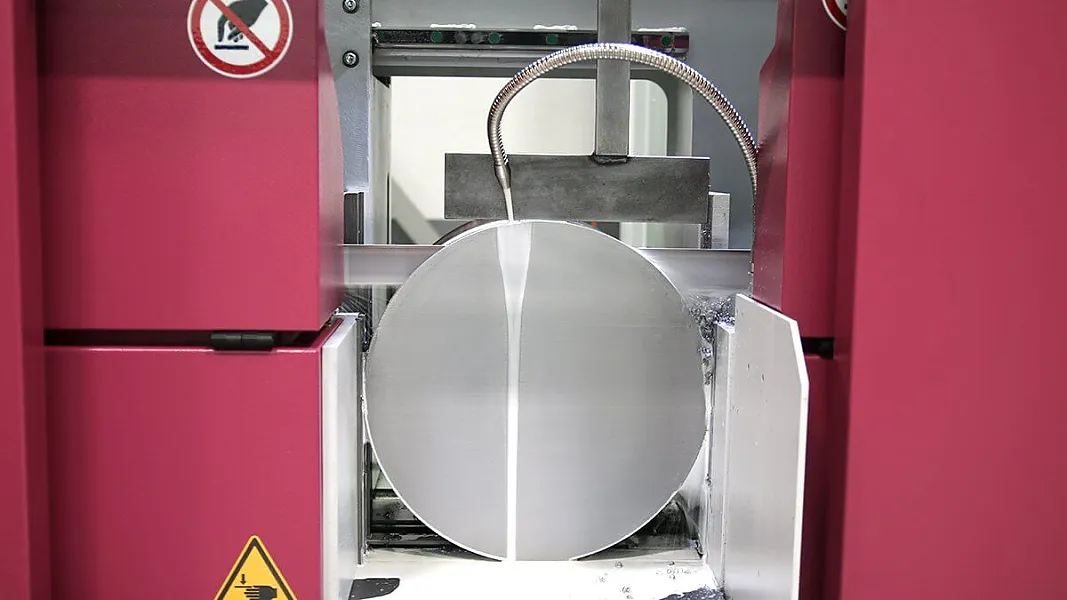

Les scies à ruban automatiques à haut rendement de la gamme HBE Performance sont conçues pour des applications exigeantes dans le commerce de l'acier, l'industrie et la production de métaux. Leur construction lourde et robuste, l'utilisation de la technologie servo la plus récente et leur système de guidage précis constituent les conditions préalables à l'utilisation économique des rubans de scie en métal dur et bimétallique. La HBE560A Performance montre ses points forts notamment lors de la coupe d'aciers à outils, d'aciers inoxydables ou de matériaux fortement alliés.

La scie HBE663A Performance est la spécialiste de la gamme HBE Performance pour le sciage de paquets. Grâce à son double étau et à ses mâchoires fixes amovibles, même les paquets cerclés peuvent être positionnés avec précision. En combinaison avec les dispositifs de serrage verticaux robustes, le paquet est serré en toute sécurité pendant le sciage. La pince d'alimentation peut être configurée pour le sciage de grandes longueurs de tronçons de 1 500 mm et 3 000 mm.

Behringer HBE 663 A - Servo-Vorschubsystem

Système d'avance servo

L'avance de scie s'effectue au moyen d'une vis à billes et d'un servomoteur. Il en résulte des temps improductifs considérablement réduits et des avances de scie plus précises. Votre avantage : une meilleure performance de coupe et une plus longue durée de vie des rubans !

Éléments de guidage du ruban en fonte grise

sont fabriqués par BEHRINGER et permettent d'amortir les vibrations directement à l'interface, augmentant ainsi la durée de vie des outils.

Behringer HBE 560 A - Bandführende Teile aus Grauguss

Plus de caractéristiques

Auto-Feed-Control

Sélection du matériau à scier dans une vaste base de données de matériaux. L'AFC calcule automatiquement les valeurs optimales pour l'avance de scie et la vitesse de coupe.

Double serrage

offre une fiabilité du processus - en particulier lors du sciage de paquets ou de coupes individuelles. Les mors de serrage sont disposées côté entrée et sortie et serrent à la fois le matériau de départ et les pièces sciées.

Puissant convoyeur à copeaux

Élimination optimale des copeaux grâce au support de la machine en forme d'entonnoir et au convoyeur de copeaux à raclettes situé en dessous avec réservoir de liquide de refroidissement intégré. La hauteur de décharge de 800 mm permet l'utilisation de grands bac à copeaux.

Utilisation économique des rubans en carbure

grâce à une construction robuste, à l'utilisation des dernières technologies en matière d'asservissement et à une élimination bien pensée des copeaux.

Système de guidage précis dans la conception du portique.

La combinaison d'un cadre de scie stable et peu vibrant et du système de guidage linéaire dans la conception du portique garantit les meilleurs résultats de coupe et une durée de vie maximale.

Réglage automatique du bras de guidage

Résultat de sciage optimal sans effort de réglage, même en cas de changement fréquent de la largeur du matériau.

Contrôle sensible de la pression de coupe BEHRINGER

augmente les performances de coupe lors du sciage de tubes et de profilés, car il adapte automatiquement l'avance scie de la machine aux changements de section du matériau. Grâce à la disposition directement à l'arrière du ruban, le système se règle rapidement et précisément.
