Behringer Bandsägeautomat
HBE Performance

Name: HBE Performance Bandsägeautomat
Brand: Behringer

Durch Ihren besonders robusten Aufbau und dem konsequenten Einsatz schwingungsdämpfender Gusskomponenten sind sie für rauen Einsatz im Stahlhandel, Industrie und Metallerzeugung bestens geeignet. Mit ihren serienmässige Features wie Auto-Feed-Control mit Servo-Vorschubsystem, kontinuierlicher Überwachung der Schnittkräfte, effizienter Späneabfuhr und Sägebandreinigung, ihrem präzisen Führungssystem in Portalbauweise und dem präzisen Materialnachschub bietet sie ein leistungsstarkes Gesamtpaket.

Facts

Automatisierung

vollautomatisch

Sägebandhöhe

54 – 67 mm

Werkstoffe

Eisenwerkstoffe (primär)

Max. Schnittbereich rund

560 – 1060 mm

Max. Schnittbereich 4-kant

560 × 560 mm – 1060 × 1060 mm

Gehrungseinstellungen

nicht vorhanden

Mindestreststücklänge

55 mm

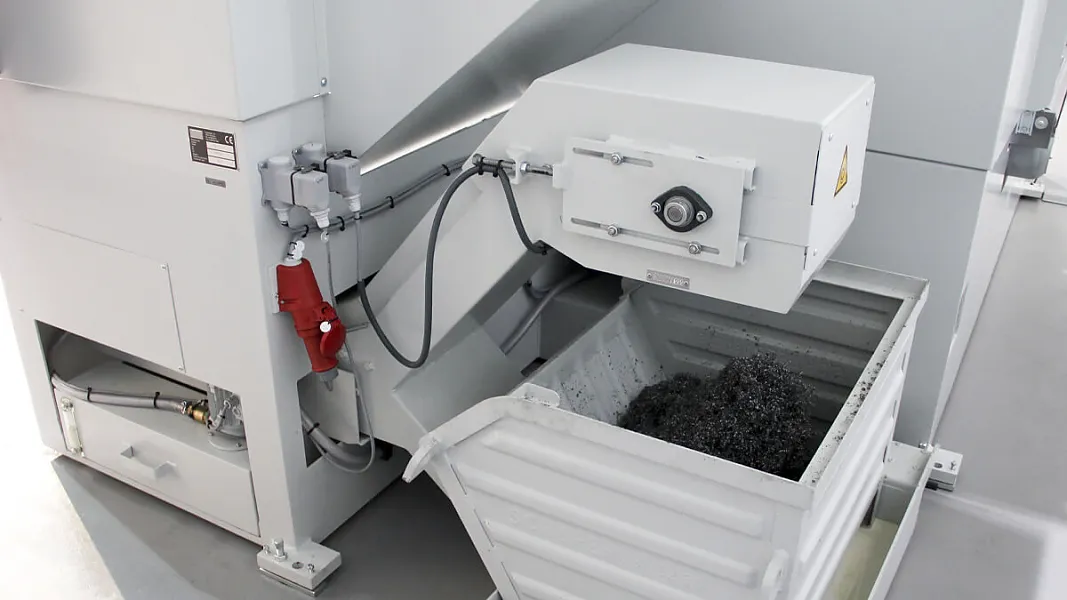

Behringer HBE 663 A - Späneentsorgung Materialfluss

Technische Daten

Modell

HBE 560 A

HBE 663 A

HBE 860 A

HBE 1060 A

Schnittbereich 90° rund

HBE 560 A

560 mm

HBE 663 A

660 mm

HBE 860 A

860 mm

HBE 1060 A

1060 mm

Schnittbereich 90° flach

HBE 560 A

560 × 560 mm

HBE 663 A

710 × 660 mm

HBE 860 A

860 × 860 mm

HBE 1060 A

1060 × 1060 mm

Nachschublänge

HBE 560 A

500 mm

HBE 663 A

540 mm

HBE 860 A

500 mm

HBE 1060 A

500 mm

Antriebsmotor – frequenzgeregelt

HBE 560 A

5,5 kW

HBE 663 A

5,5 kW

HBE 860 A

5,5 kW

HBE 1060 A

7,5 kW

Vorschubsteuerung

HBE 560 A

Servo über Kugelrollspindel

HBE 663 A

Servo über Kugelrollspindel

HBE 860 A

Servo über Kugelrollspindel

HBE 1060 A

Servo über Kugelrollspindel

Schnittgeschwindigkeit

HBE 560 A

10 – 110 m/min

HBE 663 A

10 – 110 m/min

HBE 860 A

10 – 110 m/min

HBE 1060 A

10 – 110 m/min

Sägebandabmessung

HBE 560 A

7800 × 54 (67) × 1,6 mm

HBE 663 A

8750 × 54 (67) × 1,6 mm

HBE 860 A

9875 × 67 (80) × 1,6 mm

HBE 1060 A

10505 × 67 (80) × 1,6 mm

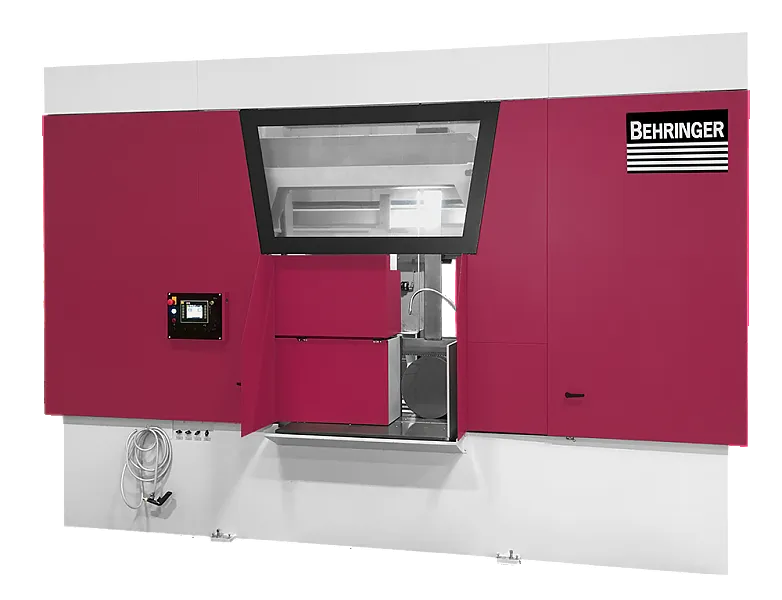

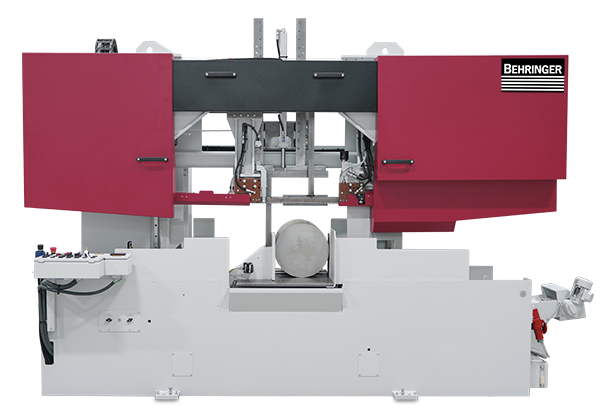

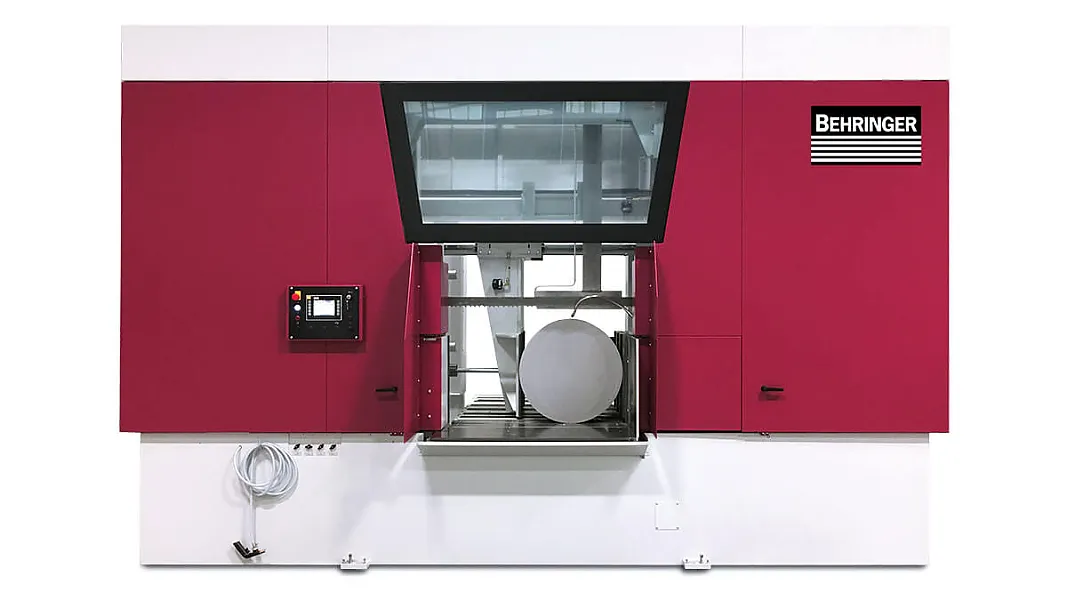

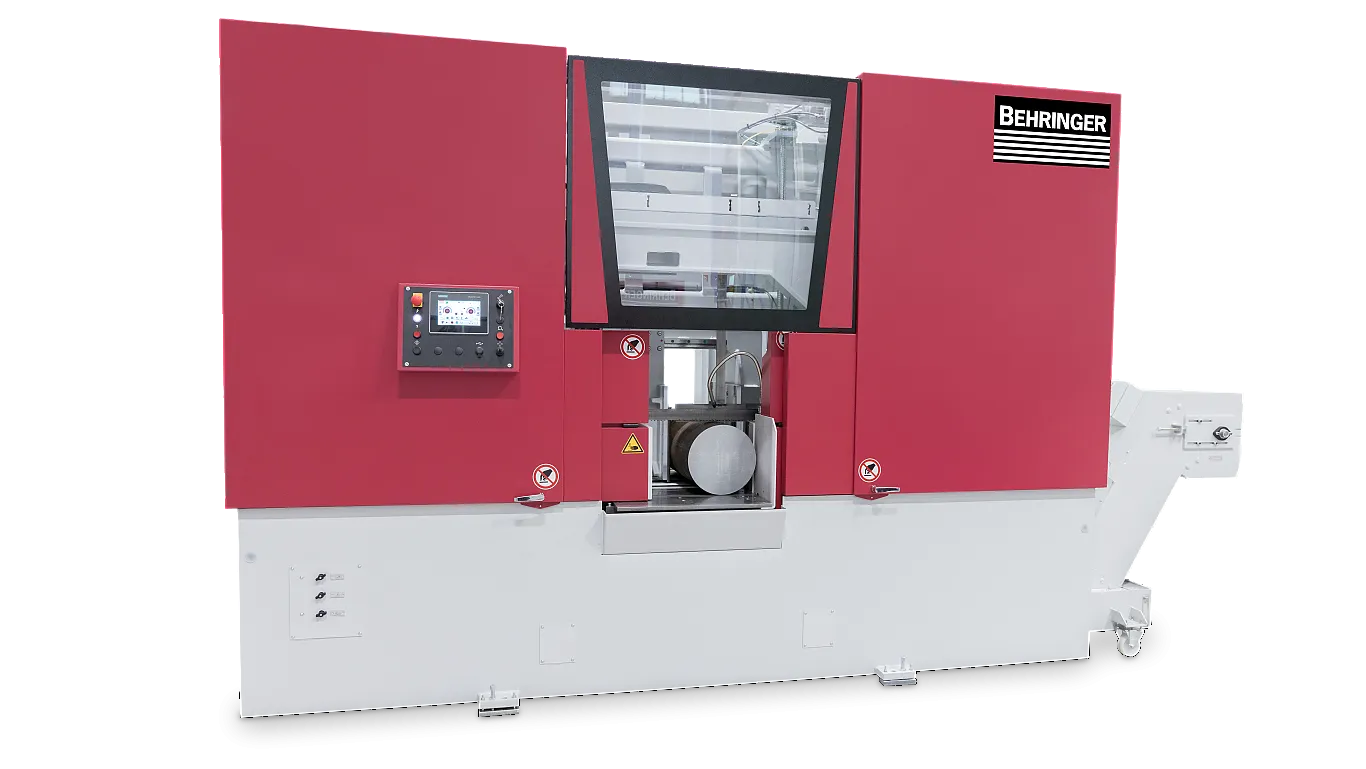

HBE Performance Baureihe

Die Performance Baureihe besteht aus vier Modellen mit einem maximalen Schnittbereich von 560 mm bis 1060 mm und ist für den anspruchsvollen Einsatz im Stahlhandel, Industrie und der Metallerzeugung konzipiert. Eingesetzt zum Trennen grosser Rohre oder Vollmaterialien aus Stahl, Kunststoff oder hochlegierten Werkstoffen überzeugen sie durch präzise und leistungsstarke Schnitte und einfaches Materialhandling. Die Maschinen sind extrem robust für den rauen Betrieb ausgelegt. Trotz ihrer Vollumhausung und Einhaltung aktueller Sicherheitsnormen bieten sie eine gute Zugänglichkeit und besondere Features für Einzelschnitte.

Die HBE 663A Performance ist der Spezialist der HBE Performance Baureihe zum Sägen von Materialpaketen. Durch ihren Doppelspannstock und die abrückenden Festbacken lassen sich auch umreifte Pakete präzise positionieren. In Verbindung mit den robusten Vertikalspanneinrichtungen wird das Paket beim Sägen sicher gespannt. Der Nachschubgreifer ist zum Sägen langer Abschnittlängen in den Längen 1500 mm und 3000 mm konfigurierbar.

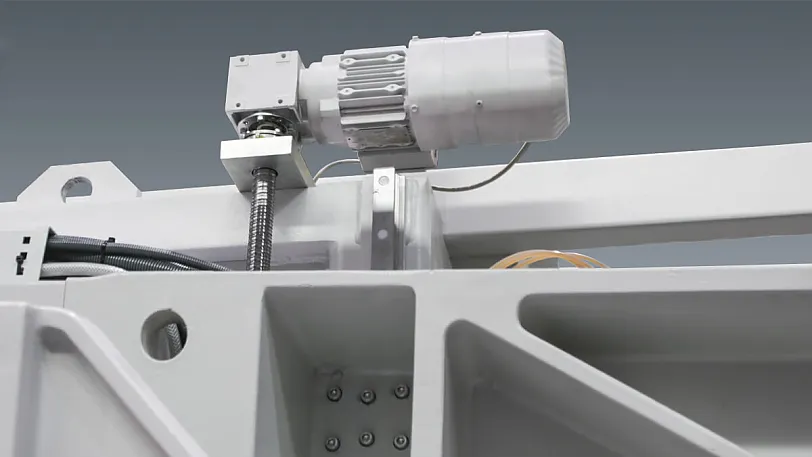

Behringer HBE 663 A - Servo-Vorschubsystem

Servo-Vorschubsytem

Der Sägevorschub erfolgt mittels Kugelrollspindel und Servomotor. Dadurch ergeben sich wesentlich kürzere Nebenzeiten und präzisere Sägevorschübe. Ihr Vorteil: höhere Schnittleistung und längere Bandstandzeiten.

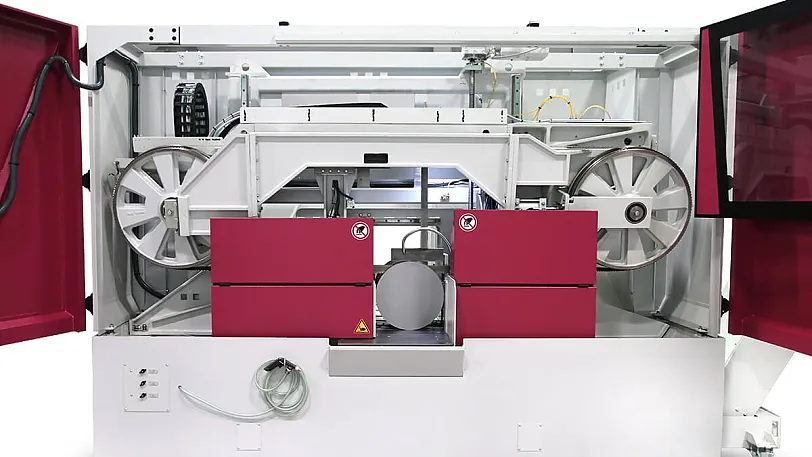

Bandführende Teile aus Grauguss

sind made by Behringer und sorgen für die Schwingungsdämpfung direkt an der Schnittstelle und damit für eine Erhöhung der Werkzeugstandzeiten.

Weitere Features:

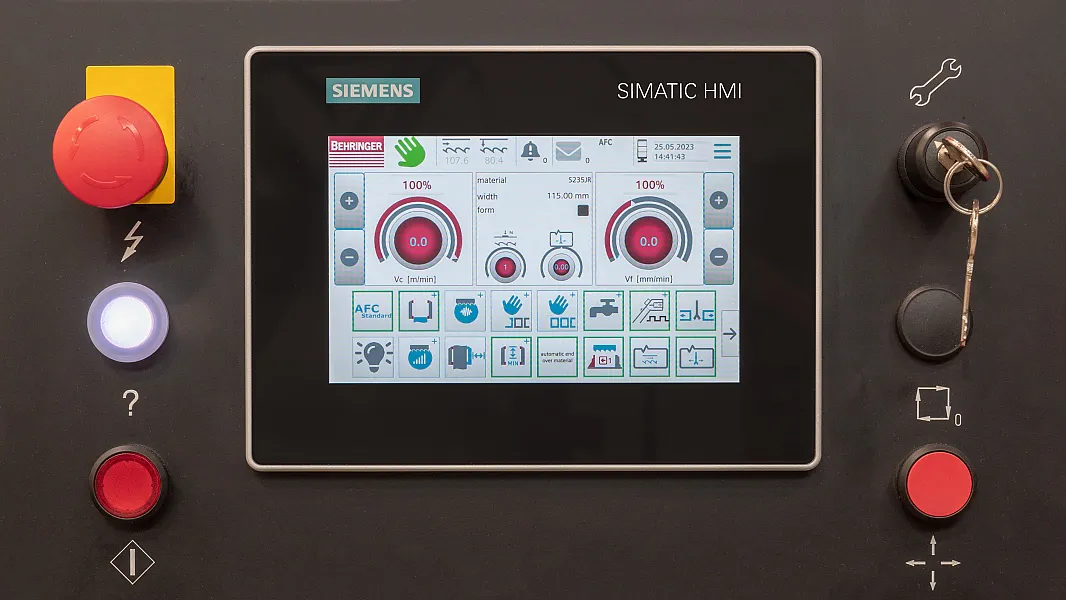

Auto-Feed-Control

Auswahl des zu sägenden Werkstoffs in umfangreicher Materialdatenbank. Die AFC berechnet die optimalen Werte für Sägevorschub und Schnittgeschwindigkeit automatisch.

Doppelspannstock

bietet Prozesssicherheit – gerade beim Sägen von Paketen oder im Einzelschnitt. Die Spannbacken sind auf der Zu- und Abfuhrseite angeordnet und Klemmen sowohl Ausgangsmaterial als auch gerade gesägte Abschnitte.

Leistungsstarker Späneförderer

Optimale Späneentsorgung durch trichterförmigen Maschinenständer und darunterliegenden Kratzer-Späneförderer mit integriertem Kühlmitteltank. Die Auswurfhöhe von 800 mm erlaubt den Einsatz grosser Spänekübel.

Wirtschaftlicher Einsatz von Hartmetall-Sägebändern

durch robusten Aufbau, Einsatz modernster Servo-Technologie und durchdachter Späneentsorgung.

Präzises Führungssystem in Portalbauweise

Die Kombination aus stabilem, vibrationsarmem Sägerahmen und dem linearen Führungssystem in Portalbauweise sorgen für beste Trennergebnisse und maximale Gebrauchsdauer.

Automatische Führungsarmeinstellung

Optimales Sägeergebnis ohne Einstellaufwand – auch bei oft wechselnden Materialbreiten.

Feinfühlige Behringer Schnittdruckregelung

erhöht die Schnittleistung beim Sägen von Rohren und Profilen, da sie den Sägevorschub der Maschine automatisch an die wechselnden Materialquerschnitte anpasst. Durch die Anordnung direkt am Sägebandrücken regelt das System reaktionsschnell und präzise.
