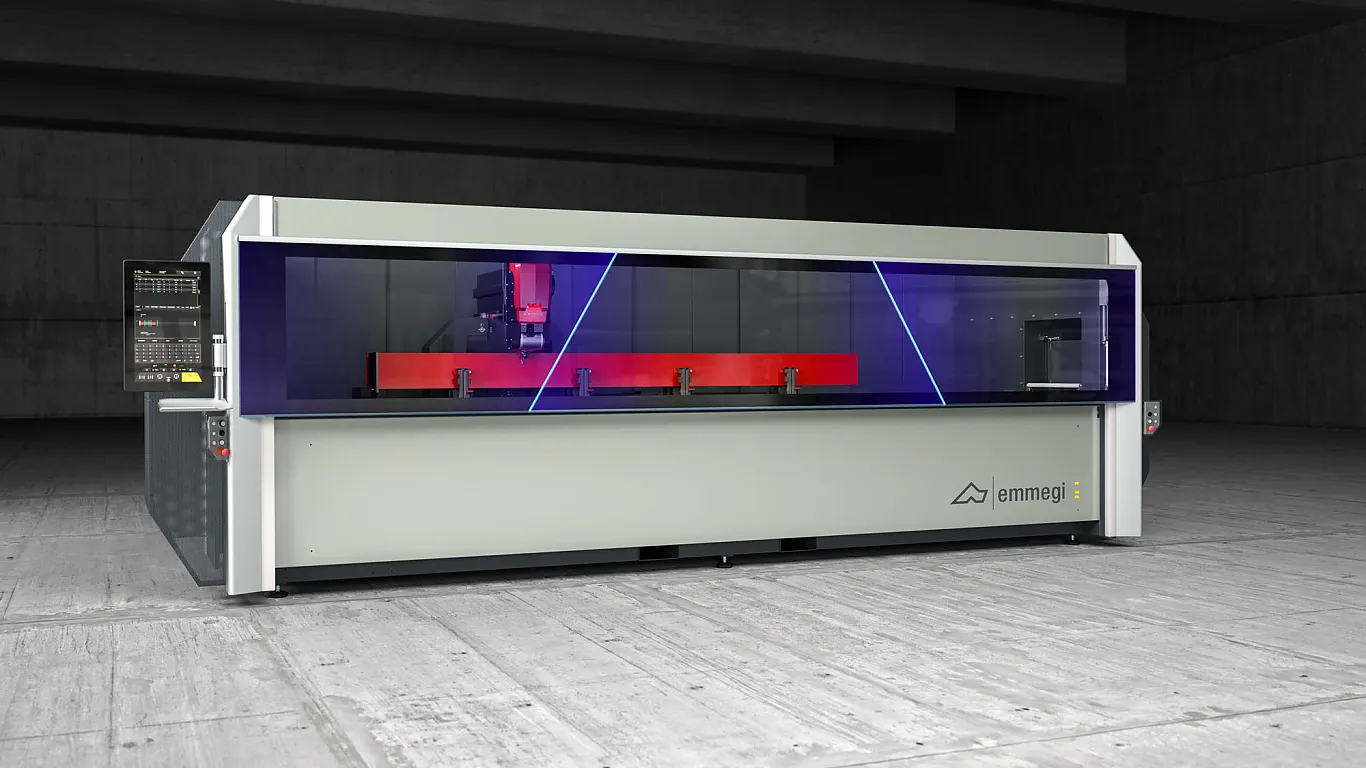

Emmegi Comet X4
Centre d'usinage CNC à 4 axes contrôlés, consacré à l'usinage des barres et des pièces en aluminium, PVC, alliages légers en général et acier jusqu’à 2 mm. Il est équipé d’un magasin outils à 10 postes en mesure d’abriter un renvoi d’angle et une fraise-disque de façon à pouvoir exécuter des usinages sur les 5 faces de la pièce. Il usine des barres jusqu'à 4 m de longueur. Le 4ème axe CN permet à l'électrobroche de tourner de 0° à 180°, en se positionnant à n’importe quel angle intermédiaire. La machine peut donc effectuer des usinages sur la face supérieure et sur celles latérales du profil à n’importe quelle inclinaison comprise dans la plage. Le centre dispose par ailleurs d’une table d’usinage mobile qui facilite l’opération de chargement/déchargement de la pièce et augmente considérablement la section usinable.
Facts
Nombre d'axes
4
Matériau
Aluminium, PVC, Acier
Couper & séparer
Non
Max. X
4000 mm / 8000 mm (fonction de surlongueur)
Max. Y
300 mm
Max. Z
250 mm
Nb. d'outils
10
Diamètre de la lame
180 mm
Puissance de la broche
7 kW

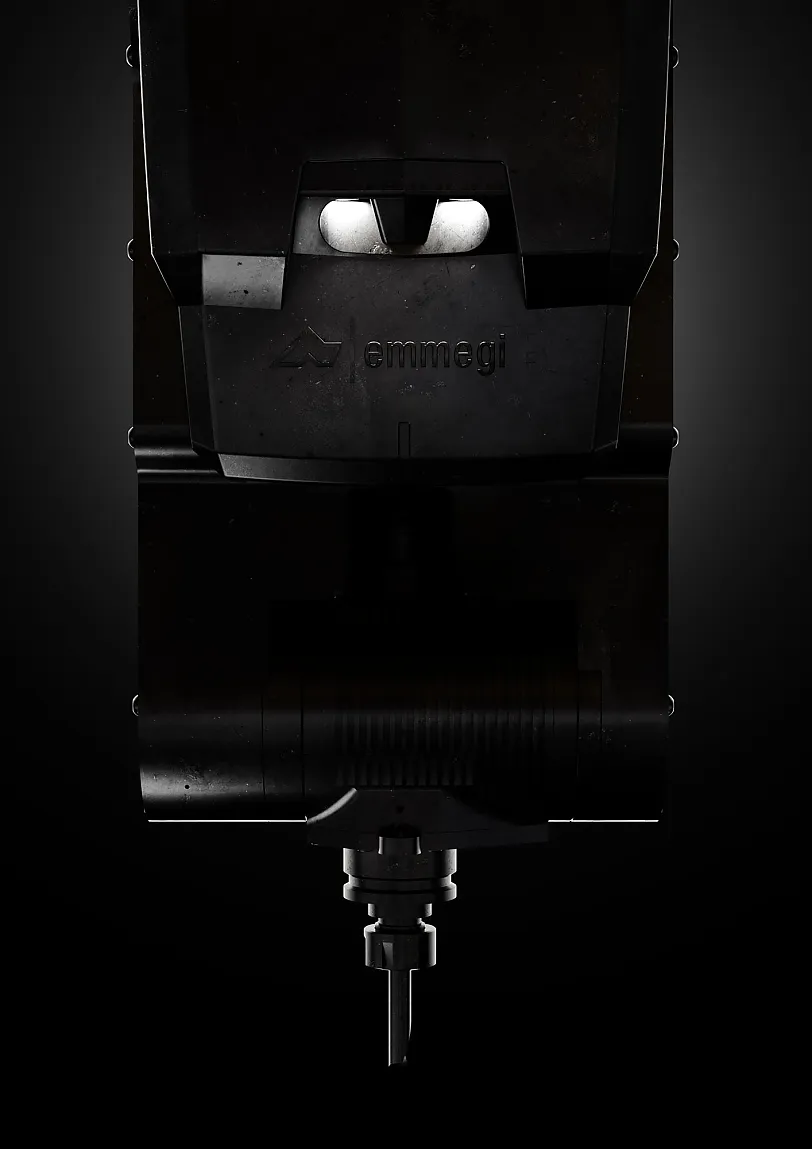

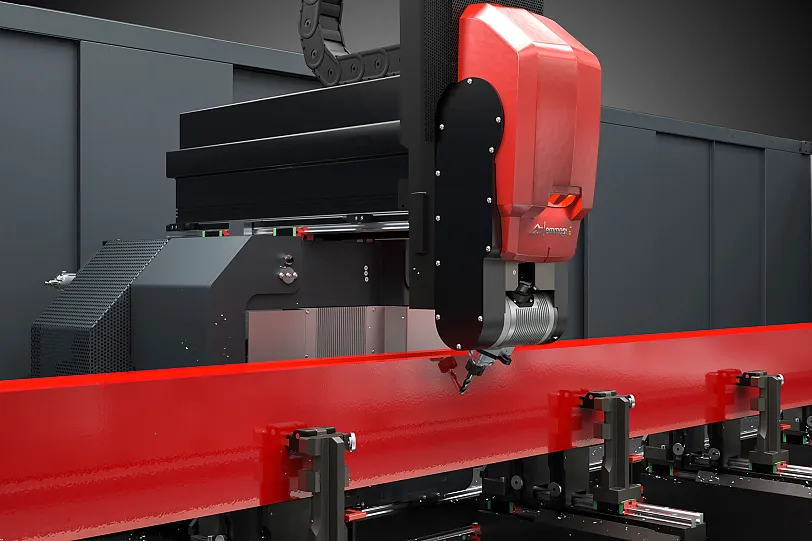

Puissance et flexibilité de l'électrobroche
L'électrobroche de 7 kW en S1 à couple élevé permet d'effectuer des usinages lourds. Son déplacement le long de l'axe A permet des rotations de 0° à 180° et l'usinage du profilé sur 3 faces sans repositionnement. Il est possible de l'utiliser sur certains types d'extrudés en acier comme sur des profils en aluminium, grâce à la disponibilité d'une installation de lubrification, programmable à travers le logiciel, dont le double réservoir permet d'utiliser aussi bien de l'huile à diffusion minimale qu'un micro-brouillard à eau avec émulsion d'huile.

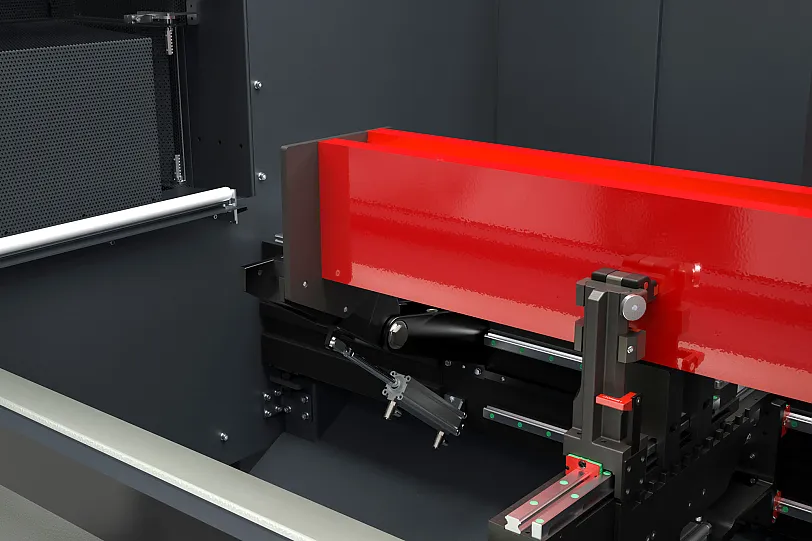

Butées pneumatiques
La machine est équipée de butées solides qui permettent de référencer la barre ; l'une est située sur le côté gauche (standard) et l'autre sur le côté droit (en option). Chaque butée, actionnée par un cylindre pneumatique, est de type escamotable et est sélectionnée automatiquement en fonction des usinages à effectuer par le logiciel de la machine. Les avantages de la double butée consistent en la possibilité de charger plusieurs pièces de profilés pour des usinages en mode pièces multiples et celle d'effectuer le repositionnement de la barre ou de la section de barre ainsi que d'effectuer des usinages sur des profilés particulièrement longs.

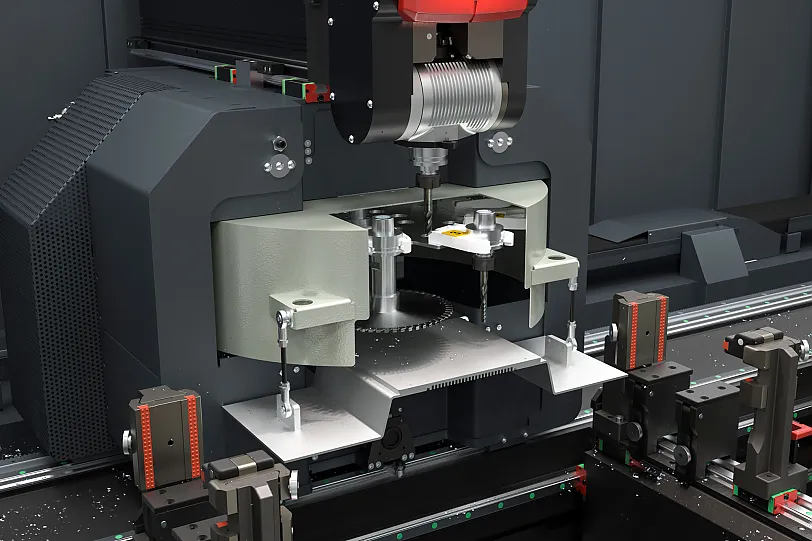

Magasin outils
Le magasin porte-outils, intégré à l’axe X, en dessous de l’électrobroche et en position arrière par rapport à celle-ci, permet de réduire considérablement la durée requise pour l’opération de changement d’outil. Cette fonction s’avère particulièrement utile pour les usinages en début et en fin de barre extrudée : en effet, le magasin et l’électrobroche se déplaçant à la même vitesse dans les postes correspondants, toute course en direction du magasin est ainsi évitée. Le magasin peut contenir jusqu'à 10 porte-outils avec les outils respectifs, que l'utilisateur peut configurer comme il le souhaite. Un capteur détecte le positionnement correct des cônes.
Étaux
Le logiciel de la machine, en fonction de la longueur de la pièce et des usinages à effectuer, est en mesure de déterminer en toute sécurité la hauteur de positionnement de chaque groupe d'étaux. Le positionneur automatique permet d'accrocher chaque groupe d'étaux et de le déplacer par le déplacement du chariot. Cette opération est effectuée avec une vitesse et une précision maximum, évitant ainsi des temps longs et les risques de collision et facilitant l'utilisation de la machine par des opérateurs moins expérimentés.

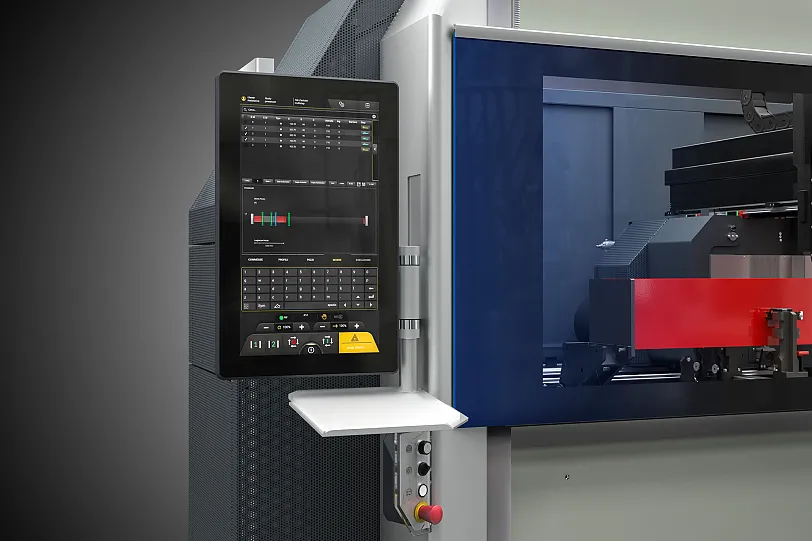

Interface opérateur
La possibilité de faire pivoter le moniteur sur l'axe vertical permet à l'opérateur de voir l'écran depuis n'importe quelle position. L'interface opérateur utilise un écran tactile de 24", format 16:9, mode portrait, doté des connecteurs USB nécessaires pour se connecter à distance avec un PC et la CNC. Elle utilise également un clavier et une souris et est prédisposée pour la connexion d'un lecteur de code-barres et du clavier à distance.

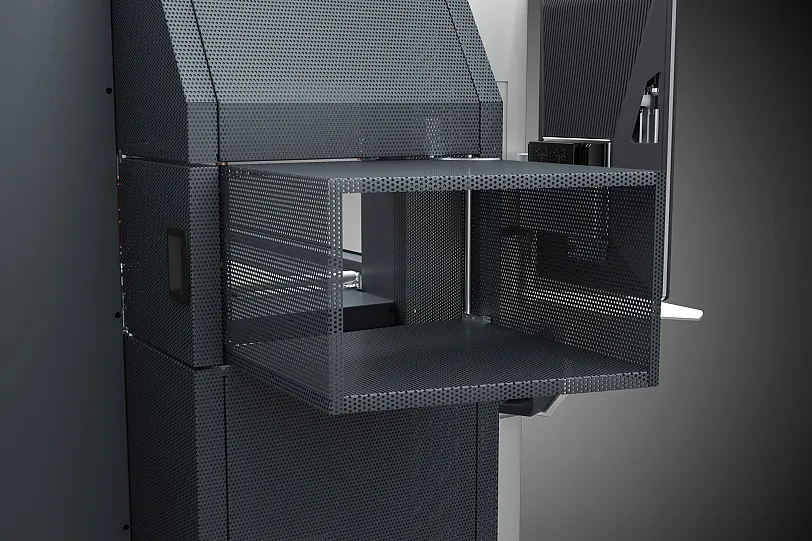

Tunnel escamotable
Le tunnel s'intègre à l'esthétique et au design de la machine : la tôle perforée lui donne de la transparence et de la légèreté, il s'ouvre et se ferme selon les besoins. Sa longueur réduite quand il n'est pas utilisé permet de gagner de la place dans l'atelier. La zone de sortie du tapis porte-copeaux et son moteur sont intégrés au bas de la machine dans une logique de design esthétique et fonctionnel.
