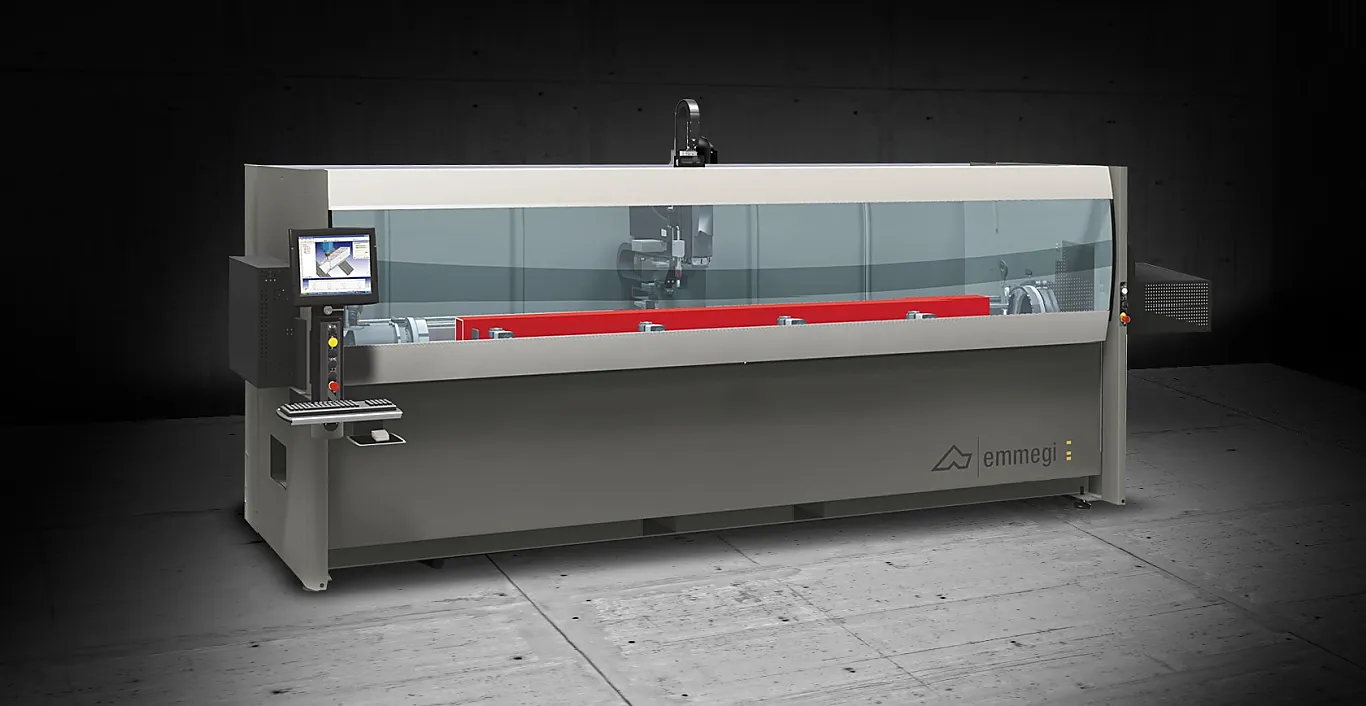

Emmegi Phantomatic T3 STAR

Name: Phantomatic T3 STAR
Brand: Emmegi

emmegi Phantomatic T3 STAR - Profilbearbeitungscenter

Fiche technique Phantomatic T3 STAR Catalogue Phantomatic Série

Centre d’usinage CNC à 4 axes contrôlés, consacré à l’usinage de barres ou de pièces en aluminium, en PVC, en alliages légers en général et en acier jusqu’à 3 mm. Groupes étau à positionnement automatique. Dispose d’un magasin d’outils à 4 places ou à 8 places (en option), avec la possibilité d’accueillir 2 unités angulaires et une fraise à disque. La présence du plan d’usinage rotatif (axe CN) permet d’usiner dans n’importe quel angle de - 90° à + 90° et sur les deux extrémités du profil avec renvoi d’angle à double sortie, avec table à 0°. Tous les axes à CNC sont absolus et ne demandent pas la mise à zéro lors du redémarrage de la machine.

Facts

Nombre d'axes

Matériau

Aluminium, PVC, Acier

Couper & séparer

Non

Max. X

3250 mm / 6500 mm (Fonction de surlongueur)

Max. Y

210 mm

Max. Z

215 mm

Nb. d'outils

4 standard, 8 en option

Diamètre de la lame

180 mm

Puissance de la broche

5,5 kW / 7,5 kW optionnel

emmegi Phantomatic T3 STAR - Bedieneroberfläche

Interface opérateur

Dans sa nouvelle version, la commande à interface suspendue permet à l’opérateur de voir l’écran à partir de n’importe quelle position, grâce à la possibilité de le faire pivoter sur l’axe vertical. L'interface opérateur dispose d'un écran tactile 15" doté de toutes les connexions USB nécessaires pour se connecter par interface avec le PC et CN. De plus, elle dispose d'un pupitre de commande, d'une souris et d'un clavier et elle est prévue pour la connexion d'un lecteur code-barres et d'un pupitre de commande à distance. Elle est équipée d'une prise USB frontale pour l'échange des données.

Butées pneumatiques

La machine est équipée de butées solides pour référencer la barre, une sur le côté droit et une sur le côté gauche. Chaque butée, actionnée par un cylindre pneumatique, est de type escamotable et est sélectionnée automatiquement en fonction des usinages à effectuer par le logiciel de la machine. Les avantages de la double butée consistent en la possibilité de charger plusieurs pièces de profilés pour des usinages en mode pièces multiples et celle d'effectuer le repositionnement de la barre ou de la section de barre ainsi que d'effectuer des usinages sur des profilés particulièrement longs.

emmegi Phantomatic T3 STAR - Pneumatische Anschläge

emmegi Phantomatic T3 STAR - Frässpindel-T

Électrobroche - T -

L’électrobroche de 5,5 Kw en S1, disponible sur demande dans la version avec une puissance de 7,5 kW en S1, à couple élevé, permet également d’exécuter des usinages lourds typiques du secteur industriel. Il est possible de l'utiliser sur certains types d'extrudés en acier comme sur des profils en aluminium, grâce à la disponibilité d'une installation de lubrification, programmable à travers le logiciel, dont le double réservoir permet d'utiliser aussi bien de l'huile à diffusion minimale qu'un micro-brouillard à eau avec émulsion d'huile.

Magasin outils

Le nouveau magasin porte-outil, de forme circulaire, permet de réduire l'encombrement et de positionner en toute sécurité les grands extrudés sur la machine, ainsi que de changer d'outil très rapidement. La couverture en tôle de protection assure une protection maximale des cônes contre les copeaux et les chocs accidentels. Le magasin peut contenir jusqu'à 4 (8 sur demande) porte-outils avec les outils respectifs, que l'utilisateur peut configurer comme il le souhaite.

emmegi Phantomatic T3 STAR - Werkzeugmagazin

emmegi Phantomatic T3 STAR - Spanneinrichtungen

Étaux

Le système d'étaux est doté d'un positionnement automatique au moyen de l'axe X. Cela permet de positionner très facilement chaque groupe étaux et de serrer ainsi le profil. L'indication de la position et la vérification du positionnement correct des étaux sont gérées par CN, en affichant les informations directement sur l'écran de contrôle.

Table basculante

Table basculante à contrôle numérique capable d'effectuer une rotation de - 90° à + 90°, y compris les angles intermédiaires. Cette solution permet d'effectuer des usinages sur des profils en acier, aluminium et PVC avec une vitesse et une précision maximum, sans recourir à la rotation manuelle de la pièce ou à l'utilisation d'agrégats angulaires, en exploitant la puissance de l'électrobroche dans toutes les conditions de travail.
