Behringer Platten- und Blockbandsägen

Behringer bietet ein umfassendes Maschinenprogramm, um Walzblöcke oder -platten wirtschaftlich zu konfektionieren. Von kleinen Vertikalbandsägen mit verfahrbarem Materialauflagetisch für Anwendung im Werkzeug- und Formenbau bis hin zu vollautomatischen Sägezellen zum Besäumen und automatischen Sägen von Quadern – bei Behringer erhalten Sie die passende Maschine.

Facts

Automatisierung

halbautomatisch

Sägebandhöhe

41 mm

Werkstoffe

Stahl, Alu

Schnittbereich rund

680 – 1600 mm

Schnittbereich 4-kant

680 × 400 mm – 1600 × 1200 mm

Gehrungseinstellungen

nicht vorhanden

Mindestreststücklänge

Vergleichsliste hinzufügen

Technische Daten

Modell

LPS

LPSA

VPS

Schnittlänge

LPS

2000 / 3000 / 4000 / 6000 mm

LPSA

4100 / 6100 / 8100 mm

VPS

-

Schnittbreite

LPS

680 / 1200 / 1600 mm

LPSA

1600 / 2000 / 2500 mm

VPS

1600 / 2000 / 2250 mm

Schnitthöhe

LPS

400 / 600 / 800 / 1000 / 1200 / 1400 / 1600 mm

LPSA

250 / 400 mm

VPS

600 mm

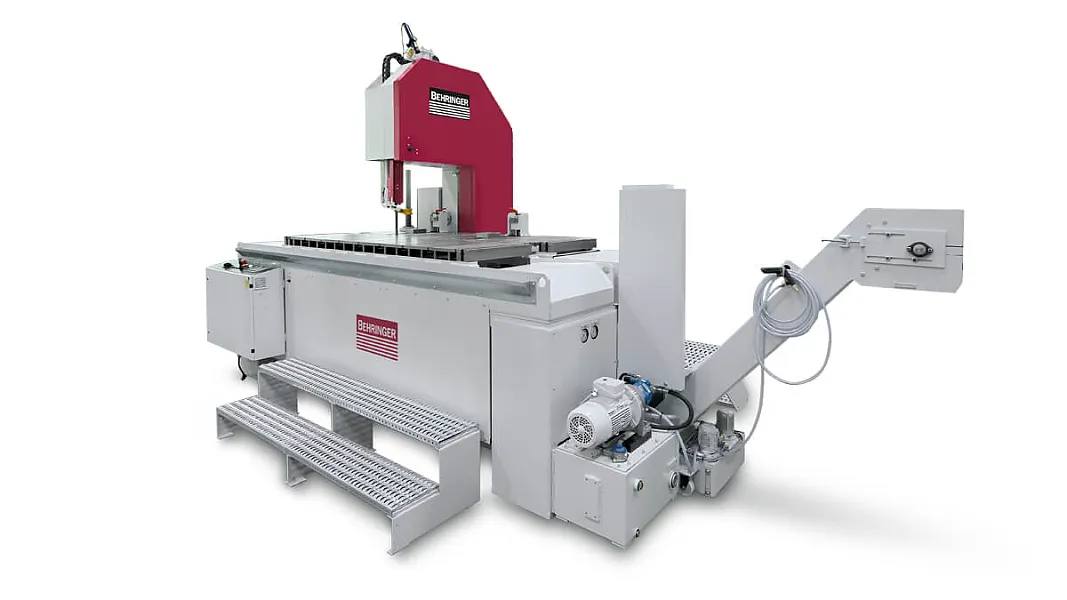

Halbautomatische Platten-und Blockbandsägen Baureihe LPS

Die kleinen Halbautomaten – kompakte Maschinen für flexible Anwendungen

Die kompakten 2-Rad-Block-und Plattenbandsägen von Behringer sind robust aufgebaut, flexibel in der Anwendung und dabei platzsparend. Die gute Zugänglichkeit erleichtert das Rüsten ungemein. Alle Werkstücke sind auf dem Tisch mit der Hand erreichbar. Ein Besteigen des Tisches ist zum Einrichten der Maschine nicht notwendig.

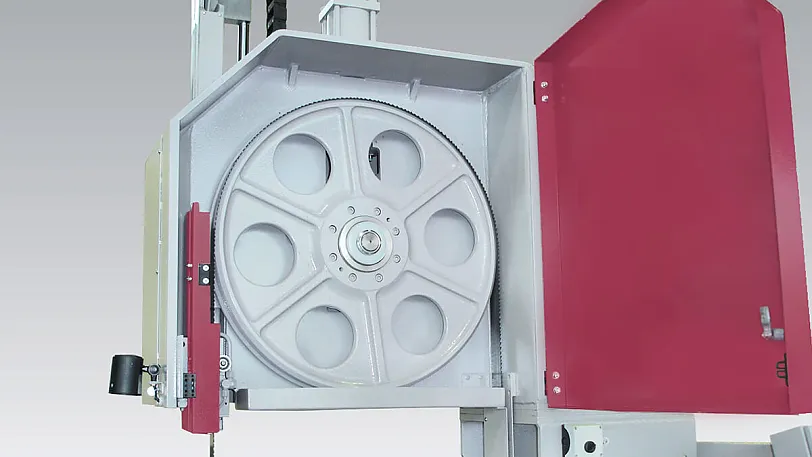

Behringer LPS 2-Rad - Bandführende Teile aus Grauguss

Bandführende Teile aus Grauguss

sind made by Behringer und sorgen für die Schwingungsdämpfung direkt an der Schnittstelle und damit für eine Erhöhung der Werkzeugstandzeiten.

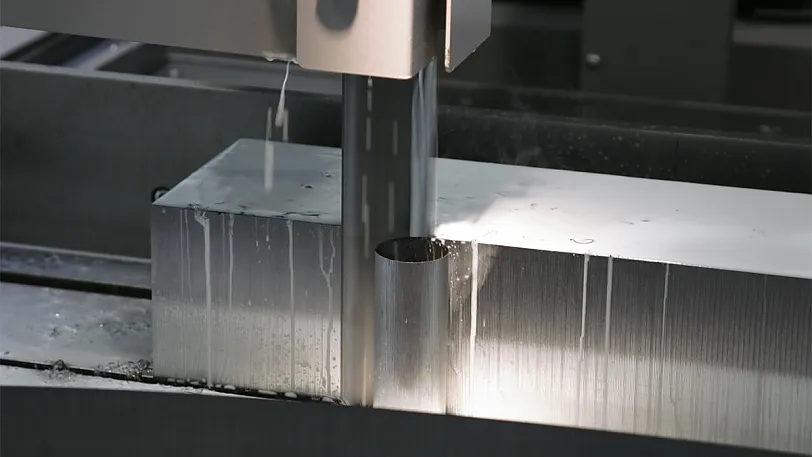

Unübertroffene Präzision und Schnittleistung

Hohe Schnittgenauigkeit, Laufruhe und lange Bandstandzeiten sind auf die besondere, verwindungssteife Konstruktion des Sägerahmens zurückzuführen. Alleinstellung: Die Krafteinleitung des Sägevorschubs direkt unterhalb der Schnittstelle.

Behringer LPS 2-Rad - Präzision

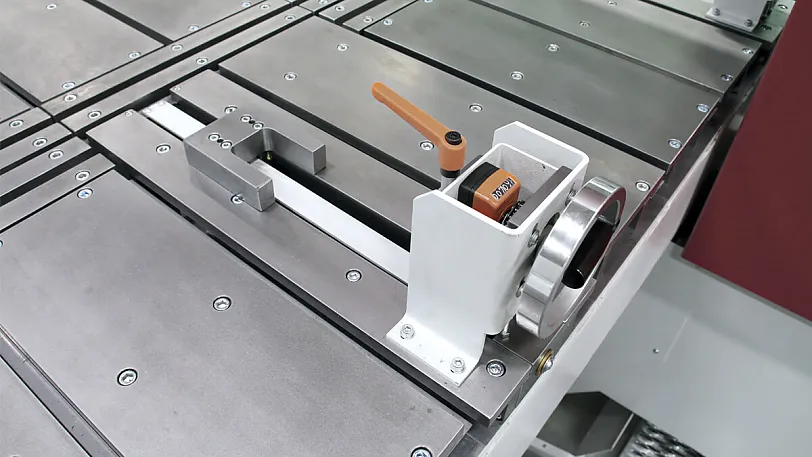

Behringer LPS 2-Rad - Tischvarianten

Anwendungsspezifische Tischvarianten

LPS Bandsägen können perfekt auf Ihre Anforderungen angepasst werden. Der Materialauflagetisch ist in Modulbauweise aufgebaut und kann im Rastermass von 250 mm variabel mit Zubehör ausgestattet werden.

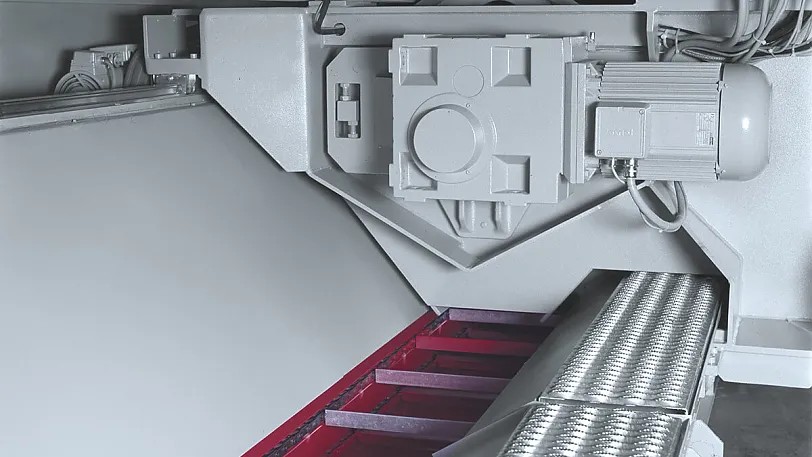

Servo-Vorschubsystem

Durch den Einsatz des Behringer Servo-Vorschubsystems wird ein konstanter Spanabtrag erzeugt und die Leistungsfähigkeit moderner Sägebänder besser genutzt. Die schnelle Reaktion des Servo-Vorschubsystems auf die Sensorik der Schnittdruckregelung verhindert konsequent Überbelastungen und vorzeitigen Verschleiss der Sägebänder.

Behringer LPS 2-Rad - Servo-Vorschubsystem

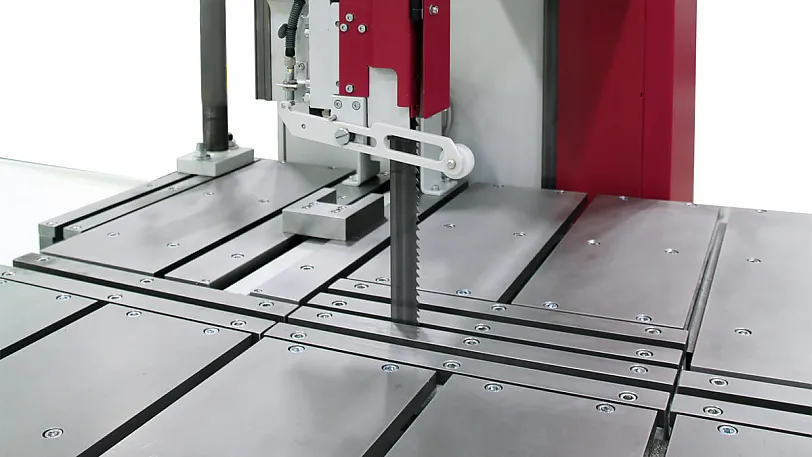

Behringer LPS 2-Rad - Bandführung und Spänereinigung

Durchdachtes Maschinenkonzept

Charakteristisch für die Platten-und Blockbandsägen von Behringer ist die Langschnittarbeitsweise. Das Werkstück bleibt auf dem Materialtisch gespannt, während die Sägeeinheit verfährt.

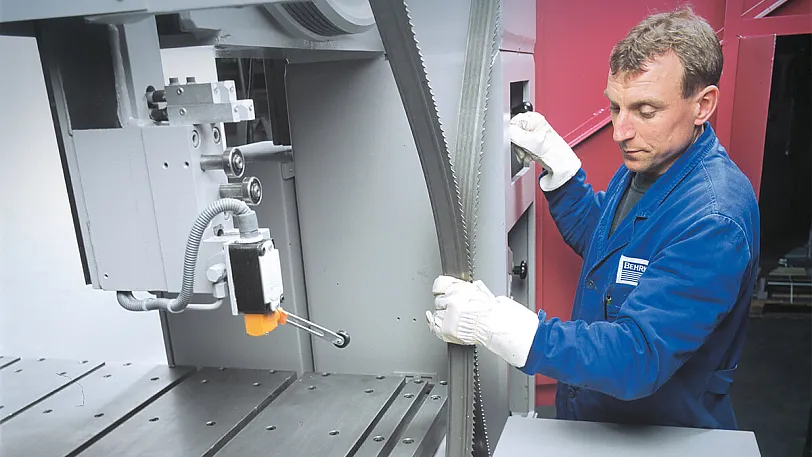

Schneller Sägebandwechsel

sorgt für kürzeste Rüstzeiten. In nur zwei bis drei Schritten kann das Sägeband in Wechselposition gebracht werden.

Behringer LPS 2-Rad - Sägebandwechsel

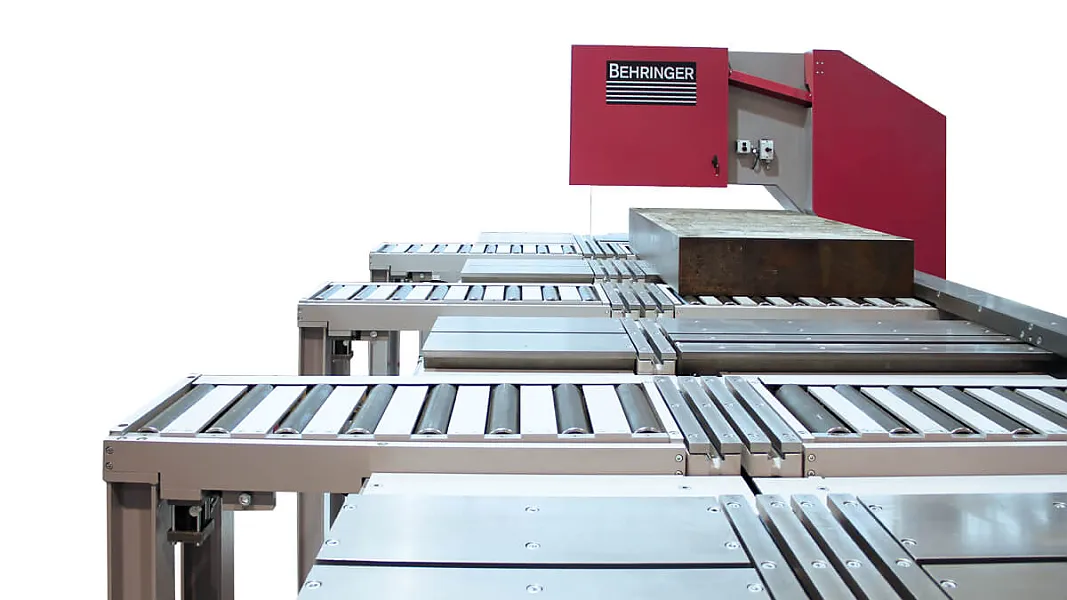

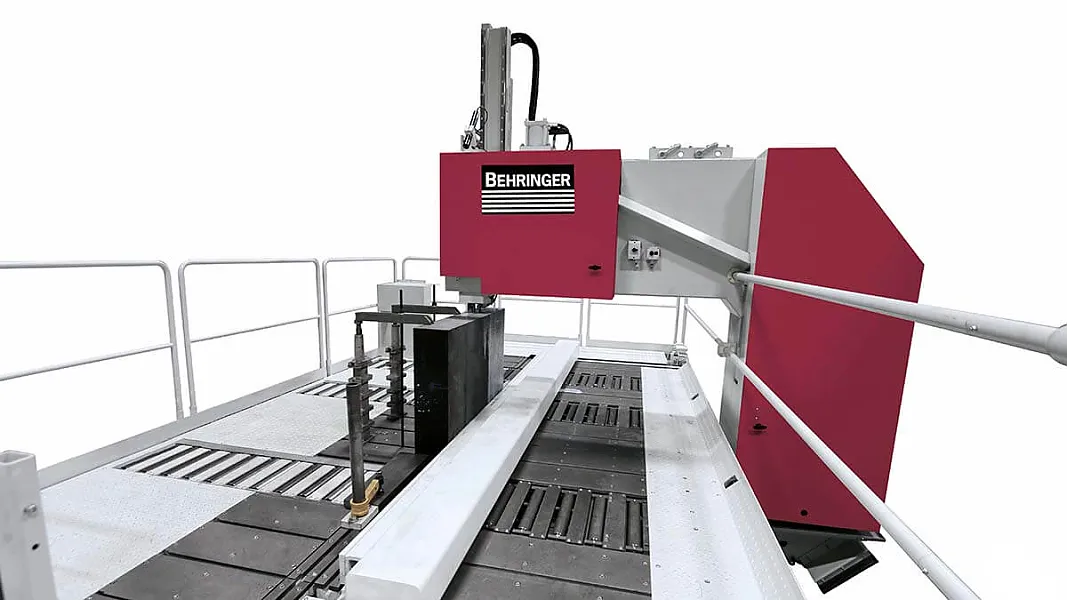

Halbautomatische Platten-und Blockbandsägen Baureihe LPS (3-Rad-Maschinen)

Unsere Grössten – ausgefeilte Technik für mehr Leistung

Ob Zuschneiden vom Block, schneiden mehrerer Platten in Lagen oder Ausklinkarbeiten – die umfassende Behringer Platten-und Blockbandsägen Baureihe LPS stehen für die wirtschaftliche Konfektionierung massiver Walzblöcke und -platten.

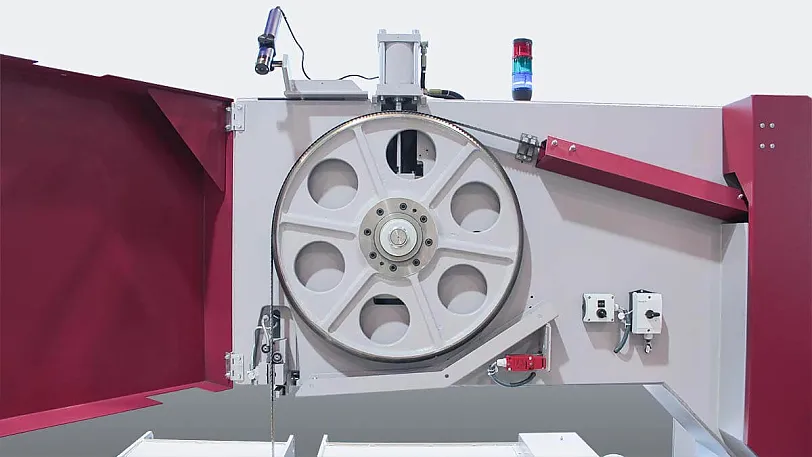

Behringer LPS 3-Rad - Bandführende Teile

Bandführende Teile aus Grauguss

sind made by Behringer und sorgen für die Schwingungsdämpfung direkt an der Schnittstelle und damit für eine Erhöhung der Werkzeugstandzeiten.

Modularer Aufbau

Die Sägemaschine kann konstruktiv flexibel auf spezielle Anforderungen angepasst werden. Ob grössere Plattenabmessungen oder höhere Tischbelastungen – durch den von Grund auf modularen Aufbau können fast alle Anforderungen erfüllt werden.

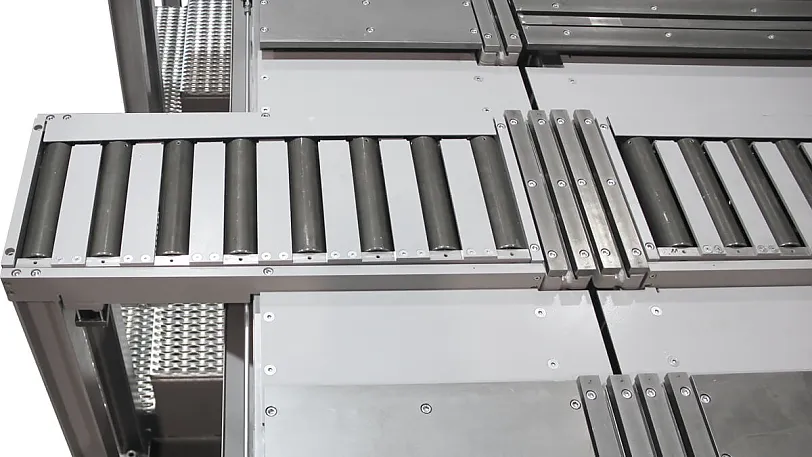

Behringer LPS 3-Rad - Rollenbahnsegmente

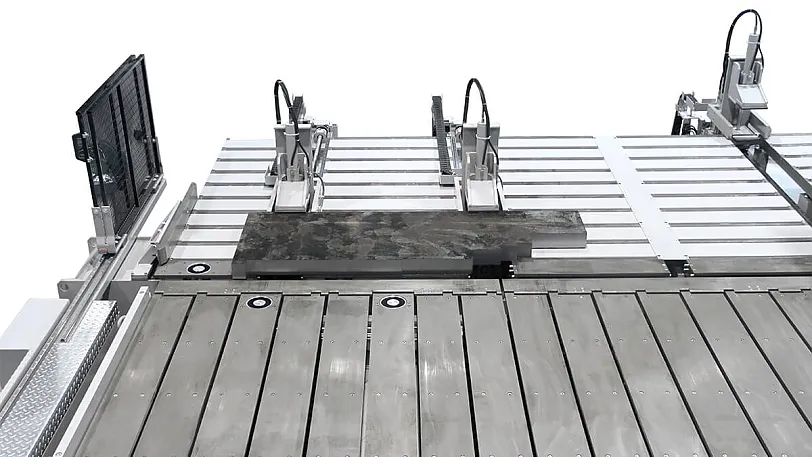

Behringer LPS 3-Rad - Magnetspanneinrichtung

Anwendungs­spezifische Tischvarianten

LPS Bandsägen können perfekt auf Ihre Anforderungen angepasst werden. Der Materialauflagetisch ist in Modulbauweise aufgebaut und kann im Rastermaß von 250 mm variabel mit Zubehör ausgestattet werden.

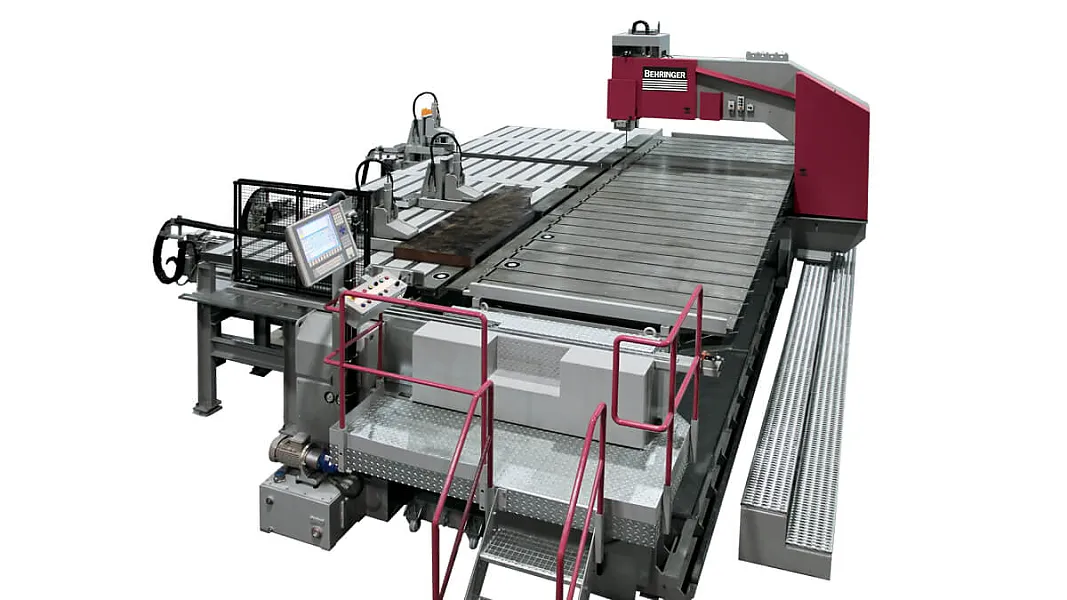

Vollautomatische Platten-und Blockbandsägeautomaten Baureihe LPS

LPS Automaten: Die Cleveren für den Stahlhandel

Das perfekte Zusammenwirken von stabilem Grundrahmen, verfahrender Sägeeinheit, verfahrenden Materialgreifern, dem stabilen Auflagetisch und der einzigartigen PC-Steuerung machen die Vertikalbandsägeautomaten von Behringer zu Spezialisten für das Trennen von schwer zerspanbarem Vollmaterial.

Behringer LPS Automaten - Staplerbeladung

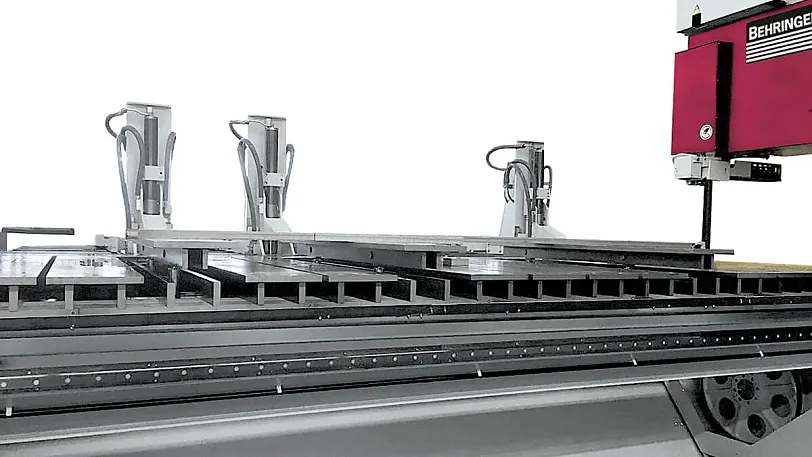

Staplerbeladung (optional)

Für das Beladen der LPS-Automaten mit dem Stapler können hydraulische Aushebeeinrichtungen ergänzt werden. In ausgefahrenem Zustand können die Gabelzinken unter dem Material herausgefahren werden. Danach wird das Material sanft auf dem Materialtisch abgelegt.

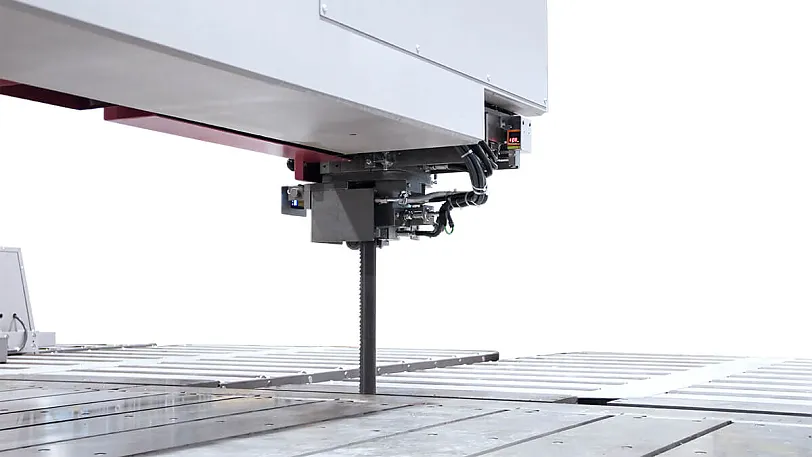

Drehbare Bandführung

Die Bandführung der LPS-Automaten kann um 90° drehbar ausgeführt werden. Dadurch ist es möglich, die Maschine zum automatischen Längs- und Querteilen von Platten einzusetzen.

Behringer LPS Automaten - Drehbare Bandführung

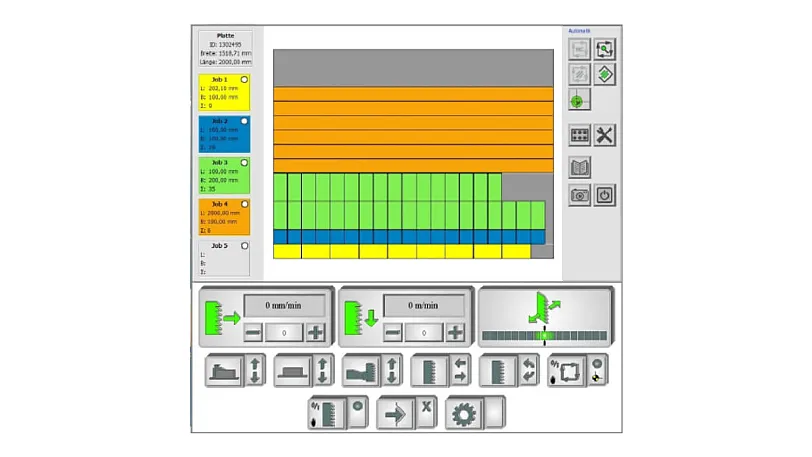

Behringer LPS Automaten - Anlagesteuerung Platteneditor

Anlagensteuerung / Platteneditor

Profitieren Sie von der intuitiven Anlagensteuerung mit Touchscreen. Die Jobs werden in den Platteneditor eingegeben und übersichtlich auf dem Arbeitsbereich visualisiert. Das Einmessen der Rohplattenabmessungen erfolgt durch die serienmässige Plattenkonturerkennung vollautomatisch.

Weitere Features:

Hoher Automatisierungsgrad

Durch ihren hohen Automatisierungsgrad und die optional um 90° drehbare Bandführung ermöglichen die Behringer LPS-Automaten eine vollautomatische Auftragsbearbeitung bei der Konfektionierung kundenspezifischer Abmessungen.

Vorteile beim Materialeinkauf

Durch die Herstellung von Flachmaterialien aus grossen Platten können Rationalisierungseffekte sowohl bei der Lagerhaltung als auch beim Einkauf der Rohware erzielt werden.

Unübertroffene Präzision und Schnittleistung

Hohe Schnittgenauigkeit, Laufruhe und lange Bandstandzeiten sind auf die besondere, verwindungssteife Konstruktion des Sägerahmens zurückzuführen. Alleinstellung: Die Krafteinleitung des Sägevorschubs direkt unterhalb der Schnittstelle.

Nesting-Funktionalität

Die optimierte Anordnung der Sägeaufträge erfolgt wahlweise nach Schnittzeit oder Verschnitt (Reststückoptimierung).

Schneller Sägebandwechsel

sorgt für kürzeste Rüstzeiten. In nur zwei bis drei Schritten kann das Sägeband in Wechselposition gebracht werden.

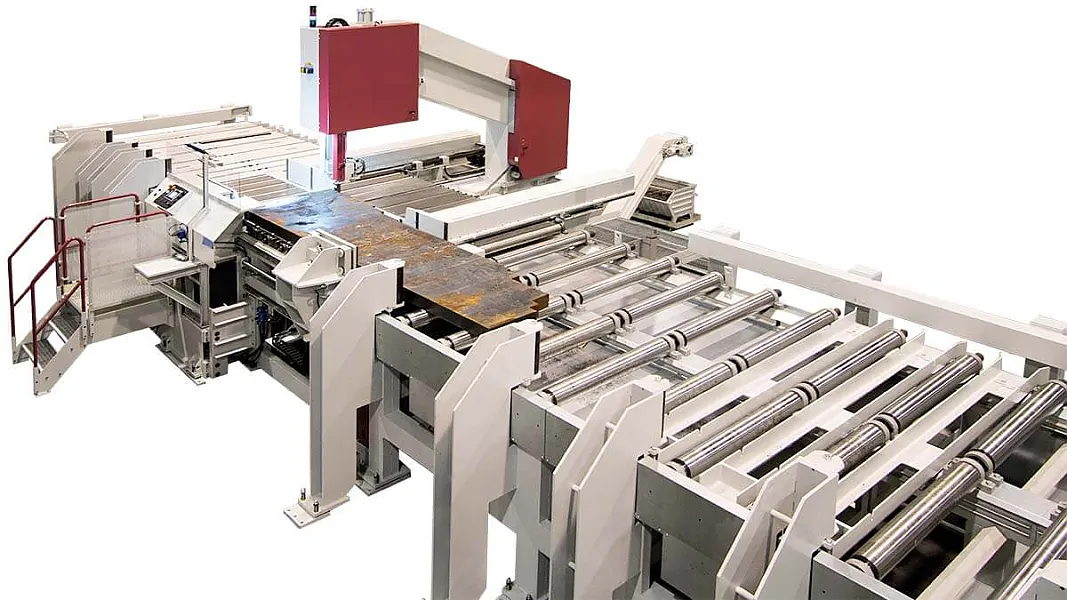

Plattenbandsägeautomaten VPS Baureihe

Höchste Effizienz beim Querteilen von Brammen und Platten

Die Bandsägeautomaten der VPS Baureihe sind die Lösung von Behringer, wenn es um vollautomatisches Trennen grosser Brammen und Platten geht. Durch die vertikale Anordnung des Sägebands sind im Vergleich zu Horizontalbandsägemaschinen deutlich höhere Schnittleistungen bei gleichzeitiger Senkung der Werkzeugkosten möglich.

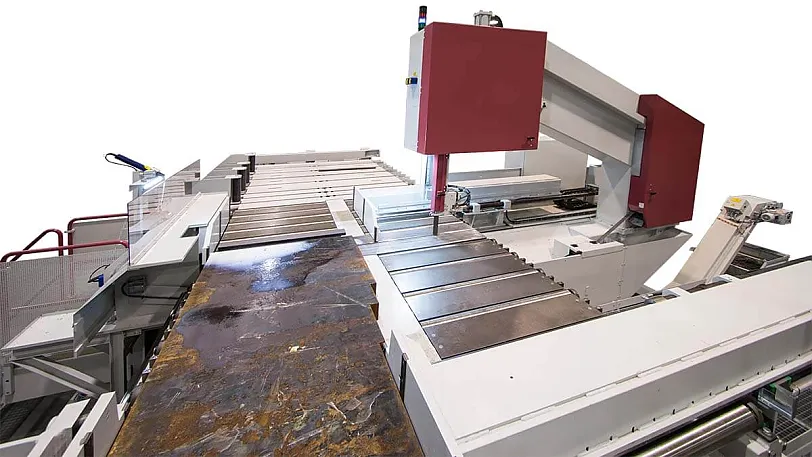

Behringer VPS 60-220A - Sägerahmen

Leistungsfähige Sägeeinheit

in verwindungssteifer C-Rahmenkonstruktion bildet das Herzstück der Anlage. Die direkte Führung des Sägerahmens nahe des Arbeitsbereichs ermöglicht bessere Schnittleistungen und geringe Vibrationen.

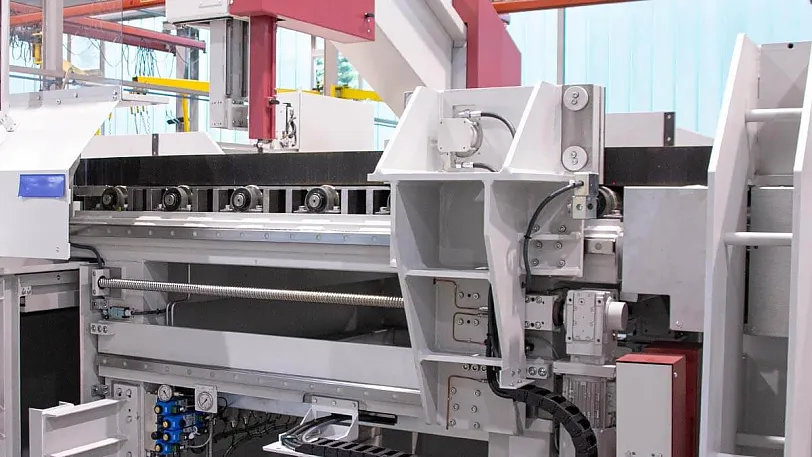

Servomotorischer Nachschubgreifer

mit linear abrückender Festbacke positioniert das Material prozesssicher und absolut präzise. Zur Aufnahme breiter Platten ist der Greifer geteilt ausgeführt und wird über zwei elektronisch gekoppelte Spindelantriebe positioniert.

Behringer VPS 60-220A - Nachschubgreifer

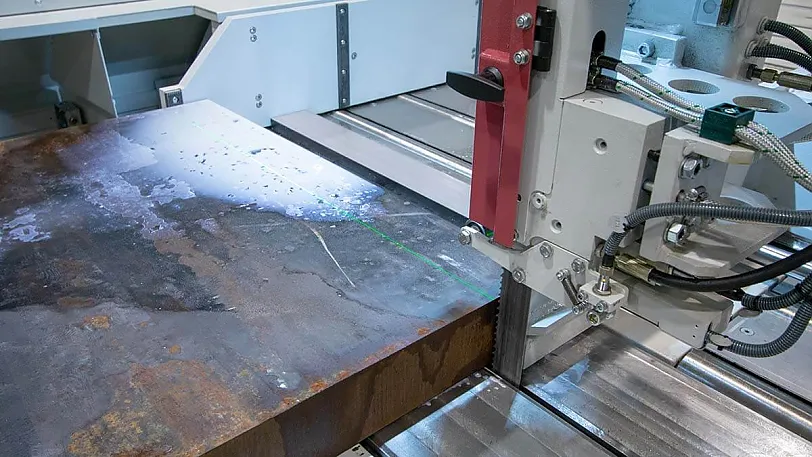

Behringer VPS 60-220A - Bandführung

Automatische Führungsarmeinstellung

Optimales Sägeergebnis ohne Einstellaufwand – die bewegliche Bandführung wird automatisch auf die Schnitthöhe eingestellt.

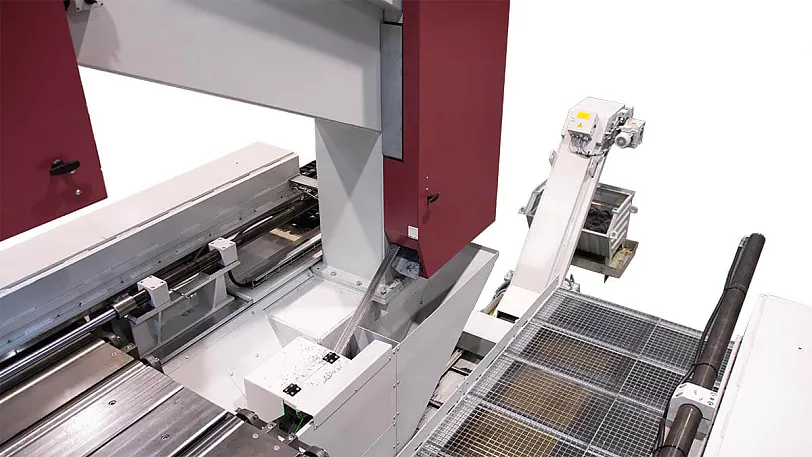

Späneförderer serienmässig

Unterhalb der Sägeeinheit, direkt in Spanflussrichtung, befindet sich ein grossdimensionierter Späneförderer mit integriertem Kühlmitteltank. Anfallende Späne und Kühlmittel werden hierin aufgefangen und getrennt. Für Reinigungs- und Wartungsarbeiten kann der Förderer aus dem Maschinengestell herausgefahren werden.



Behringer VPS 60-220A - Späneförderer
Behringer VPS 60-220A - Schnittkanalerweiterung

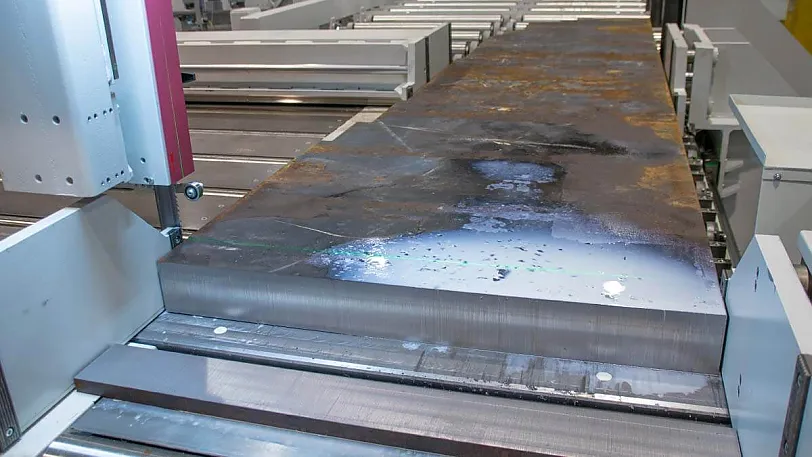

Wirtschaftlicher Einsatz von Hartmetall-Sägebändern

durch robusten Aufbau, Einsatz modernster Servo-Technologie, durchdachter Späneentsorgung und serienmässiger Schnittkanalerweiterung.

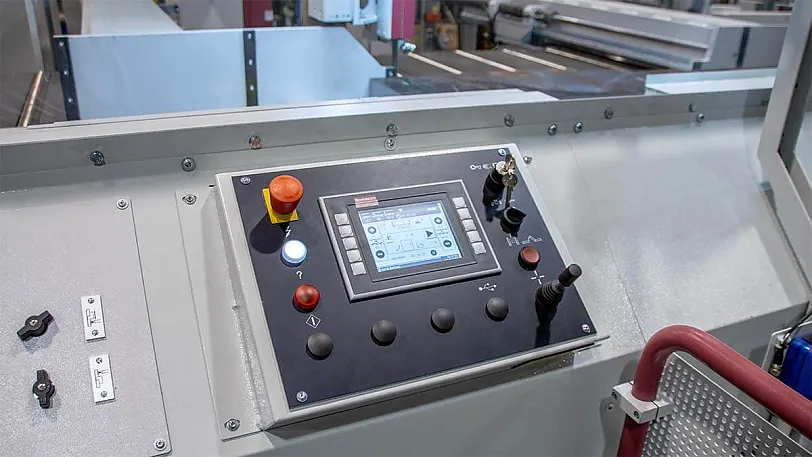

Einfache Handhabung

Schnelle und einfache Bedienung aller Funktionen über Touch-Steuerung.

Behringer VPS 60-220A - Steuerung

Weitere Features:

Vertikale Anordnung des Sägebands

reduziert die Eingriffsläng bei Sägen breiter Brammen und Platten. Im Vergleich zur horizontalen Bandsägemaschinen können kleinere und feiner verzahnte Sägebänder eingesetzt werden. Dies erhöht die Schnittleistung, senkt die Werkzeugkosten und reduziert den Schnittspalt.

Bandführende Teile aus Grauguss

sind made by BEHRINGER und sorgen für die Schwingungsdämpfung direkt an der Schnittstelle und damit für eine Erhöhung der Werkzeugstandzeiten.

Angetriebene Duplexspänebürsten

reinigen das Sägeband effektiv und erhöhen damit die Werkzeugstandzeit. Die Bürsten werden automatisch an das Sägeband angestellt und sorgen für eine gleichbleibende Reinigungsleistung.

Servo-Vorschubsystem

Durch den Einsatz des Behringer Servo-Vorschubsystems wird ein konstanter Spanabtrag erzeugt und die Leistungsfähigkeit moderner Sägebänder besser genutzt. Die schnelle Reaktion des Servo-Vorschubsystems auf die Sensorik der Schnittdruckregelung verhindert konsequent Überbelastungen und vorzeitigen Verschleiss der Sägebänder.

Beste Zugänglichkeit

Die Anforderungen der Instandhaltung werden bei Behringer grossgeschrieben: Alle wichtigen Komponenten und Teile sind sehr gut zugänglich. Die offene Bauweise bietet direkten Zugang zu sämtlichen Verschleissteilen. Das optimiert Wartung und Instandhaltung.
