Eisele Gehrungsautomat
PSU 450 A

Name: PSU 450 A
Brand: Eisele

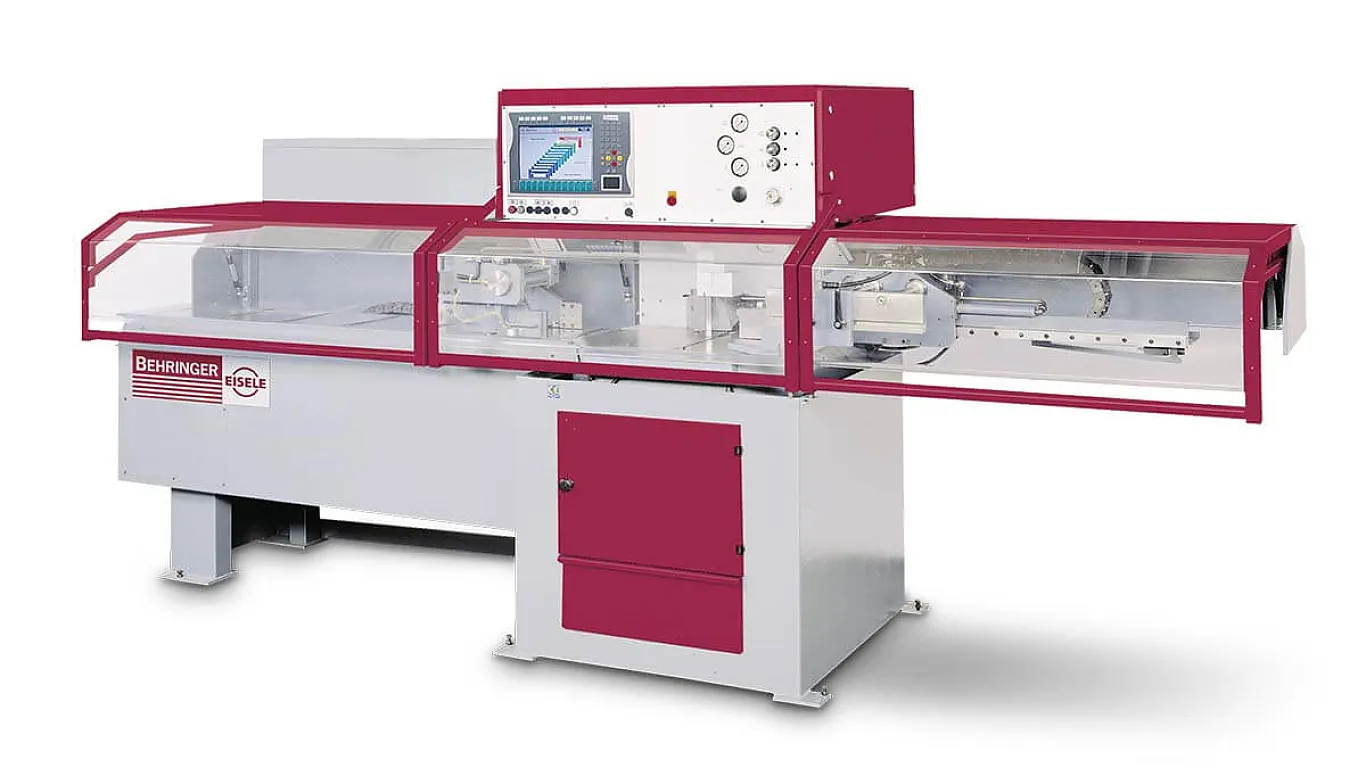

Die Sägeanlage PSU 450 A ist ein PC-gesteuertes hochleistungs-Kreissägezentrum und verbindet wirtschaftliche Schnitte und hohen Anlagendurchsatz mit grossem Bedienkomfort. Ihr hoher Automatisierungsgrad und ihre Flexibilität decken ein grosses Anwendungsspektrum ab. Die Sägeanlage verarbeitet Profile und Rohre ebenso wie Vollmaterial verschiedener Abmessungen im vollautomatischen Betrieb.

Facts

Werkstoffe

Eisenwerkstoffe (primär)

Automatisierung

vollautomatisch

Sägeblatt ø

450 mm

Max. Schnittbereich rund

150 mm

Max. Schnittbereich 4-kant

220 × 70 mm

Gehrungseinstellungen

automatisch

Mindestreststücklänge

materialabhängig

Technische Daten

Schneidbereich max.

PSU 450 A

Rechteck 90°

PSU 450 A

240 × 70 mm

Rechteck 45°

PSU 450 A

170 × 70 mm

Rechteck 30°

PSU 450 A

120 × 70 mm

Quadrat 90°

PSU 450 A

10 – 140 mm

Quadrat 45°

PSU 450 A

10 – 125 mm

Quadrat 30°

PSU 450 A

10 – 100 mm

Rund 90°

PSU 450 A

10 – 150 mm

Rund 45°

PSU 450 A

10 – 145 mm

Rund 30°

PSU 450 A

10 – 120 mm

Sägeblattdurchmesser

PSU 450 A

450 mm

Antriebsleistung

PSU 450 A

7,1 kW

Drehzahlen

PSU 450 A

6 – 40 1/min

Einfachhub

PSU 450 A

1480 mm

Nachschubgeschwindigkeit

PSU 450 A

500 mm/s

Gewicht ca.

PSU 450 A

2600 kg

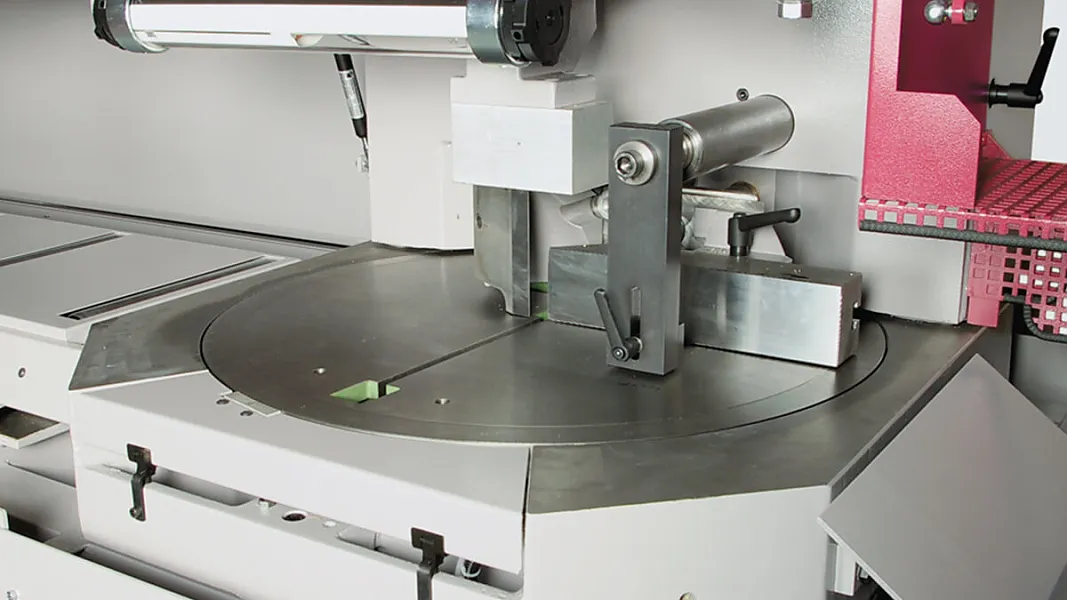

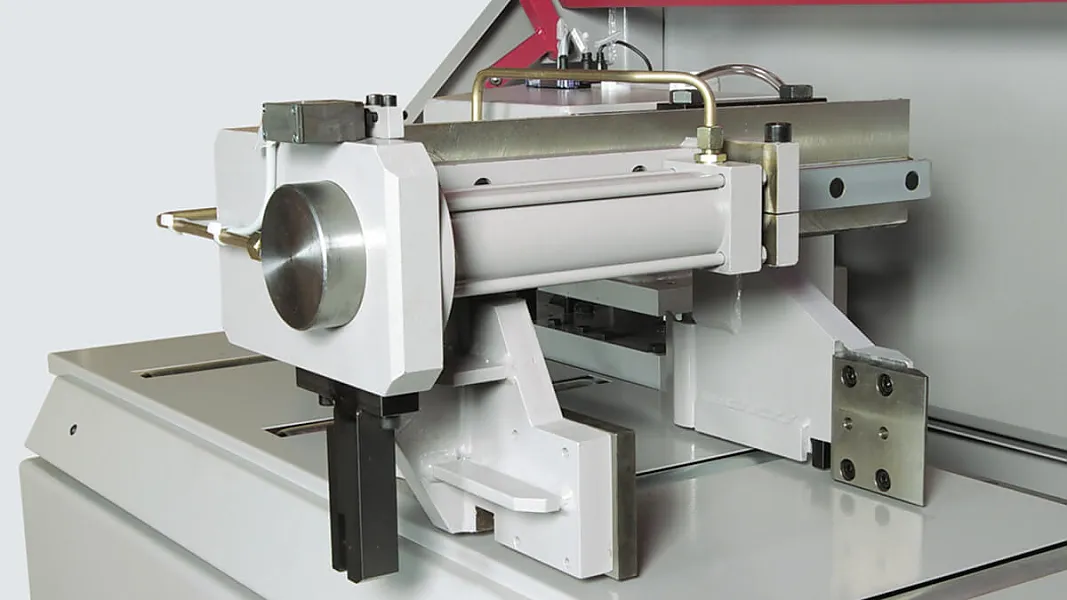

Beim Gehrungsautomaten PSU 450 A sorgen drei servomotorische Achsen (Material-Längen-Positionierung, Gehrungswinkeleinstellung und Entsorgungszange) für maximalen Anlagendurchsatz. Mit der Entsorgungseinrichtung wird das zu sägende Teil gespannt und nach vollendetem Schnitt aus dem Maschinenbereich axial auf frei programmierbare Positionen abgelegt. Entsprechende Zufuhrmagazine erhalten Sie ebenso von BEHRINGER EISELE aus einer Hand. Auch eine Anbindung des Sägezentrums an ein automatisiertes Lagersystem ist möglich.

Robust und langlebig

Herzstück der PSU Sägeaggregate ist ein Schneckengetriebe mit EISELE Rotationsausgleich aus eigener Herstellung. Durch die robuste Auslegung des Getriebes in Verbindung mit einem schweren Maschinenuntergestell werden Vibrationen konsequent gedämpft. Dies gewährleistet eine gute Schnittoberfläche, hohe Sägeblattstandzeiten und eine hohe Lebensdauer der Säge.

Die Vorteile der PSU 450 A auf einen Blick:

Standard Sägeblatt Ø 450 mm (minimal Ø 370 mm)

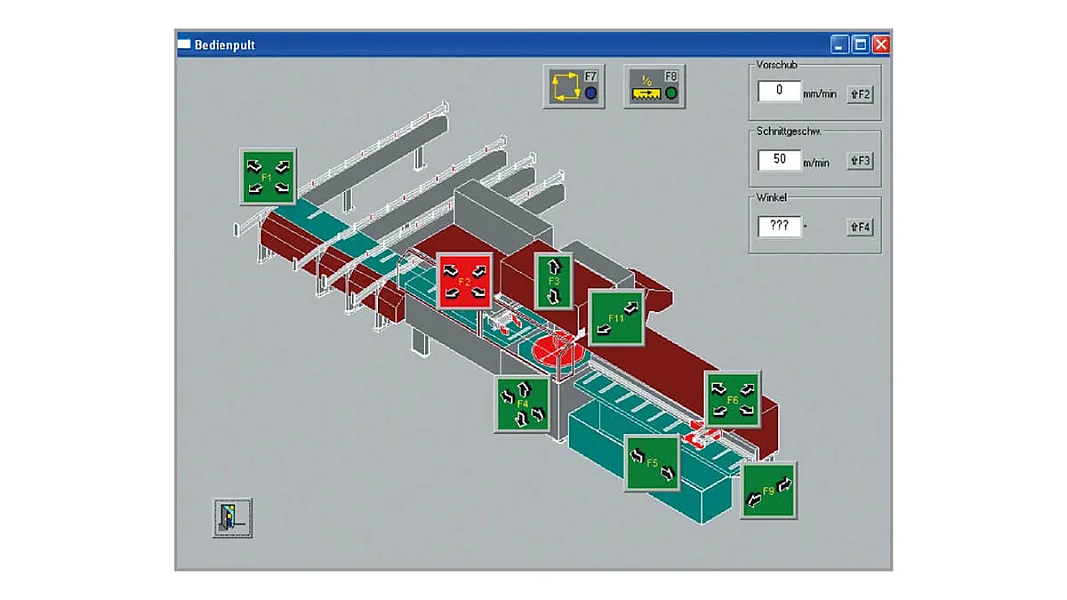

PC-Steuerung für maximale Flexibilität und Konnektivität
Hydraulische Spanneinrichtung
Servomotorische Achsen für exakte und schnellste Material-, Längenpositionierung und Gehrungswinkeleinstellung

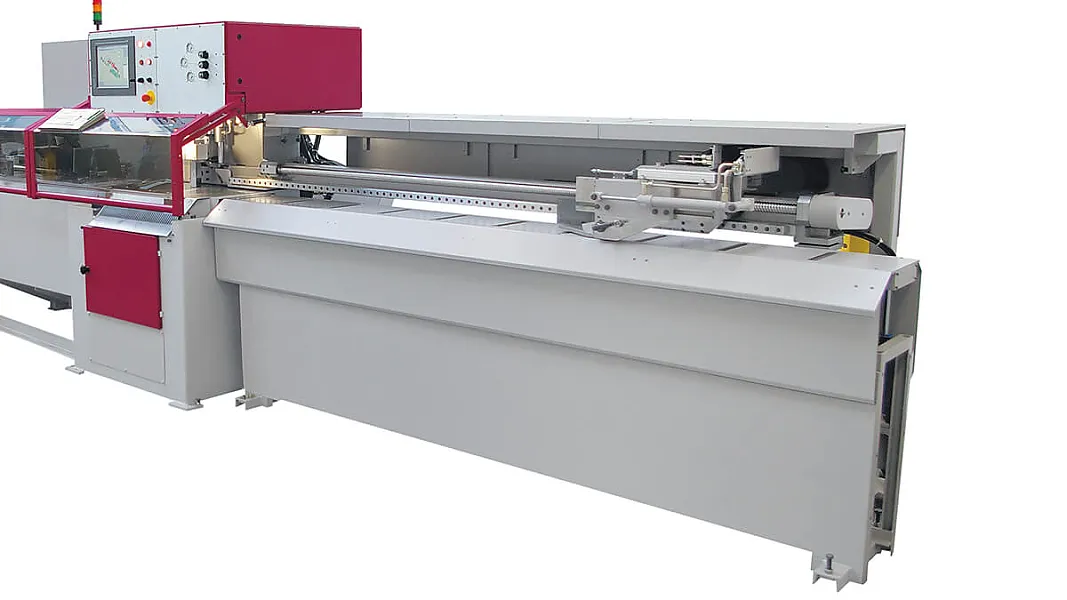

Entsorgungseinrichtung mit frei wählbaren Ablagepositionen
Gehrungen am Materialende durch zusätzliche Materialpositionierung mit Entsorgungszange
Saubere Schnittoberfläche durch Werkstückspannung beidseitig des Sägeblattes
Weniger Abfall durch kurze Reststücklänge
Leistungsstarke, lastunabhängige Positionierantriebe zur Verkürzung der Taktzeiten
Dynamische Servo-Technik des Sägeantriebs für beste Ergebnisse als Standard
