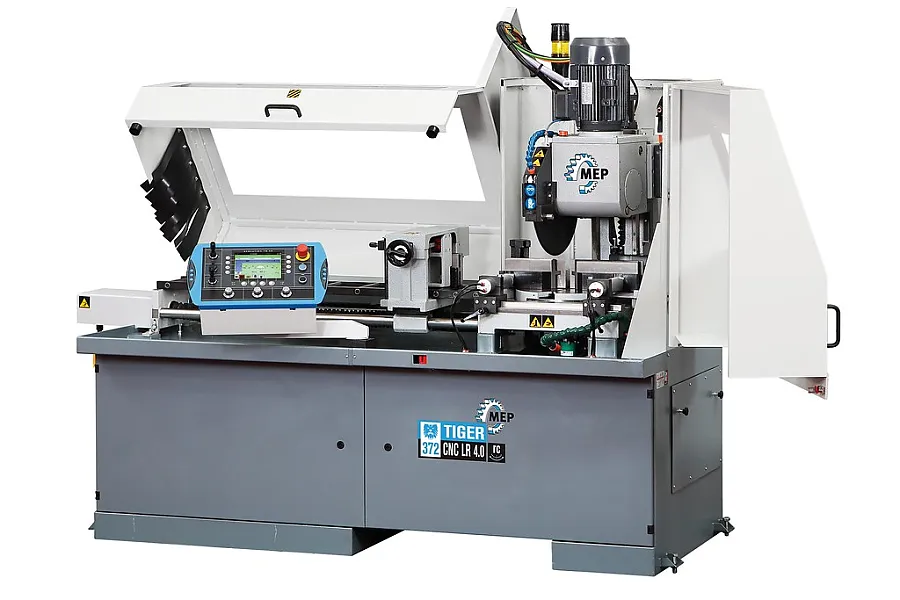

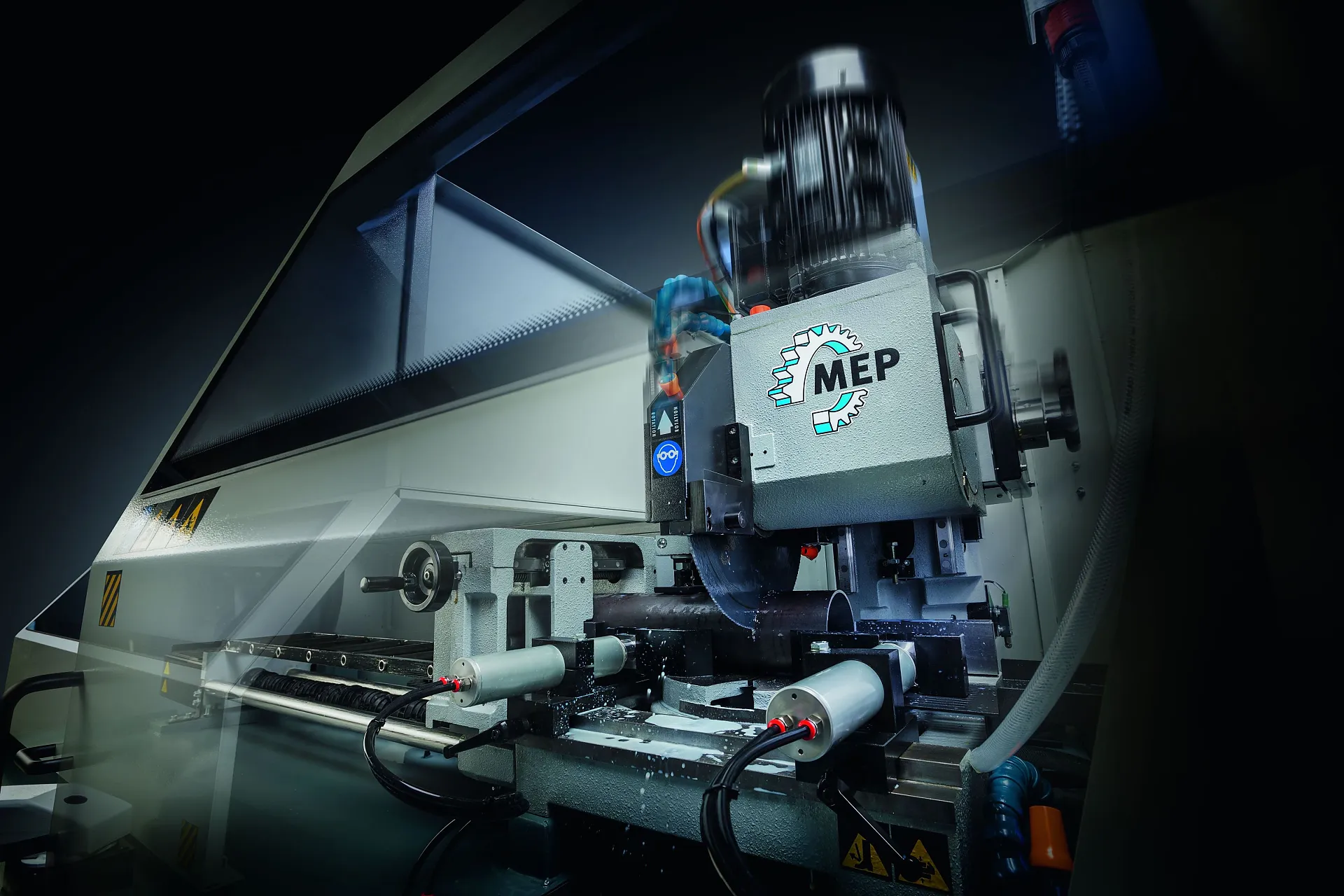

MEP TIGER 372 CNC LR 4.0 RC

Katalog MEP Industry

Kreissägeautomat mit vollautomatischer Gehrungsverstellung zwischen –45° bis +45°.

Facts

Werkstoffe

Eisenwerkstoffe (primär)

Automatisierung

vollautomatisch

Sägeblatt ø

370 mm

Max. Schnittbereich rund

120 mm

Max. Schnittbereich 4-kant

180 × 100 mm

Gehrungseinstellungen

automatisch

Mindestreststücklänge

–

MEP Tiger Kreissägeautomat beim Schneiden von Metall mit Emulsionskühlung

Technische Daten

Schnittbereich

Rund

Quadrat

Rechteck

0°

Rund

120 mm

Quadrat

95 mm

Rechteck

180 × 95 mm

+ 45°

Rund

70 mm

Quadrat

70 mm

Rechteck

70 × 70 mm

+ 60°

Rund

50 mm

Quadrat

50 mm

Rechteck

50 × 50 mm

- 45°

Rund

70 mm

Quadrat

70 mm

Rechteck

70 × 70 mm

Höchste Leistungsfähigkeit

Die 2 Betriebsweisen (halbautomatisch und automatisch) ermöglichen das effiziente Schneiden unter allen Bedingungen.
Die Steuerung ermöglicht es, bis zu 300 Schneidprogramme mit jeweils unterschiedlichen Mengen und Längen abzuspeichern und minimiert die Programmierzeit bei häufig ausgeführten Aufträgen.
Das Einspannsystem besteht aus einem pneumatischen Frontalschraubstock, der frei entlang der Längsachse der Werkstücke positioniert werden kann und einem Vertikalschraubstock. Es gewährleistet das effiziente und sichere Einspannen auch beim Rohrschneiden.

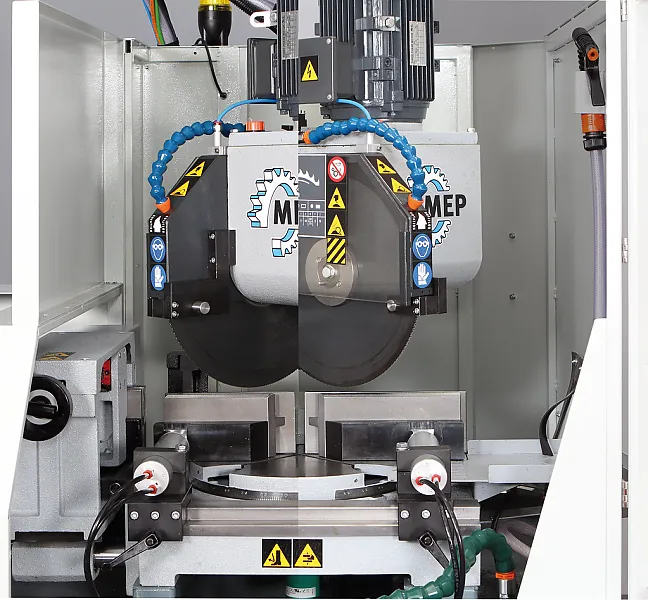

Das 3-stufige Getriebesystem ermöglicht hohe Schneidgeschwindigkeit und sorgt für eine aussergewöhnliche Steifigkeit und eine hohe Lebensdauer des Sägeblatts.

Extrem flexibel

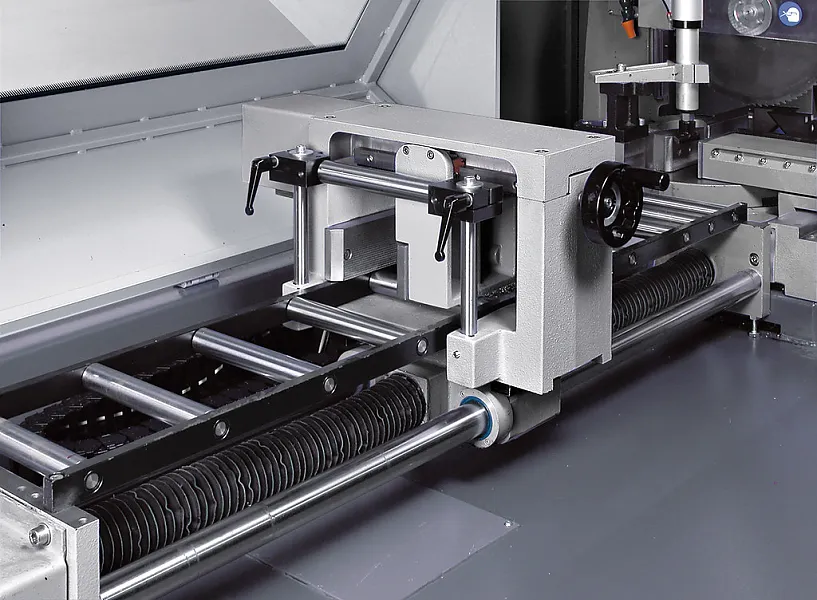

Das Vorschubsystem mit 1000 mm Hub ist wiederholbar und schneidet alle Längen.
Der Vektorumrichter zur stufenlosen Einstellung der Blattdrehzahl von 15 bis 150 U/min ermöglicht das Schneiden von jedem Material.
Das Schneidverzeichnis ermöglicht, abhängig vom verwendeten Werkstoff, die automatische Einstellung der Sägeblattdrehzahl (S) und des Sägekopfvorschubs (F). Im erweiterbaren Schneidverzeichnis können Sie zudem Materialtyp und Materialgeometrie, Härte und Art des Sägeblatts, das benutzt werden soll, auswählen. Die Vorschubgeschwindigkeit und Drehzahl des Sägeblatts werden automatisch eingestellt.
Das doppelte Spannstocksystem mit Gratschutzvorrichtung sorgt für eine sichere Einspannung und vermeidet das Entstehen von Graten beim Schneiden.

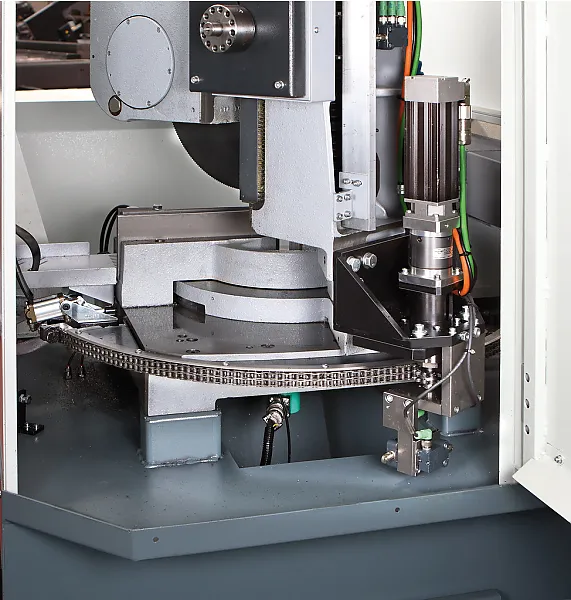

Die Gehrungseinstellung des Sägekopfes erfolgt von Hand über vier feste mechanische Anschläge bei -45°, 0°, +45° und +60° mit Klemmvorrichtung für alle dazwischen liegenden Gehrungen.

Adaptive Steuerung der Schnittkraft

Mit der adaptiven Schnittkraftsteuerung (abhängig von dem Widerstand, dem das Blatt beim Schneiden ausgesetzt ist) können Sie unter allen Bedingungen exzellente und präzise Schnitte, auch mit einem abgenutzten Werkzeug durchführen.

Industry 4.0 Ready - IOT

Mit dem optionalen IOT werden Datenerfassung und -nutzung optimiert, dadurch wird die Leistung der Metallsäge verbessert und die Lebensdauer des Werkzeugs gesteigert.

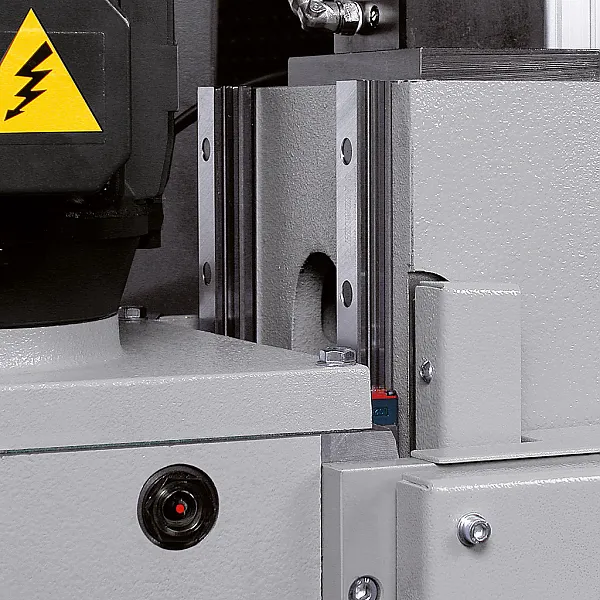

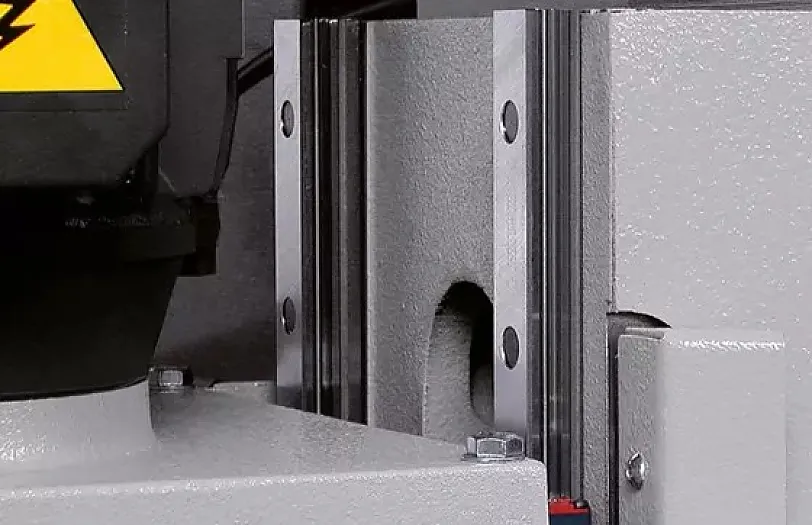

Sägekopfvorschub über doppelte Linearführung

Der Vorschub der Sägekopfhalterung über die beiden Linearführungen mit vorgespannten Kugelumlauflagern gewährleistet die Verringerung der mechanischen Schwingungen beim Schneiden.

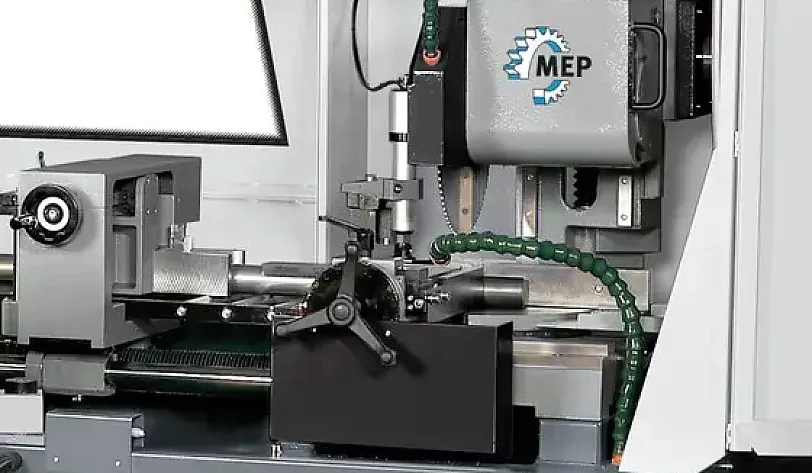

Gusseisen

Der Aufbau aus robustem Gusseisen absorbiert die beim Schneiden entstehenden Vibrationen, sorgt für eine gleichbleibende Schnittpräzision und verlängert die Lebensdauer des Sägeblatts.
