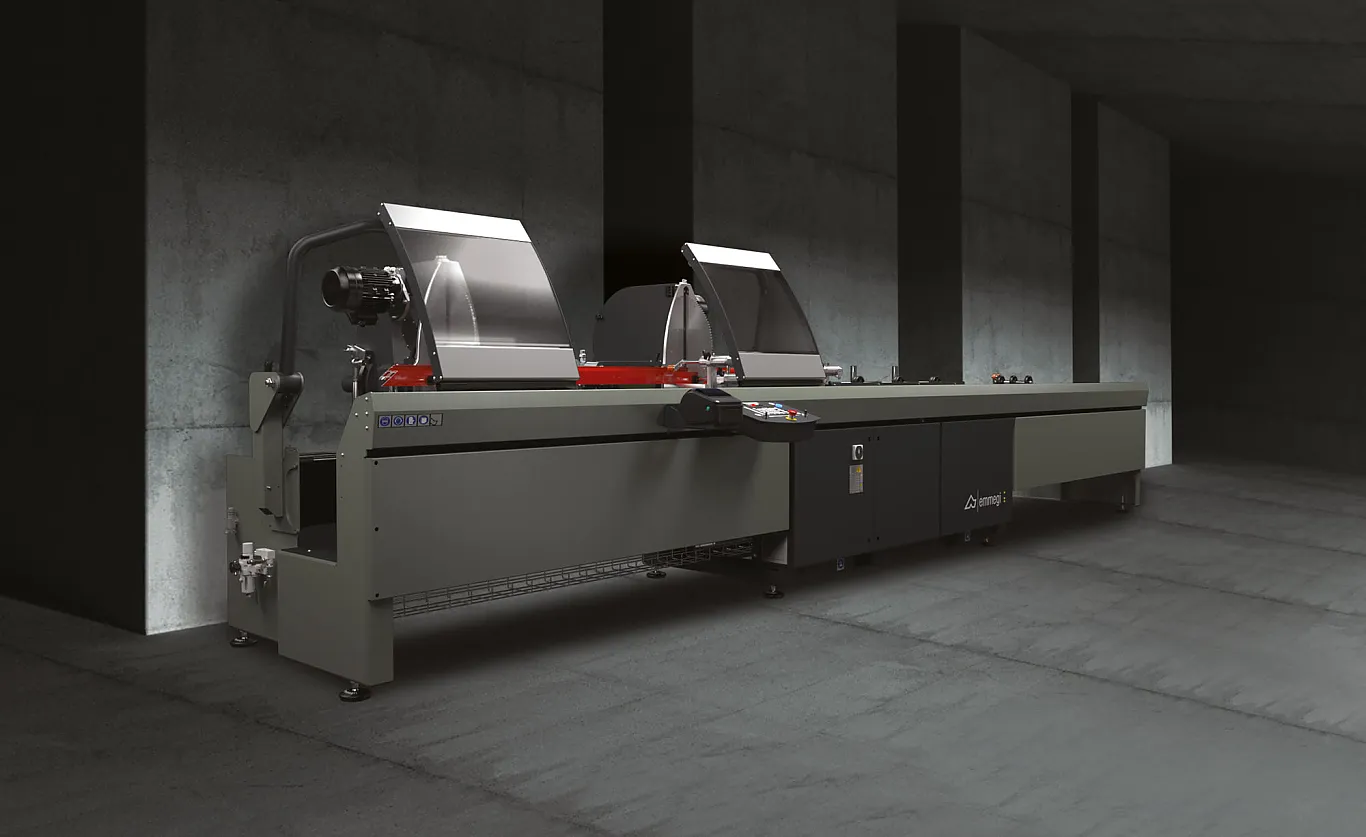

Emmegi Precision C2

Elektronische Doppelgehrungssäge mit mittels NC-gesteuertem Brushless-Motor automatisch verfahrbarem Sägeaggregat. Pneumatisches Neigen der Schneideeinheiten von 90° bis 22° 30’ (aussen) mit mechanischem System zur Einstellung der dazwischen liegenden Gehrungswinkel. Hydropneumatischer Sägeblattvorschub.

Facts

Anzahl Achsen

1

Sägeblatt ⌀

550 mm

Werkstoffe

Nichteisenwerkstoffe

Innen °

90°

Aussen °

22° 30’

Schifterschnitt

Nein

Max. Tiefe

168 mm

Max. Höhe

421 mm

Für den klassischen Metallbaubedarf

  • 1-Achsen CNC-Steuerung
  • Kurzteil- und Überlängenautomatik, Kappschnitt
  • Ergonomische Touch-Screen-Industrie Steuerung
  • Datenübernahme ab Metallbausoftware
  • Sägeblattdurchmesser 550 mm
  • Mit 4 oder 5 m Schnittlänge lieferbar
emmegi Precision C2 - Etikettendrucker

Etikettendrucker

Mit dem Industrie-Etikettendrucker kann jedes zugeschnittene Profil mit den Identifikationsmerkmalen aus der Schnittliste versehen werden. Darüber hinaus bietet der Barcodedruck eine einfache Identifizierung des Profils selbst, was insbesondere für nachfolgende Bearbeitungsschritte an Bearbeitungszentren oder betreuten Montagelinien dienlich ist.

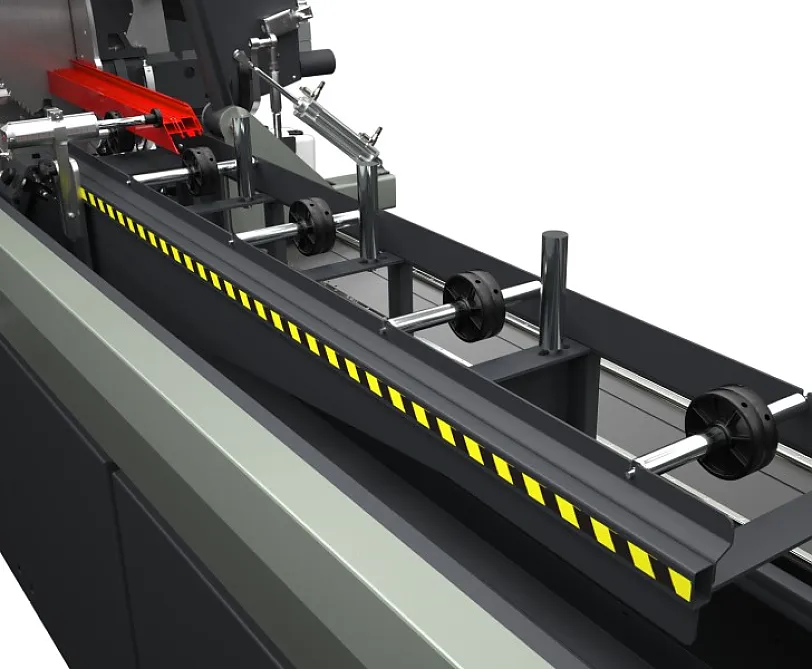

Be- und Entladen

Die Gärungssäge verfügt über eine Rollenbahn am beweglichen Sägeaggregat für das standardmässige Be- und Entladen. Als Option kann auf der Rollenbahn eine zusätzliche Spannvorrichtung zum Einspanne des Reststabs installiert werden sowie eine Vorrichtung zum Messen der Stärke des bearbeiteten Profils, wodurch eine automatische Korrektur des Schnittmasses entsprechend der tatsächlichen Abmessungen des Profils mit entsprechender Toleranz für die Oberflächenbehandlung, möglich ist.

emmegi Precision C2 - Be- und Entladen
emmegi Precision C2 - virtuelle Neigungsachse der Sägeeinheiten

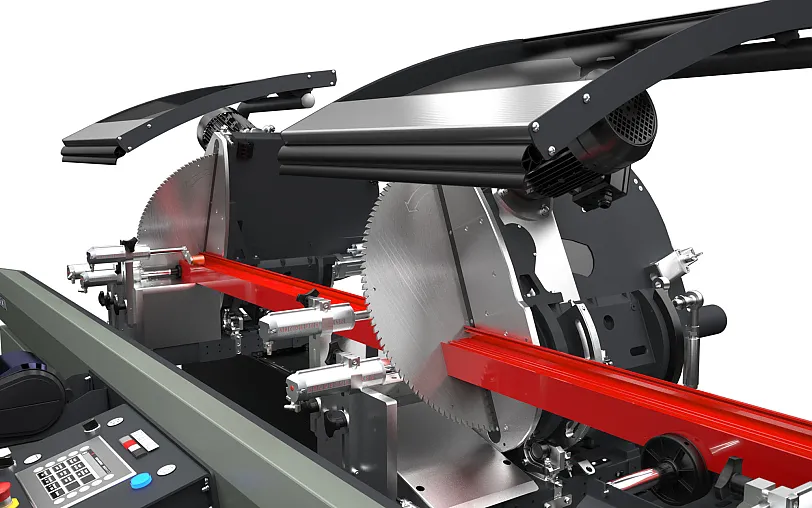

Virtuelle Neigungsachse der Sägeeinheiten

Die Neigung eines jeden Kopfes, bis zu 22° 30‘ nach aussen für beide Versionen, Aluminium und PVC, erfolgt über zwei Kreisführungen, die auf vier Stahlrädchenpaaren angeordnet sind. Aufgrund dieser patentierten Lösung gibt es keine Störkanten im Schnittbereich. Das bringt Vorteile für die Positionierung und das Spannen des Profils bei gleichzeitiger erhöhter Steifigkeit gegenüber herkömmlichen Systemen. Die Positionierung der X-Achse über Magnetstreifen macht das Anfahren von Referenzen und den damit zusammenhängenden Arbeitsaufwand überflüssig.

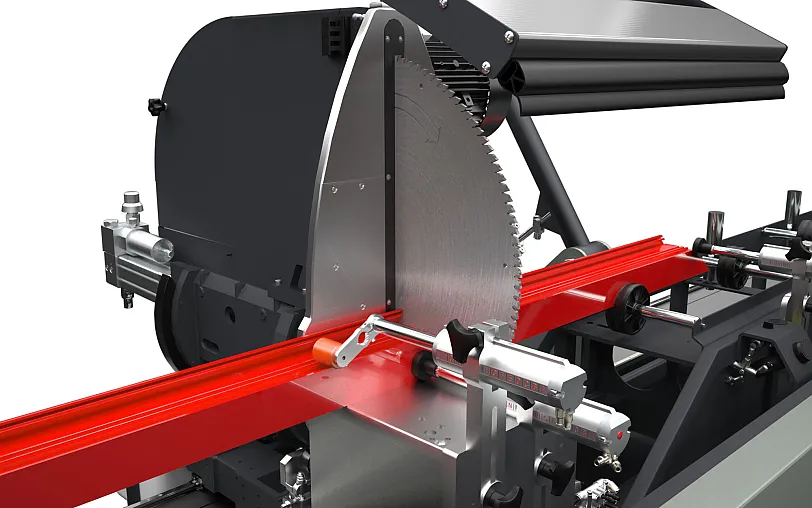

Profileinspannung

Da die virtuelle Achse einen grossen Arbeitsbereich bietet, erfolgt das Spannen des Profils mit höchster Präzision und Sicherheit über zwei horizontale Spannerzylinder. Ist ein vertikales Einspannen erforderlich, insbesondere bei Spezialschnitten, steht ein patentiertes, horizontales Niederhaltersystem zur Verfügung, mit denen das Profil auf der Vertikalen eingespannt werden kann. Drei mechanisch betätigte Zwischenhalterungen greifen automatisch ein und halten das Profil beim Schneiden von grösseren Längen.

emmegi Precision C2 - Profileinspannung
emmegi Precision C2 - Schutzvorrichtungen Sägeaggregate

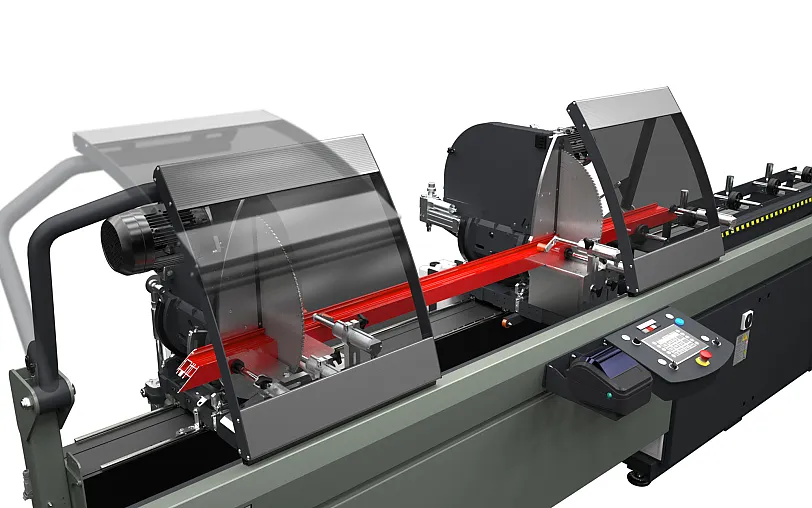

Schutzvorrichtungen Sägeaggregate

Zwei automatisch bewegte Schutzabdeckungen am Schneidaggregat schützen den Bearbeitungsbereich. Sie bestehen aus kratzfestem Polycarbonat und werden entsprechend den Schneidzyklen automatisch geöffnet und geschlossen. Die Betätigung erfolgt über einen Druckluftzylinder.

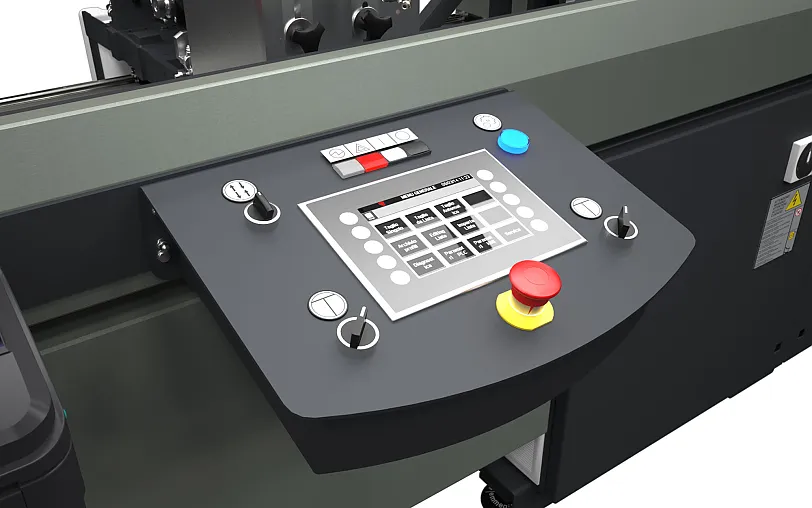

Steuerung

Die anwenderfreundliche Bedientafel ermöglicht ein korrektes Positionieren der beweglichen Köpfe entsprechend den spezifischen Anforderungen des Schneidvorgangs. Ausgestattet mit einem 5,7 Zoll-Touchscreen-Display und mit einer komplett individuell angepassten Software mit vielen Funktionen, die eigens für diese Maschine entwickelt wurden. Als Option kann die Bedientafel auch auf einer Haltung auf Lagern, die über die gesamte Frontseite der Maschine verschiebbar ist, montiert werden. Durch das Erstellen der Schnittlisten werden der Bearbeitungszyklus optimiert, der Ausschuss und die Dauer der Be- und Entladephasen der Teile reduziert.

emmegi Precision C2 - Steuerung
