Emmegi Sägezentrum
V-Cut

Name: V-Cut
Brand: Emmegi

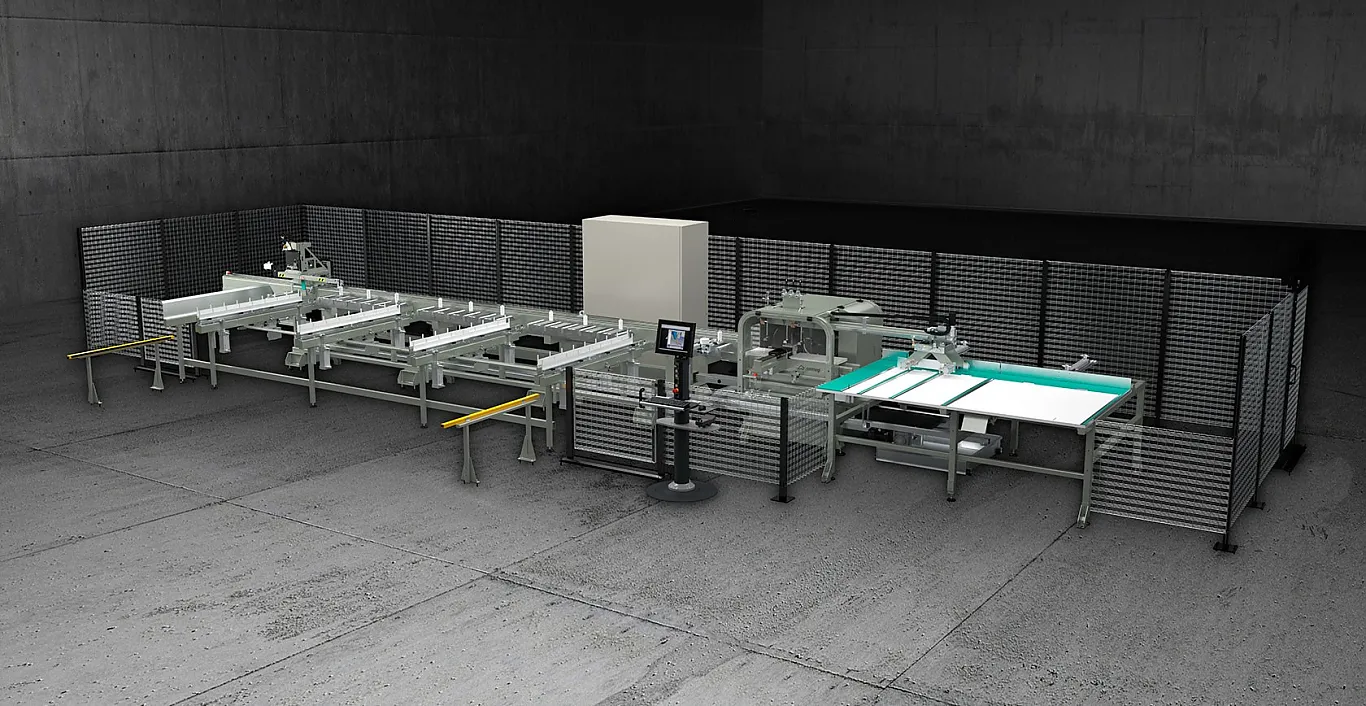

emmegi V-Cut - Sägezentrum für Aluminiumprofile

Vollautomatisches Sägezentrum mit 3 CNC-gesteuerten Achsen zum Schneiden von Profilen aus Aluminium, PVC und NE-Metallen.

Facts

Werkstoffe

Aluminium, PVC

Automatisierung

Vollautomatisch

Sägeblatt ø

550 mm

Schnittbereich rund

ca. 190 mm

Schnittbereich 4-kant

ca. 100 × 200 mm / 275 × 50 mm

Gehrungseinstellungen

22° 30' – 157° 30'

Mindestreststücklänge

–

Vergleichsliste hinzufügen

Das V-CUT Sägezentrum ermöglicht einen vollautomatischen Sägeprozess inkl. Beladen, Schneiden und Entladen von Aluminiumprofilen, basieren auf optimierten Schnittlisten. Mit der leistungsstarken und vielseitigen Software können vorgegebene Schnittlisten verwaltet und zur Resteminimierung optimiert werden. Das Sägeaggregat ermöglicht Schnitte zwischen +/– 22,5° sowie Zwischengehrungen.

Etikettendrucker

Mit dem Industrie-Etikettendrucker kann jedes zugeschnittene Profil mit den Identifikationsmerkmalen aus der Schnittliste versehen werden. Darüber hinaus bietet der Barcodedruck eine einfache Identifizierung des Profils selbst, was insbesondere für nachfolgende Bearbeitungsschritte an Bearbeitungszentren oder betreuten Montagelinien dienlich ist.

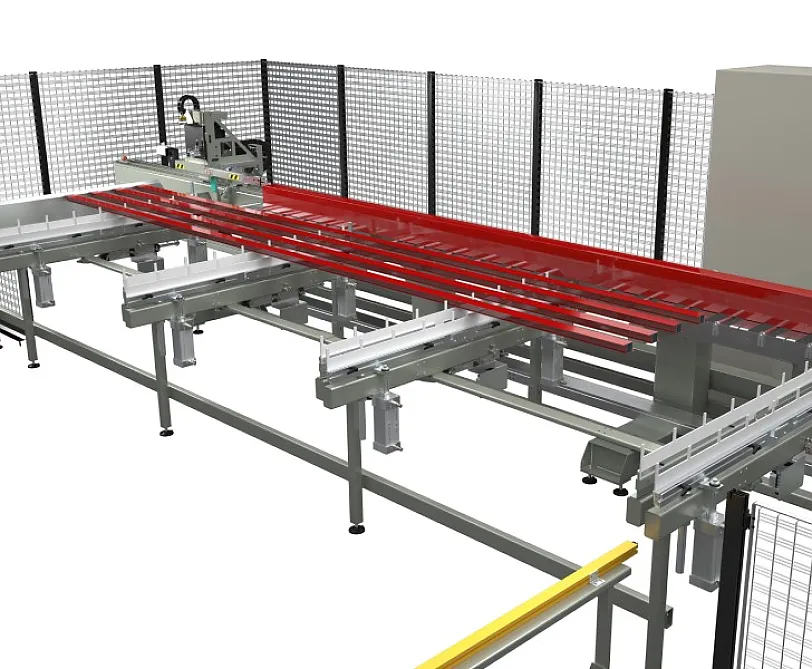

Lademagazin

Automatisches Lademagazin zum Sägezentrum mit Pilgerschrittschaltung, welches Profile mit einer maximalen Länge von 7 m (minimal 3 m) aufnehmen kann. Die maximale Ladekapazität beträgt 7 Profile bei einer Teilung von 240 mm. Das Maximale Ladegewicht beträgt total 500 kg.

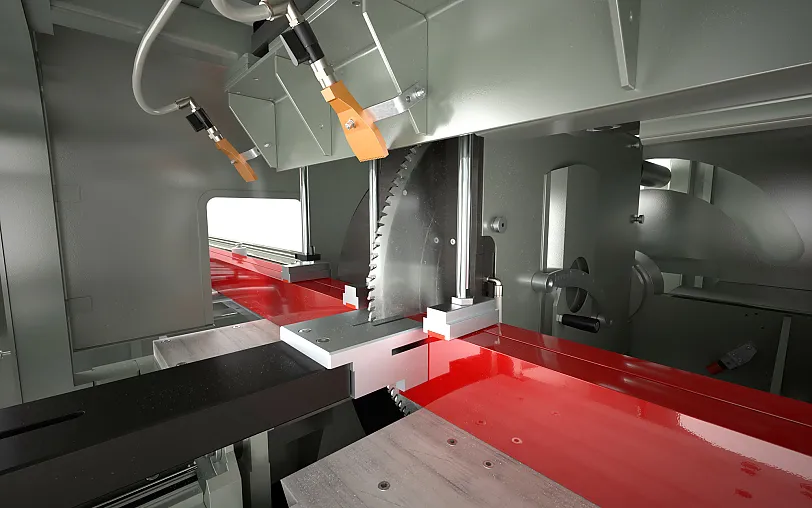

Sägeaggregat des Sägezentrums

Das neigbare Sägemodul fährt hydropneumatisch nach vorne aus. Die Sägeblattabmessung beträgt 550 mm mit einem grossem Schneidbereich 22°30’ bis 157°30’. Die Gehrungseinstellung erfolgt vollautomatisch und ist CNC-gesteuert.

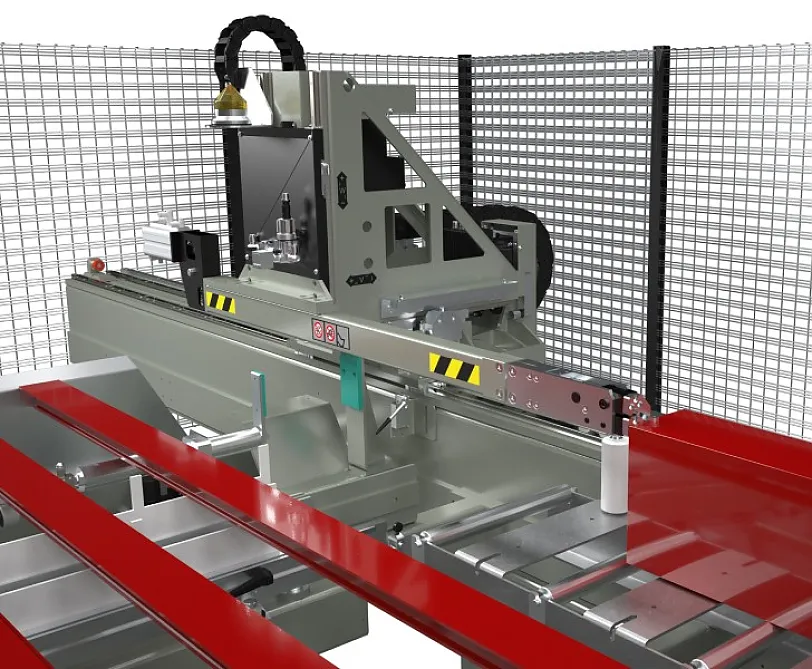

Stab-Vorschubeinheit

Das X-Achsen Vorschubsystem mit einer extrem schnellen und präzisen CNC Pushereinheit und Greiferzange positioniert die Stange im Sägeaggregat. Die Einstellung der Greiferzange auf das jeweilige Profil erfolgt im Standard manuell, optional über NC-Achsen.

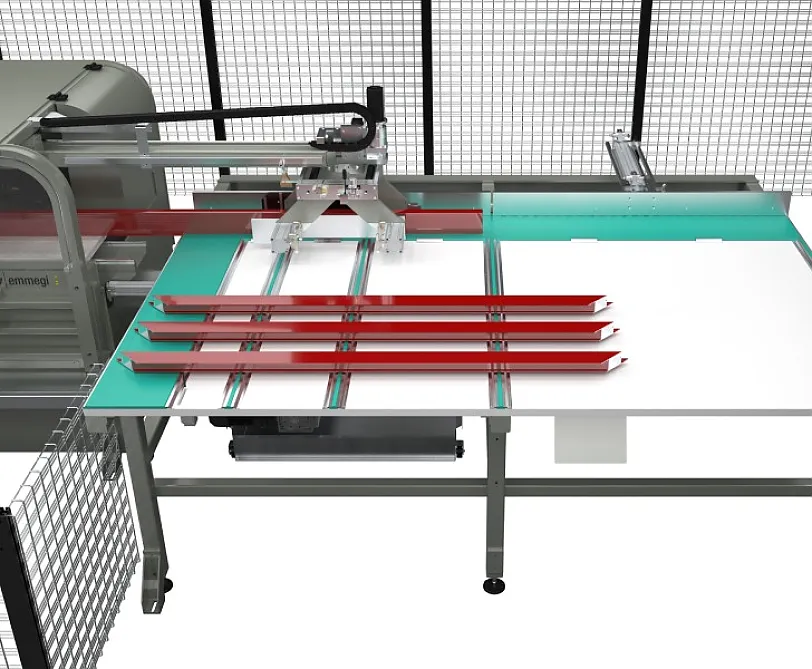

Entlademagazin

Grosses Entlademagazin für bearbeitete Werkstücke, verfügbar in zwei Ausführungen:

für Teile mit einer Länge bis 4 m
für Teile mit einer Länge bis 7,5 m.

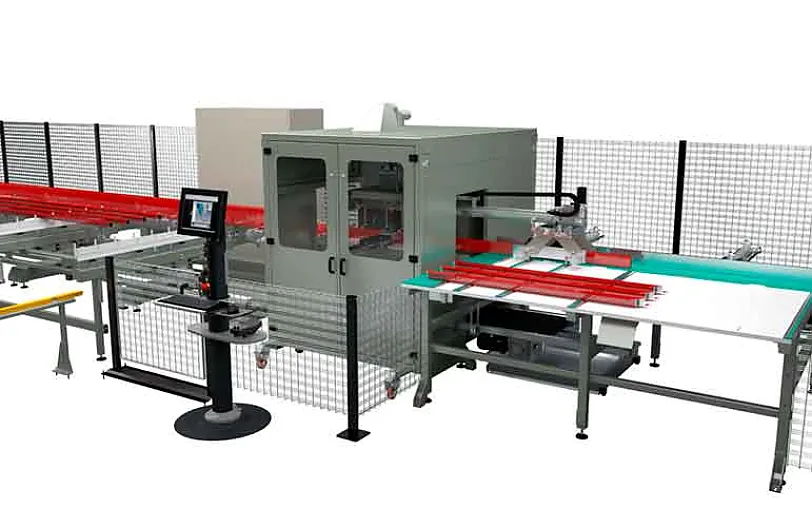

Schallschutzkabine

Das Sägeaggregat kann mit einer integrierten Schallschutzkabine komplett geschützt werden. Dieser Schutz ermöglicht eine deutliche Reduzierung des Schallpegels und das Anbringen eines Rauchgasabsaugsystem, was die Qualität der Arbeitsumgebung erheblich verbessert.
