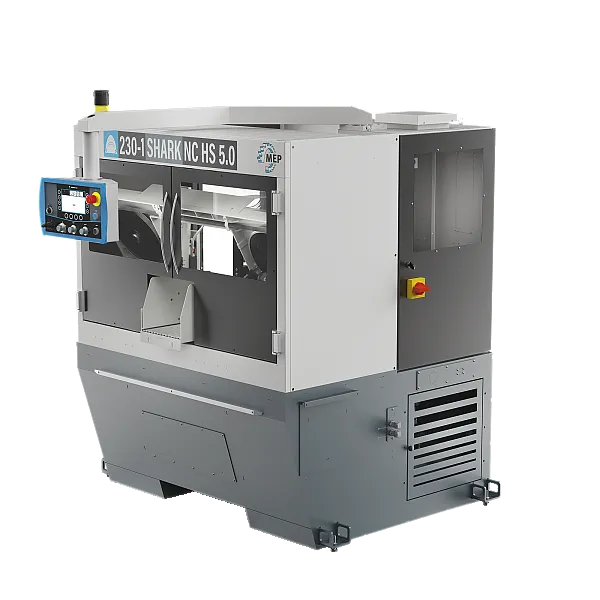

MEP SHARK 230 NC HS 5.0

Numerisch gesteuerte Bandsägemaschinen mit der neuen, speziell von MEP für Automatische entwickelten Windows «CE» basierten Steuerung.

Merkmale

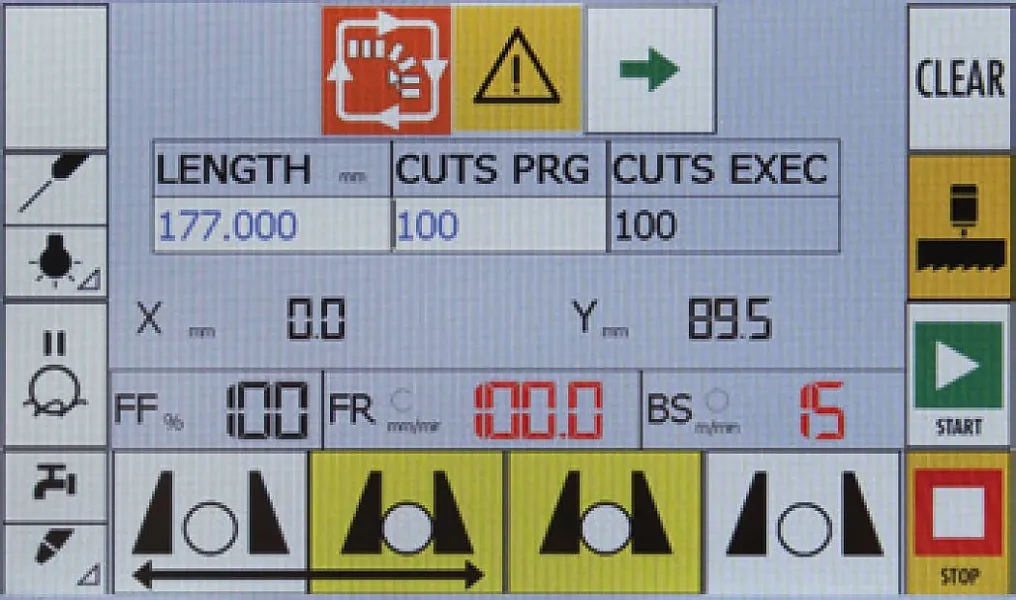

• Benutzer Interface mit Touch Screen Display von 7” und mechanischen Tasten für die Betriebsfunktionen der Sägemaschine, garantiert zuverlässigen Betrieb, einfach und intuitiv, und eine Kontrolle in Echtzeit aller Schnittparameter

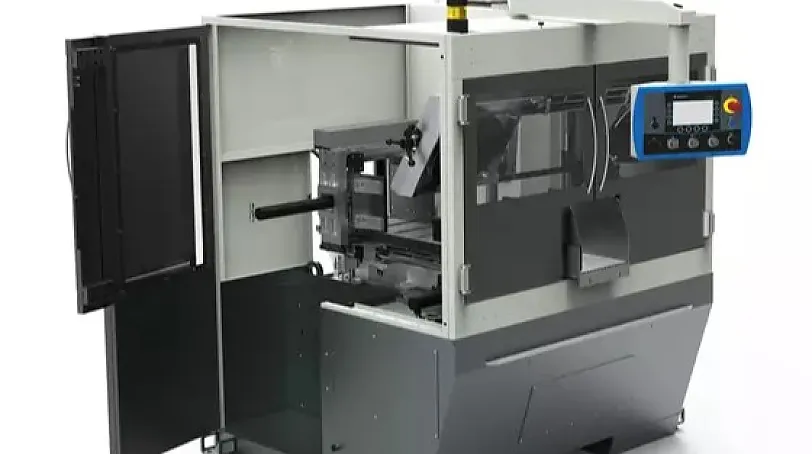

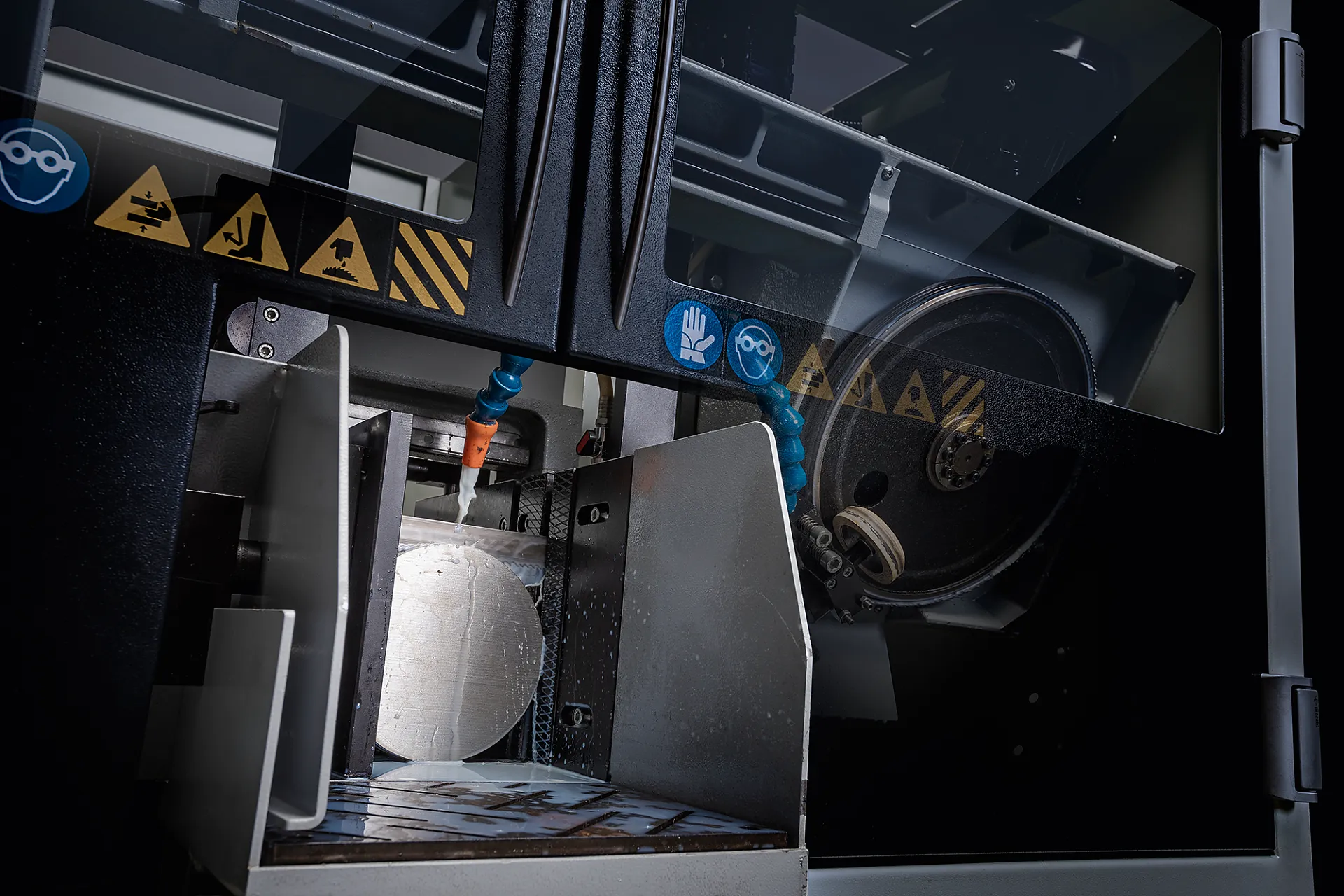

• Sicherheitsumhausung gemäss aktuellsten Sicherheitsbestimmungen der Maschinenrichtlinie EN 13898/2007
• Neues Feldbus Kommunikationssystem mit doppeltem Mikroprozessor mit Serialverbindung
• Robuste Gusseisenstruktur (G25) zur Kompensierung der Schwingungen, zur Verbesserung der Maschinenstabilität und zur Schonung des Sägebandes
• Zentralisierte Schaltkonsole für einfache und komfortable Bedienung und Kontrolle der Maschinenfunktionen
• Elektronischer Inverter für die stufenlose Regulierung der Banddrehzahl von 15 bis 100 m/min
• Positionierung des Sägekopfes und Bewegung des Zuführers mittels Joystick
• Automatische Erfassung der Schnittanfangsposition

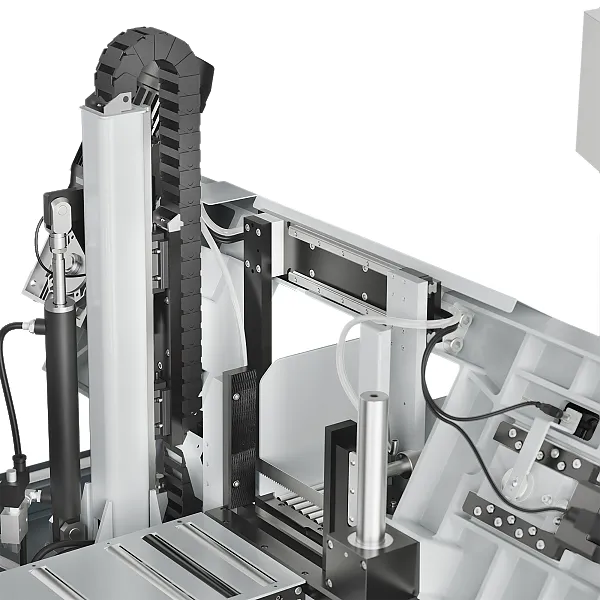

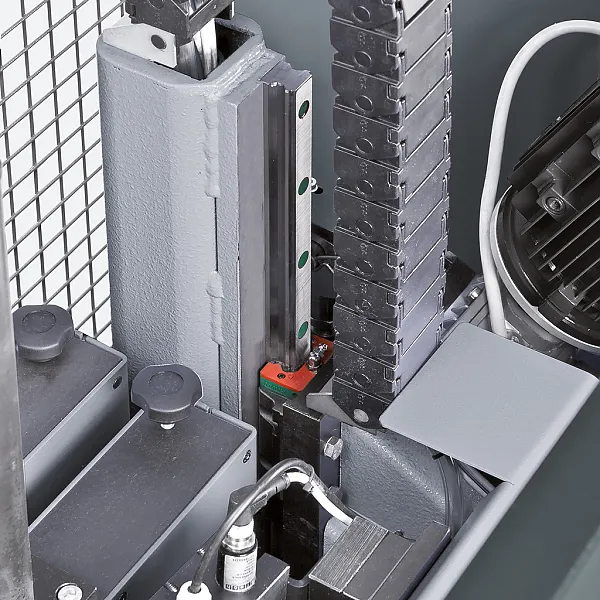

• Vorschub des Sägerahmens auf Linearführungen mit vorgeladenen Gleitschienen mit Kugelumlauf und hydraulische Zylindersteuerung
• Automatische Überwachung der Schnittbelastung durch ein direkt auf dem Zylinder montiertes Servoventil
• Handbediente Bandspannkontrolle mit Anzeige auf dem Bildschirm mittels elektronischem Umrechner

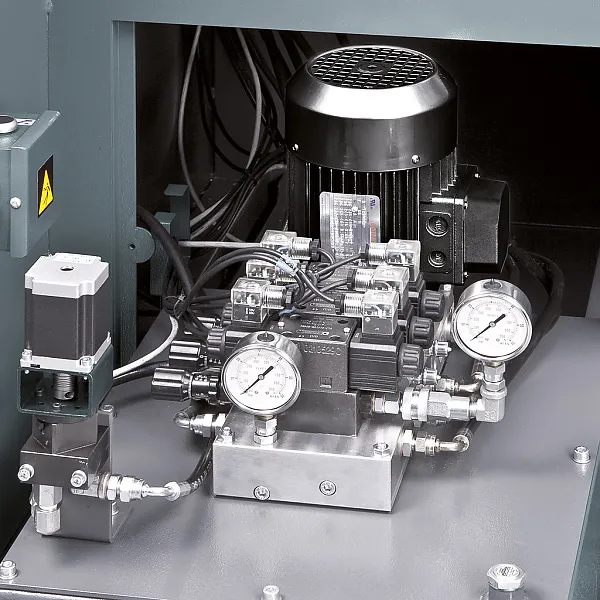

• Hydraulisches Steuergerät mit eingebauter Schraubstockedruckreduzierung für die Absenkung/Anhebung des Sägebogens und Öffnen/Schliessen der Schraubstöcke

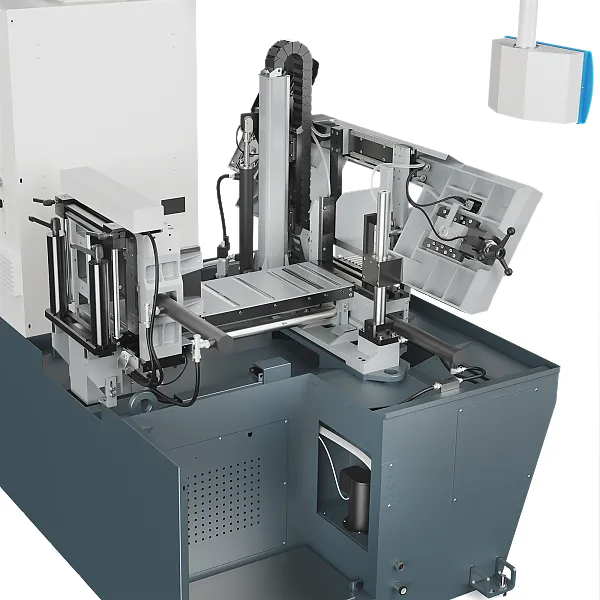

• Materialzuführung von 500 mm (im Einzelhub) mit Schrittmotor und Kugelumlaufspindel, die auf entgegengesetzte Kugellager montiert sind
• Beweglicher Nachschubgreifer, um auch leicht gebogenes Material zuzuführen
• Automatischer Rückgang der hinteren Backe vom Zuführerschraubstock, um die Zuführung von stark gebogenem Material zu vereinfachen (OPTIONAL)
• Das Sägebandantriebsrad ist durch einen konischen Spannsatz befestigt, der eine optimale axiale Einstellung ermöglicht

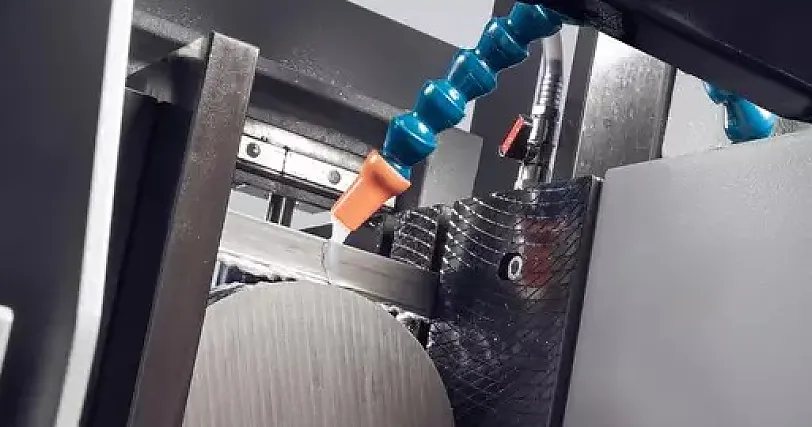

• Einstellbare Sägebandführungsköpfe aus Stahl mit Hartmetallführungen, Regelventile für die herkömmliche Umlaufschmierung und Vorbereitung für den Einbau des OPTIONALEN Minimalmengenschmiersystems
• Automatische Einstellung des Sägebandführungsamrs entsprechenbd der Abmessung des Materials
• Senkrechtes Rollenpaar, damit das Material immer perfekt ausgerichtet wird
• Einstellbare Führung für das Entladen des abgesägten Stückes
• Drehzahlüberwachung des Bandes mit sofortiger Laufunterbrechung in Echtzeit bei verkantetem Werkzeug
• Die Kühlmittelwanne ist im Untergestell eingebaut
• Die Späneschublade kann durch einen motorbetriebenen Späneförderer mit Förderschnecke (OPTIONAL) ersetzt werden
• Angetriebene Späneräumbürste
• Signalleuchte und Alarmton im Falle eines Maschinennotstandes oder Programmende
• Die Maschine ist für Kran- (mit Aufhängeösen) und für den Hubwagentransport vorgesehen
• Bimetall-Sägeband für Voll – und Profilmaterial
• Werkzeug und Gebrauchsanweisung mit Ersatzteilverzeichnis
