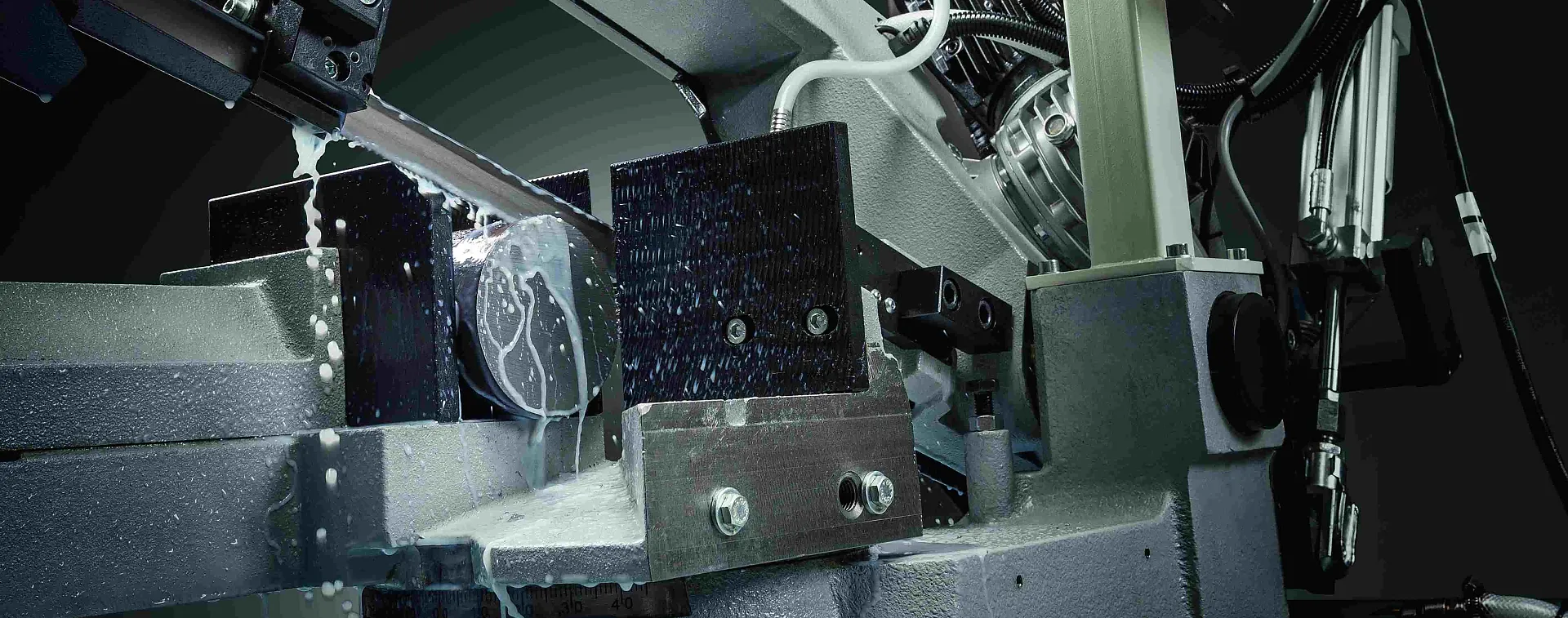

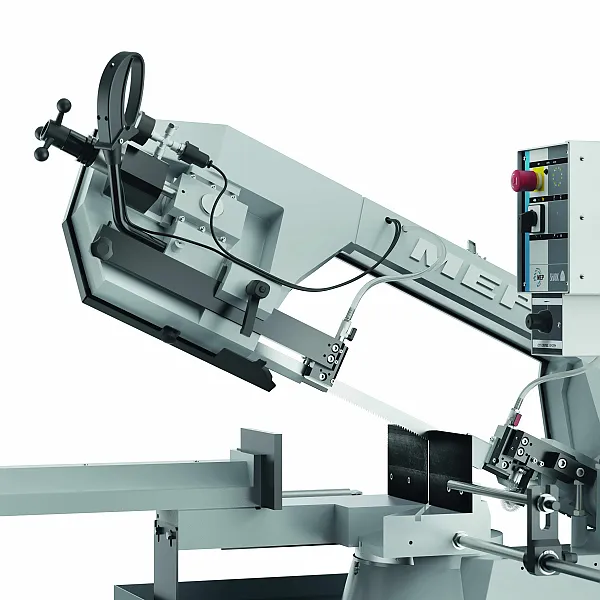

MEP SHARK 281 CCS / MA – Bandsäge für Metall

Bandsägemaschine mit automatischer Absenkung (Cut control System) für Schnitte von 0° bis 60° links.

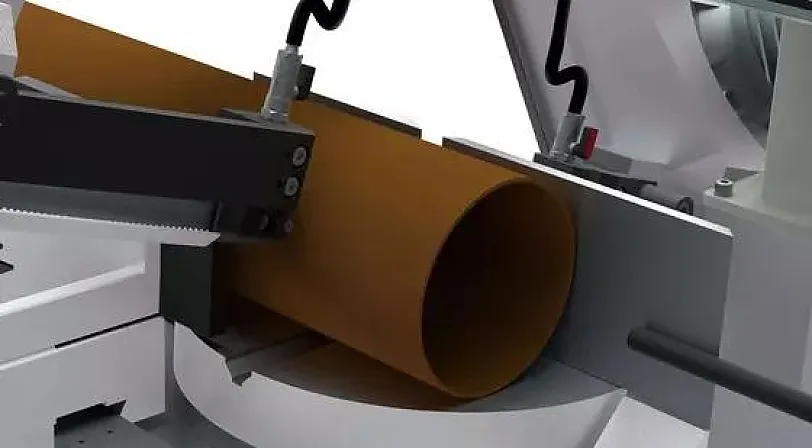

In der MA Ausführung (pneumatischer Schraubstock), erfolgt die Funktion Schraubstock auf/zu über ein manuell betätigtes Ventil.

Facts

Automatisierung

manuell (aut. Absenkung)

Sägebandhöhe

27 mm

Werkstoffe

Stahl

Schnittbereich rund

250 mm

Schnittbereich 4-kant

280 × 200 mm

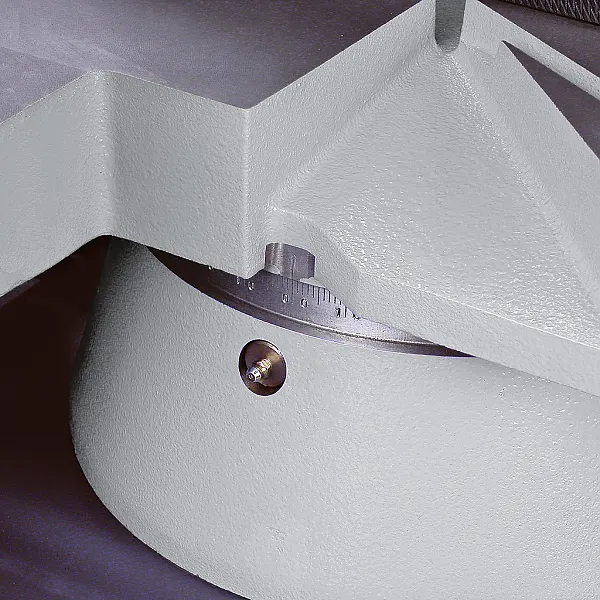

Gehrungseinstellungen

manuell

Mindestreststücklänge

–

Vergleichsliste hinzufügen

Technische Daten

Schnittbereich

Rund

Quadrat

Rechteck

0°

Rund

250 mm

Quadrat

230 mm

Rechteck

280 × 200 mm

45° links

Rund

190 mm

Quadrat

180 mm

Rechteck

180 × 180 mm

60° links

Rund

120 mm

Quadrat

110 mm

Rechteck

110 × 110 mm

Funktionsweise

Nachdem man das Material positioniert und den Schraubstock geschlossen hat, wird der Schnittvorgang über den Knopf im Handgriff gestartet. Die Absenkung erfolgt durch das Eigengewicht, wird durch eine Feder ausgeglichen und durch einen hydraulischen Bremszylinder reguliert. Wenn der Schnitt ausgeführt ist, wird der Sägerahmen für den nächsten Schnitt von Hand bis zur gewünschten Position angehoben.

Merkmale

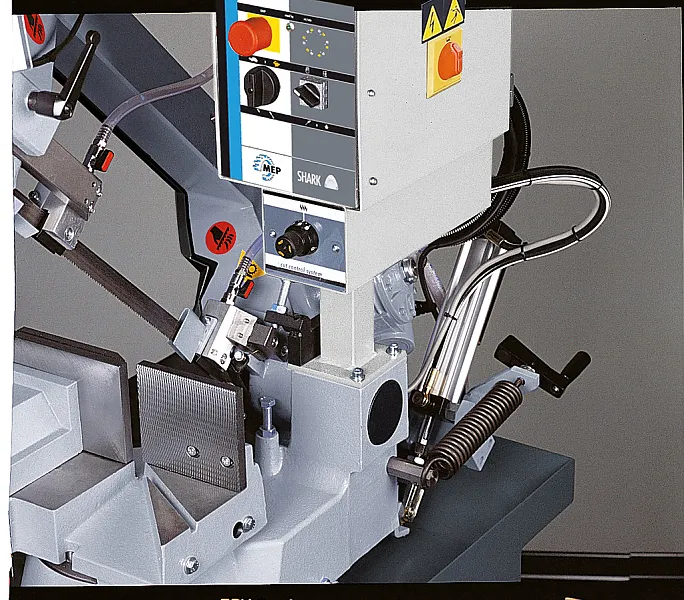

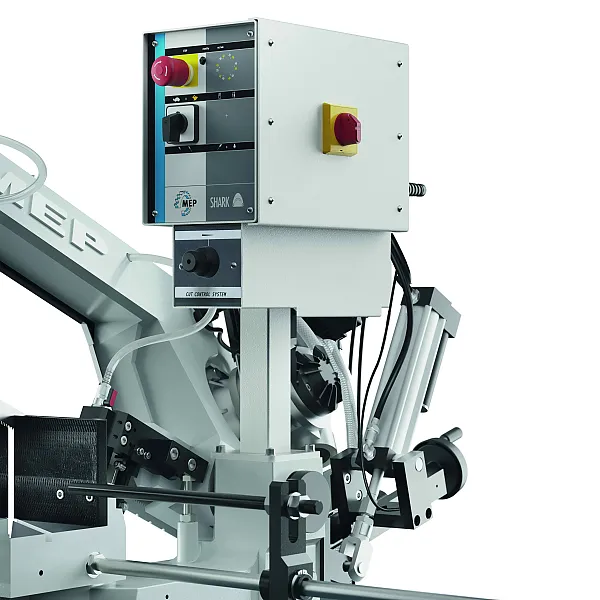

Elektrische Schalttafel (voll identifizierbare elektrische Verkabelung, Stand-By, abschliessbarer Hauptschalter mit Türverriegelung, Geschwindigkeitsschalter, Not- Aus Vorrichtung, Motorschutzschalter mit thermomagnetischem Auslöser, Unterspannungsauslöser, Schutz gegen Phasenausfall, Niederspannungsanlage 24 Volt)
Schaltgriff IP55
Schraubstock mit Schnellspannung
Hydraulischer Messwertgeber zur Anzeige der Sägebandspannung

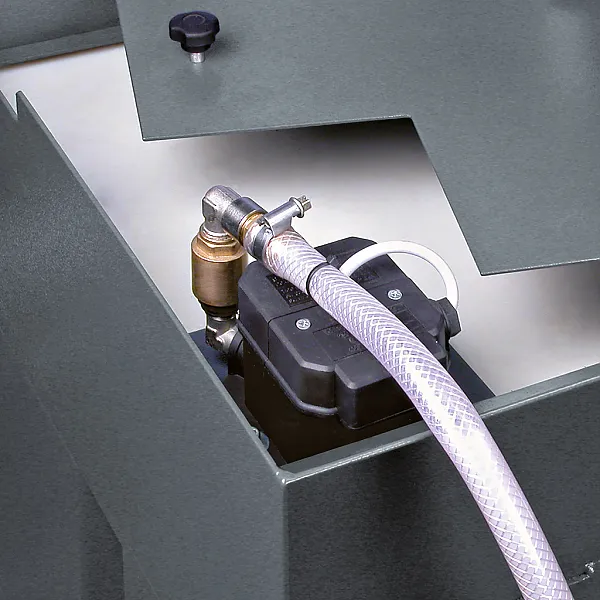

Elektrische Kühlmittelpumpe zur Kühlung und Schmierung des Sägebandes
Späneräumbürste

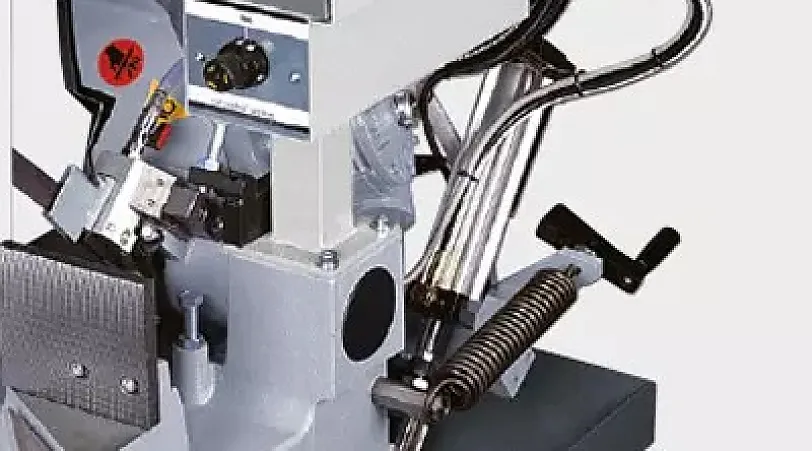

Doppelfeder zur Rückführung des Kopfes
Einstellbare Präzisionsanschläge mit Millimeterskala und klappbarem Anschlag, um Schnitte gleicher Länge auszuführen
Materialauflagearm mit Rolle, zum befestigen der Ladebühne
Bimetall-Sägeband für Voll– und Profilmaterial
Werkzeug und Gebrauchsanweisung mit Ersatzteilverzeichnis
Die CCS-Vorrichtung kann als Nachrüstsatz für fertige Maschinen geliefert werden
