MEP Werkstattbandsäge
SHARK 281 SXI EVO

Name: Shark 281 SXI EVO
Brand: MEP

Shark 281 SXI EVO Datenblatt

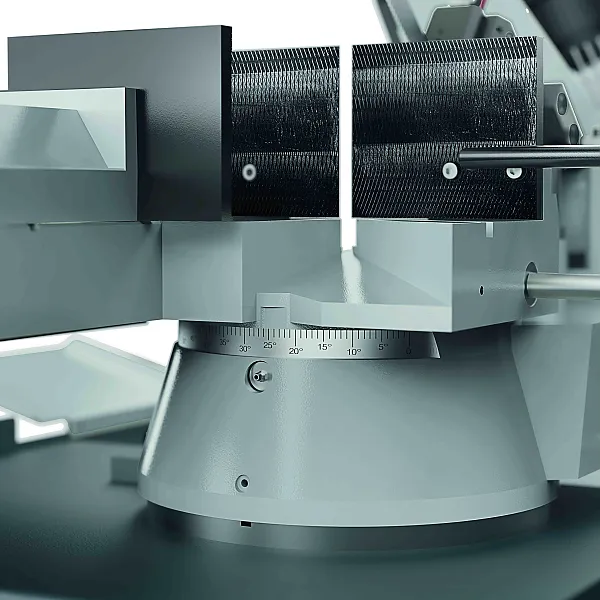

Elektrohydraulische, halbautomatische Sägemaschine für Gehrungsschnitte von 0° bis 60° links.

Facts

Automatisierung

halbautomatisch

Sägebandhöhe

27 mm

Werkstoffe

Stahl

Schnittbereich rund

250 mm

Schnittbereich 4-kant

280 × 220 mm

Gehrungseinstellungen

manuell

Mindestreststücklänge

–

Vergleichsliste hinzufügen

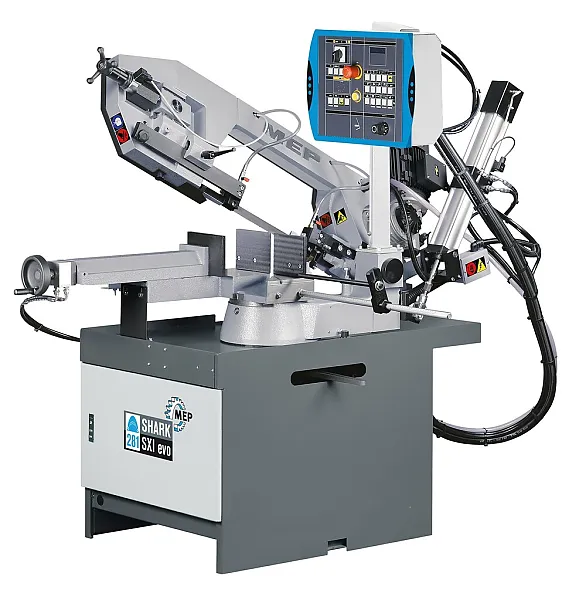

Werkstattbandsäge MEP - Shark 281 SXI EVO mit einseitiger Gehrungseinstellung

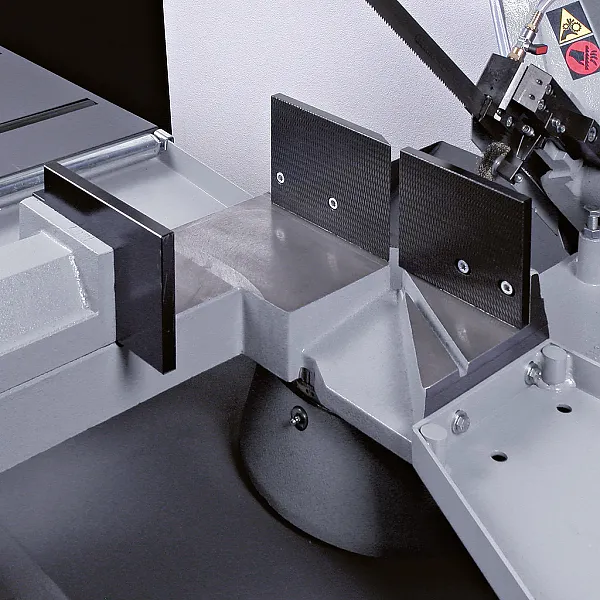

Werkstattbandsäge mit einseitiger Gehrungsverstellung

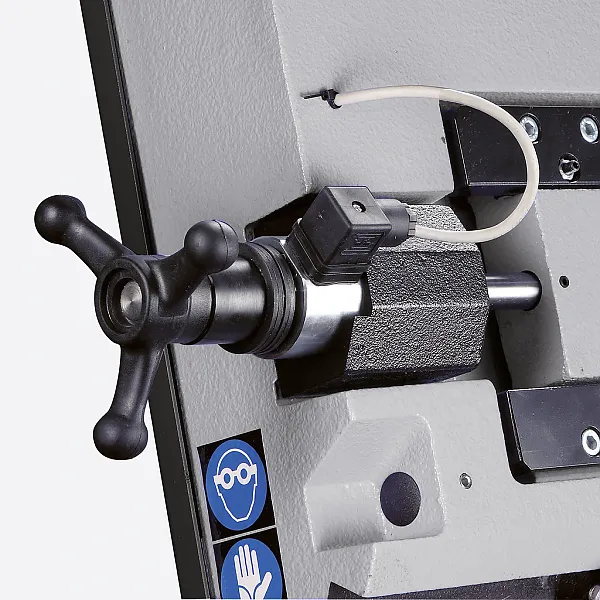

Die Sägebandspannung der Werkstattbandsäge kann manuell eingestellt werden. Die Überwachung erfolgt elekrtisch.

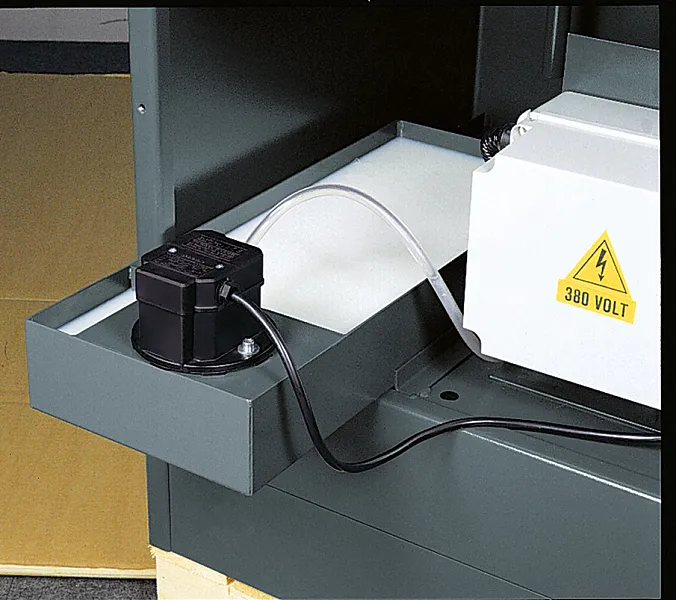

Praktischer und leicht zu reinigender Kühlwassertank inkl. Tauchpumpe im Grundgestell der Werkstattbandsäge

Technische Daten

Schnittbereich

Rund

Quadrat

Rechteck

0°

Rund

250 mm

Quadrat

230 mm

Rechteck

280 × 200 mm

45° links

Rund

190 mm

Quadrat

180 mm

Rechteck

180 × 180 mm

60° links

Rund

120 mm

Quadrat

110 mm

Rechteck

110 × 110 mm

Funktionsweise der Werkstattbandsäge

Halbautomatischer Zyklus

Schraubstock schliesst sich und Motor läuft an
Sägekopf senkt sich für den Schnitt
Motor schaltet ab
Sägekopf hebt sich
Schraubstock öffnet sich

Serienmässige Maschine sind ausschliesslich mit halbautomatischem Betriebszyklus ausgestattet. Auf Anfrage mit zusätzlichen Schnittzyklen (OPTIONAL):

Manueller und Halbautomatisch-Dynamischer Betrieb

Der Halbautomatische Schnitt wird durch manuelles Annähern des Sägerahmens aus jeder beliebigen Position über Betätigung des Handschalters gestartet.

Zyklus DOWN-UP

Im halbautomatischen Zyklus ermöglicht die Taste DOWN, falls erwünscht, den Sägerahmen und das Sägeband bei Schnittende zu stoppen. Der Schraubstock bleibt anschliessend geschlossen. Damit der Sägekopf wieder hochfährt und der Schraubstock öffnet, muss die Taste UP gedrückt werden.

Merkmale

Schwenkbares Bedienpult auf Vertikalpfosten
Bedienteil mit Niederspannung:
Membrantastatur aus Polyester mit thermogeformten und hervorgehobenen Drucktasten und Betätigungskontrollsignal
Display zur Anzeige von: + Diagnostik + Alarme (Beschreibung der Alarmursachen) + Zustand der Ein- und Ausgänge + Zählung der Schnitte + für den durchgeführten Schnitt gebrauchte Zeit +
Stromaufnahme des Sägebandmotors + Sägebandspannung + Sägebandgeschwindigkeit + nummerische Anzeige der Kopfposition
Steuerung komplett mit Sonderbetriebsmodi

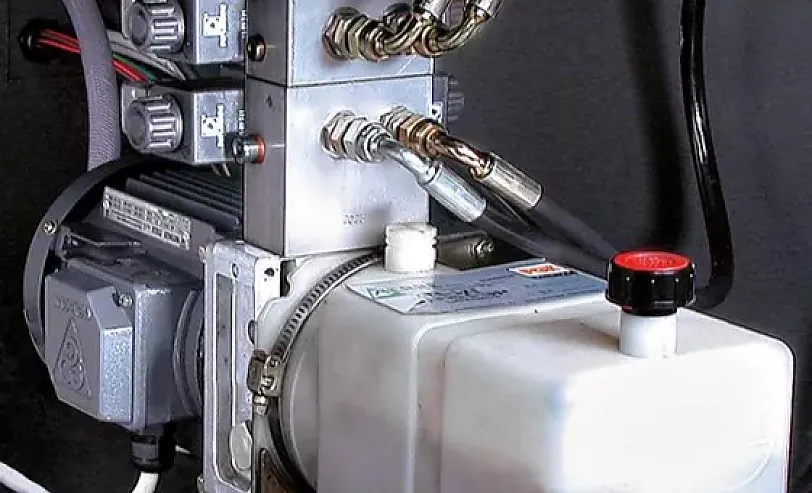

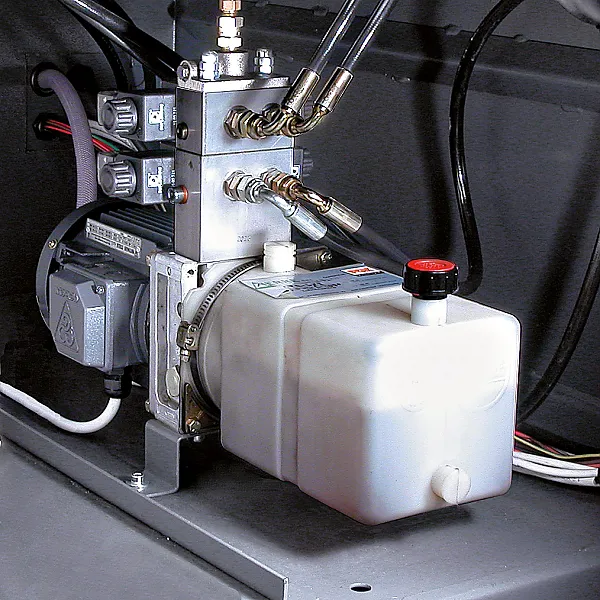

Hydraulisches Steuergerät jüngster Generation, höchst leistungsfähig und mit geringem Energieverbrauch
Doppelte Drehzahl des Bandes (36 / 72 m/min) mit der Möglichkeit, die Sägemaschine mit elektronischem Inverter für die stufenlose Regulierung der Bandgeschwindigkeit von 15 bis 100 m/min zu bestellen
Position des Sägerahmens direkt vom Schaltpult aus programmierbar, zur Anpassung an die Materialdimension
Handbediente Bandspannkontrolle mit Anzeige auf dem Bildschirm mittels elektronischem Umrechner
Untergestell der Werkstattbandsäge mit ausziehbarem Kühlmittelbehälter
Elektrische Kühlmittelpumpe zur Kühlung und Schmierung des Sägebandes
Vorbereitung für den Einbau der Minimalmengenschmierung des Sägebands (OPTIONAL), nebst der herkömmlichen serienmässigen Schmierung mit Emulsionsöl
Vorbereitung für den Einbau der Minimalmengenschmierung des Sägebands (OPTIONAL), nebst der herkömmlichen serienmässigen Schmierung mit Emulsionsöl
Späneräumbürste
Maschine ist für den Hubwagentransport vorgesehen

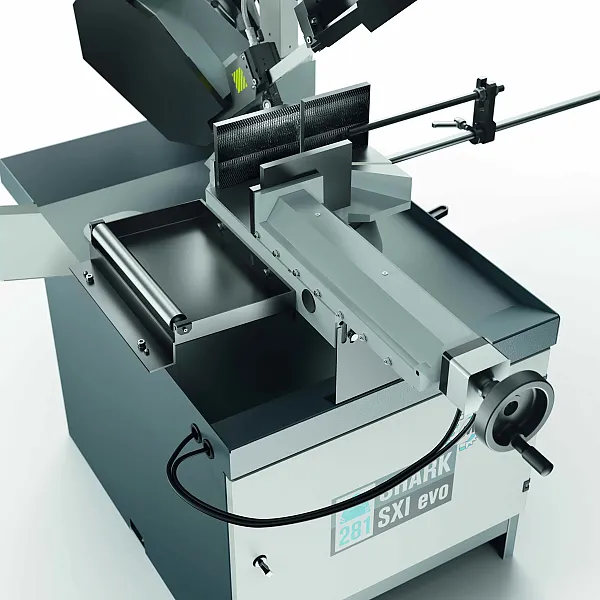

Einstellbare Präzisionsanschläge mit Millimeterskala und klappbarem Anschlag, um Schnitte gleicher Länge auszuführen
Materialauflagearm mit Rolle, zum Befestigen der Ladebühne
Bimetall-Sägeband für Voll– und Profilmaterial
Werkzeug und Gebrauchsanweisung mit Ersatzteilverzeichnis
