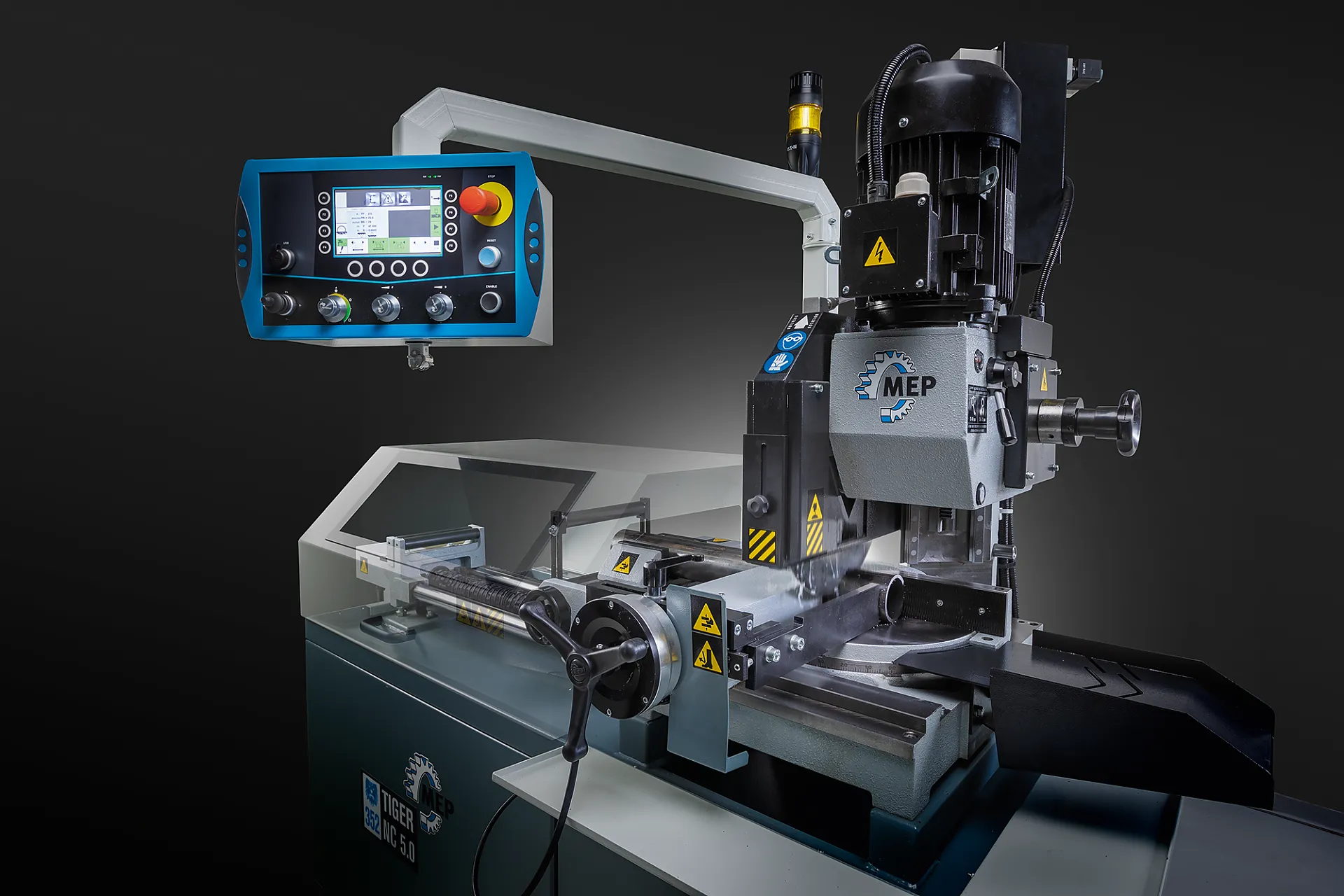

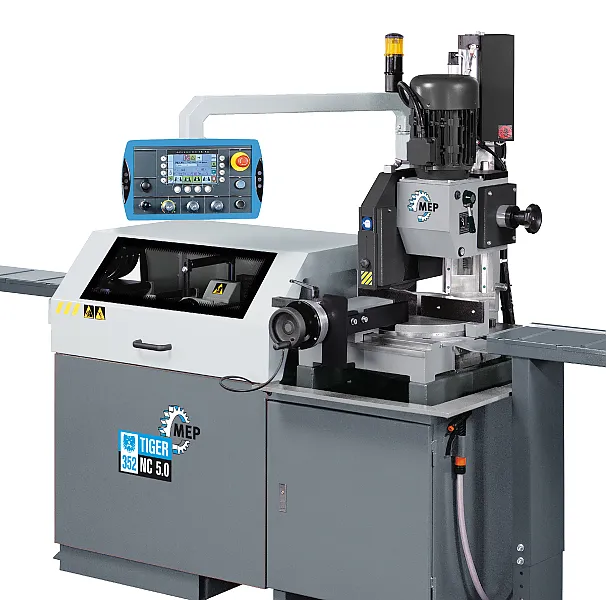

MEP TIGER 352 NC 5.0

Katalog MEP Network

Elektropneumatischer, Vertikal-Kreissägeautomat, um Serienschnitte von 60 links bis 45° rechts in z.B. Stahl auszuführen (für den Einsatz von HSS-Sägeblättern).
Die Maschine eignet sich auch für das Arbeiten im halbautomatischen Zyklus.

Facts

Werkstoffe

Eisenwerkstoffe (primär)

Automatisierung

vollautomatisch

Sägeblatt ø

350 mm

Max. Schnittbereich rund

115 mm

Max. Schnittbereich 4-kant

180 × 95 mm

Gehrungseinstellungen

manuell

Mindestreststücklänge

320 mm

Technische Daten

Schnittbereich

Rund in mm

Quadrat in mm

Rechteck in mm

0°

Rund in mm

115 mm

Quadrat in mm

95 mm

Rechteck in mm

180 × 95 mm

45° links

Rund in mm

110 mm

Quadrat in mm

95 mm

Rechteck in mm

125 × 95 mm

60° links

Rund in mm

90 mm

Quadrat in mm

90 mm

Rechteck in mm

90 × 90 mm

45° rechts

Rund in mm

110 mm

Quadrat in mm

95 mm

Rechteck in mm

125 × 95 mm

Höchste Produktionsleistung

Die robuste Gussstruktur ermöglich die Maschine die entstehenden Vibrationen zu aufnehmen und gab grössere Schnittpräzision und verlängert die Lebensdauer des Sägeblatt.

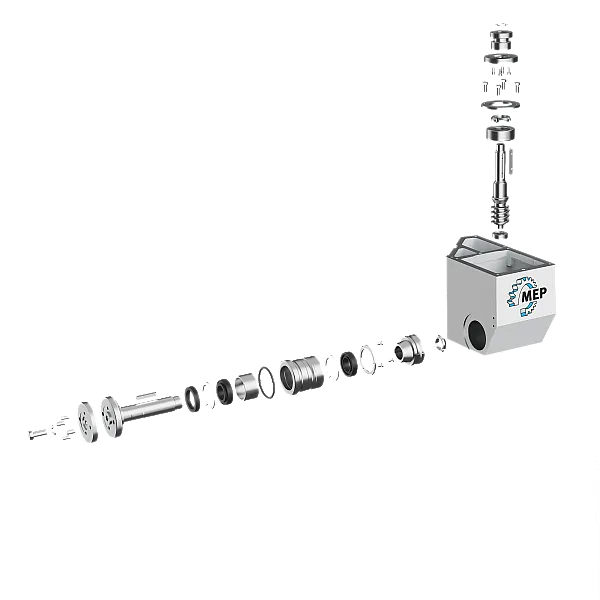

Das 2-stufige Getriebesystem ermöglicht hohe Schneidgeschwindigkeit und sorgt für eine aussergewöhnliche Steifigkeit und eine hohe Lebensdauer des Sägeblatts.

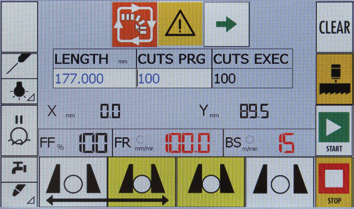

Die Steuerung ermöglicht es, bis zu 100 Schneidprogramme mit jeweils unterschiedlichen Mengen und Längen abzuspeichern und minimiert die Programmierzeit bei häufig ausgeführten Aufträgen.

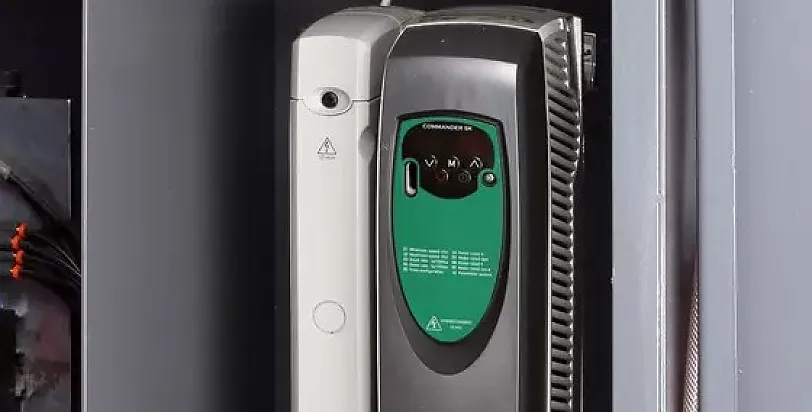

Der Frequenzumrichter für die Einstellung der Blattdrehzahl Geschwindigkeit von 12 bis 120 m/min ermöglicht die Sägeblattdrehzahl an das verarbeitete Material zu anpassen.

Höchste Präzision

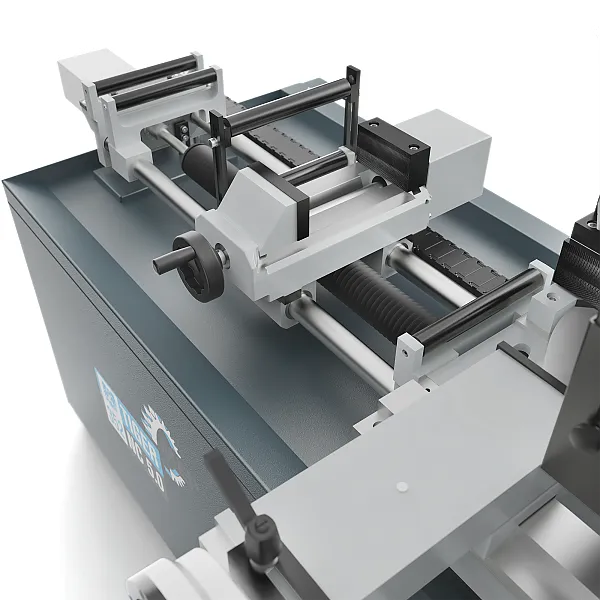

Der Bewegung der Zuführer Schraubstock mit Stepper Motor versichert die höchste Präzision an der
Position.

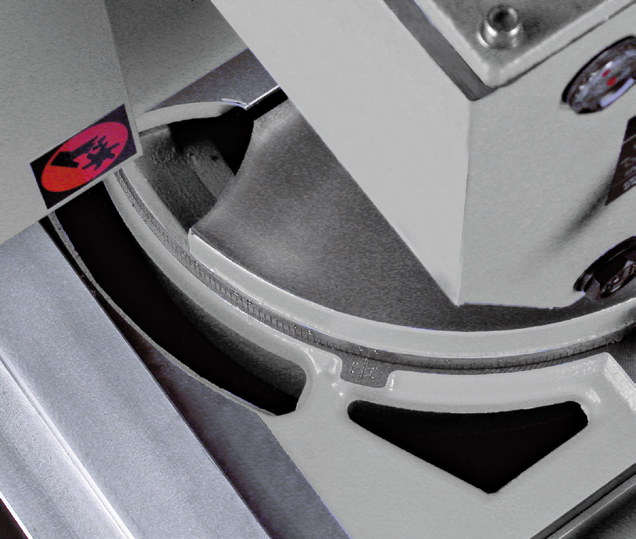

Der auf einem Axiallager montierte Drehtisch sorgt für die einfache und gleichmäßige Drehung mit jeder Gehrung.
Die mechanischen Anschläge bei -45°, +0°, +45° und +60° mit Klemmvorrichtung für alle dazwischen liegenden Gehrungen gewährleisten die präzise Positionierung des Sägekopfes.

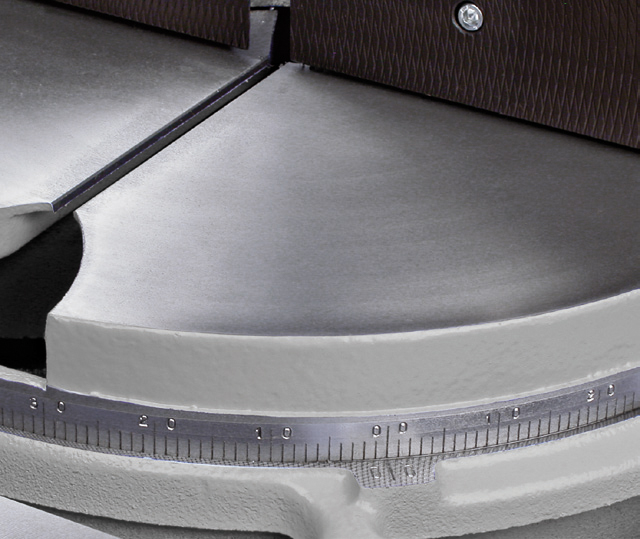

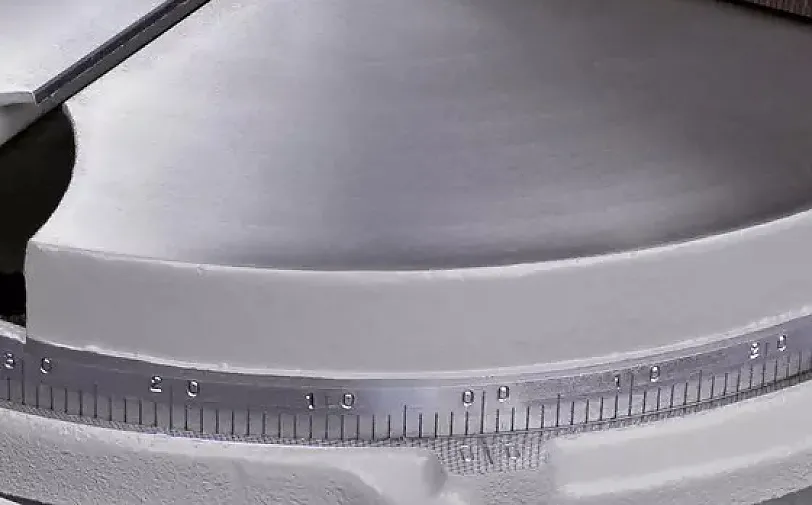

Die auf dem Drehteller eingravierte Winkelskala ermöglicht es präzise Winkelschnitte innerhalb der Toleranzgrenzen und mit beliebiger Gehrung auszuführen.
Das doppelte Spannstocksystem mit Gratschutzvorrichtung sorgt für eine sichere Einspannung und vermeidet das Entstehen von Graten beim Schneiden.

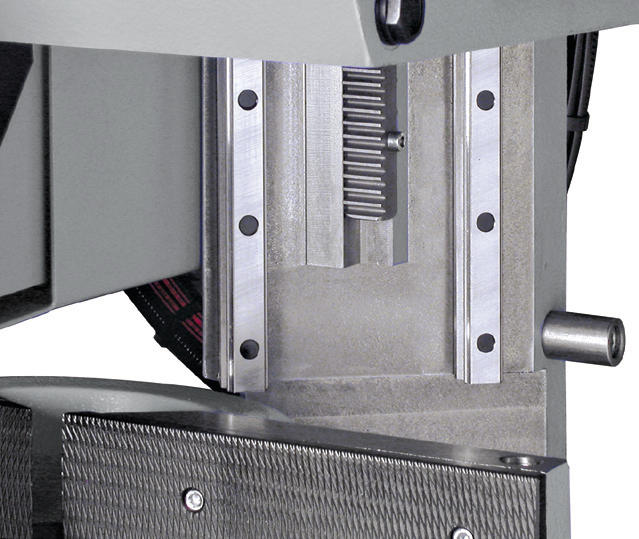

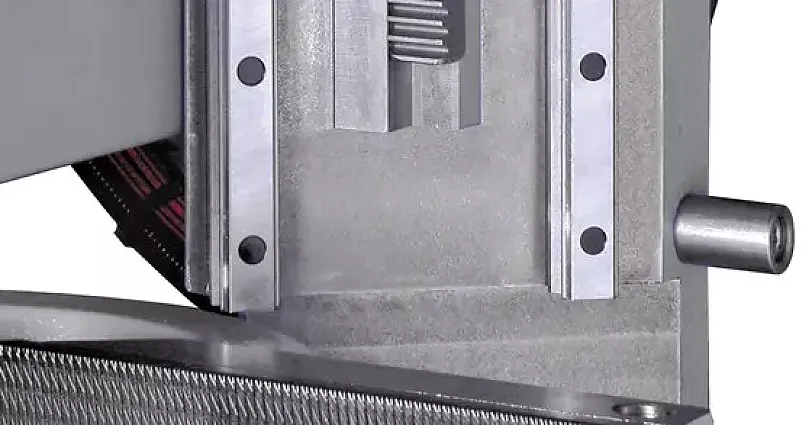

Sägekopfvorschub über doppelte Linearführung

Der Vorschub der Sägekopfhalterung über die beiden Linearführungen mit vorgespannten Kugelumlauflagern gewährleistet die Verringerung der mechanischen Schwingungen beim Schneiden.

Industry 4.0 Ready - IOT

Mit dem optionalen IOT werden Datenerfassung und -nutzung optimiert, dadurch wird die Leistung der Metallsäge verbessert und die Lebensdauer des Werkzeugs gesteigert.
