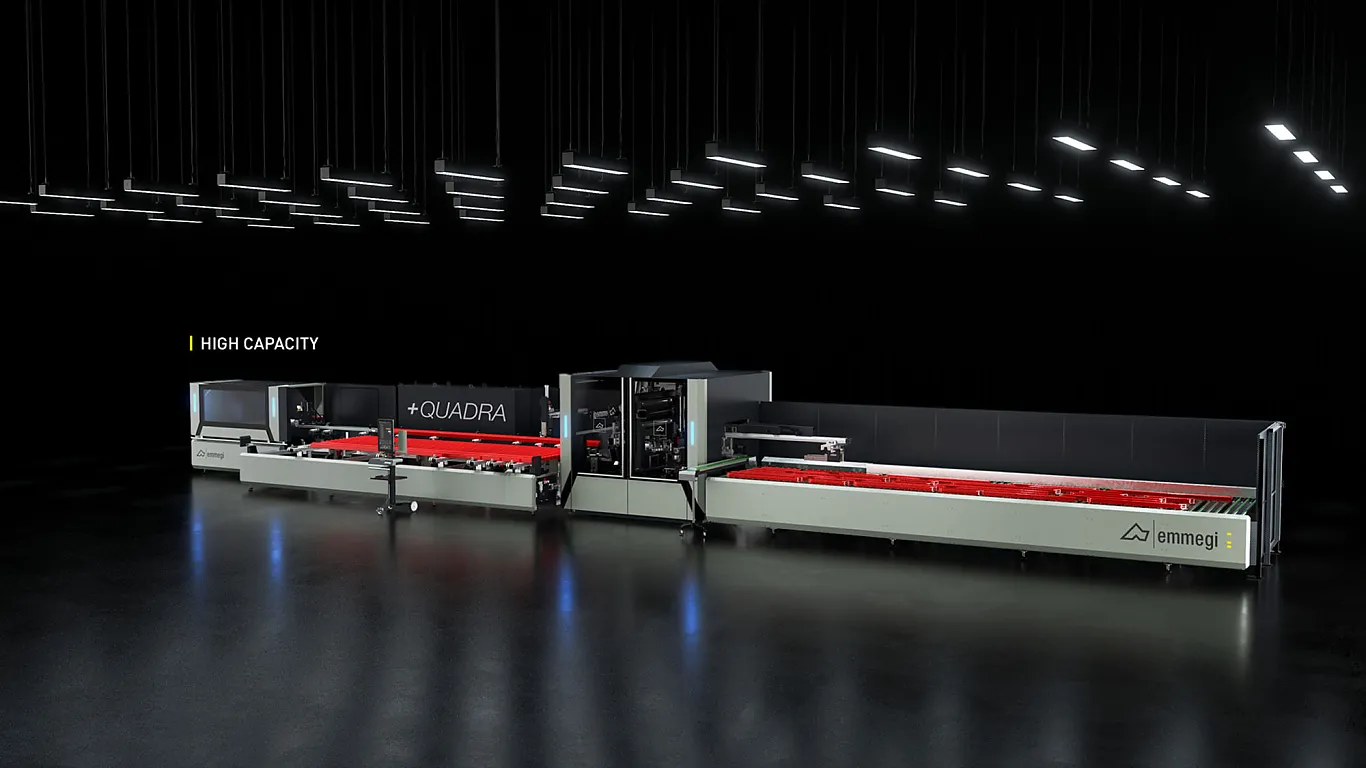

Emmegi +Quadra

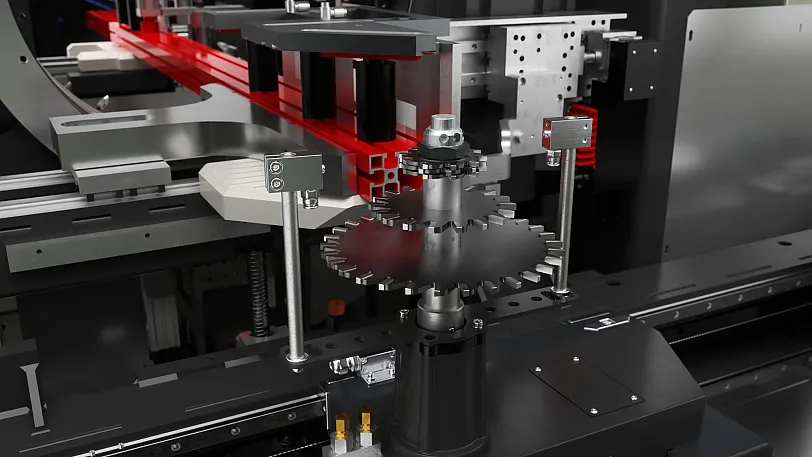

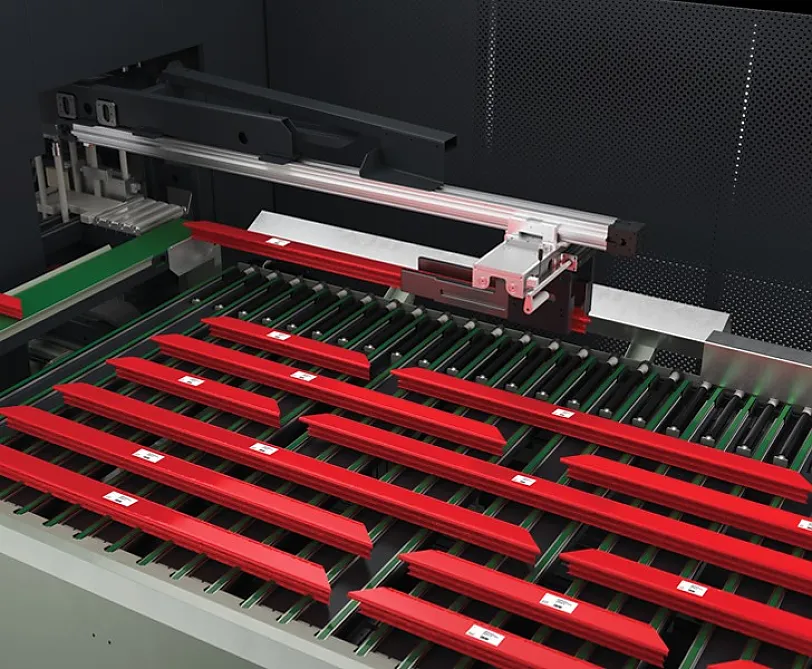

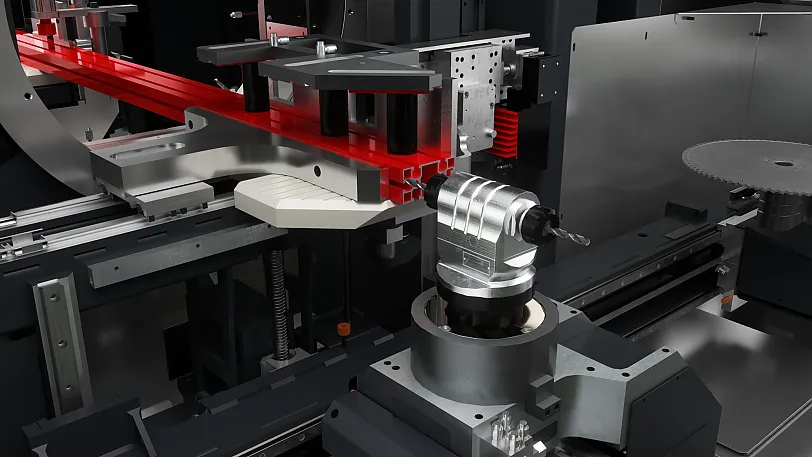

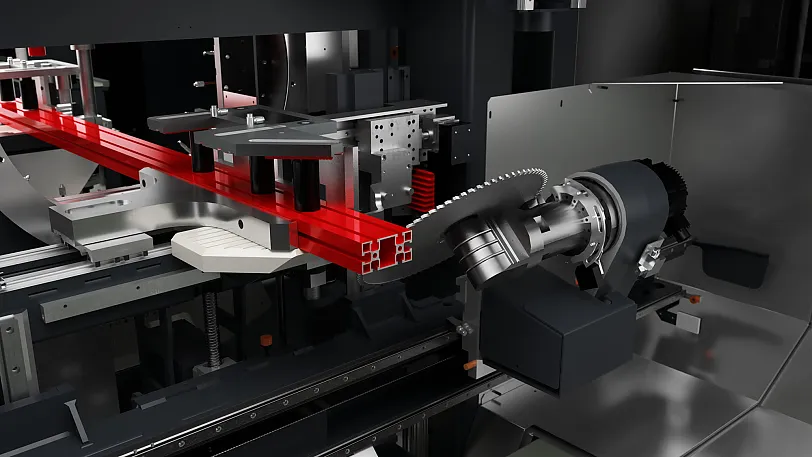

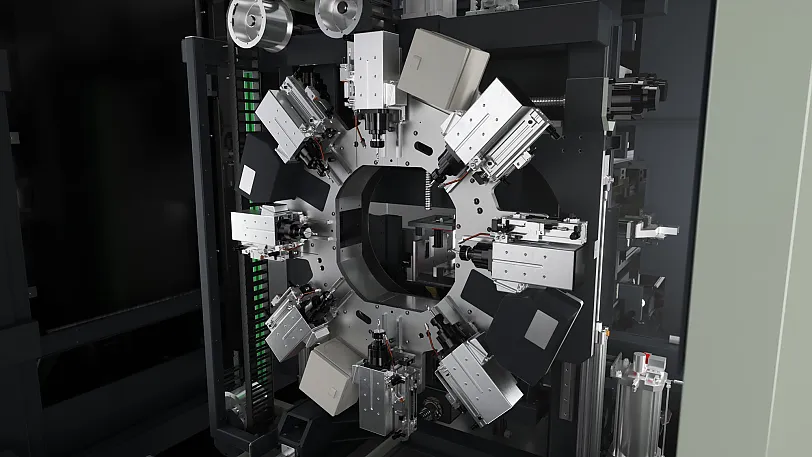

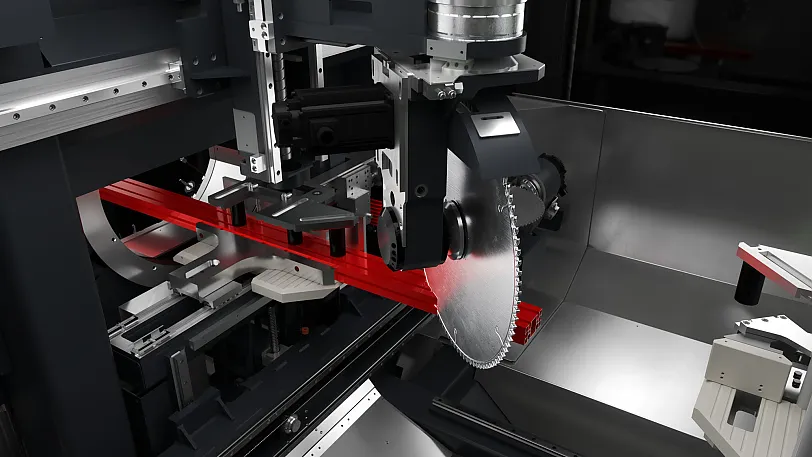

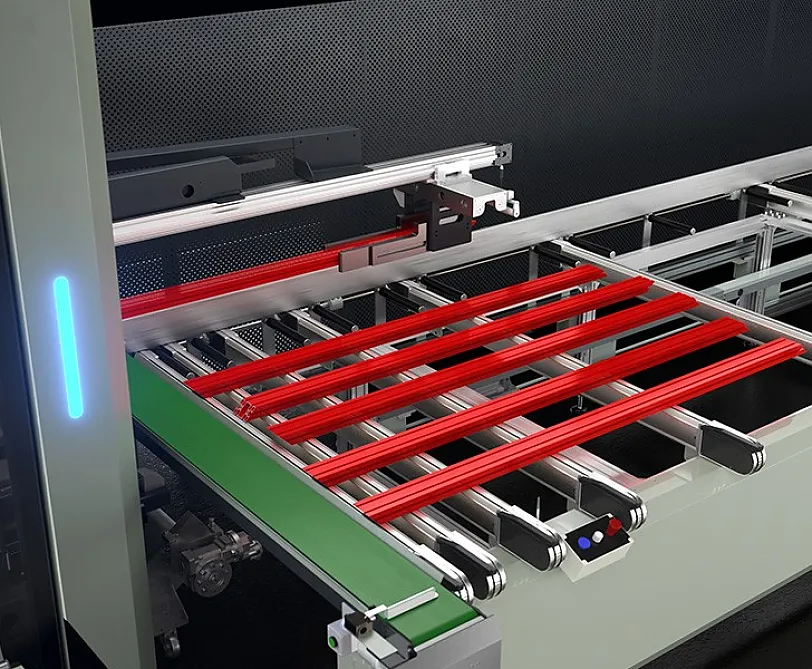

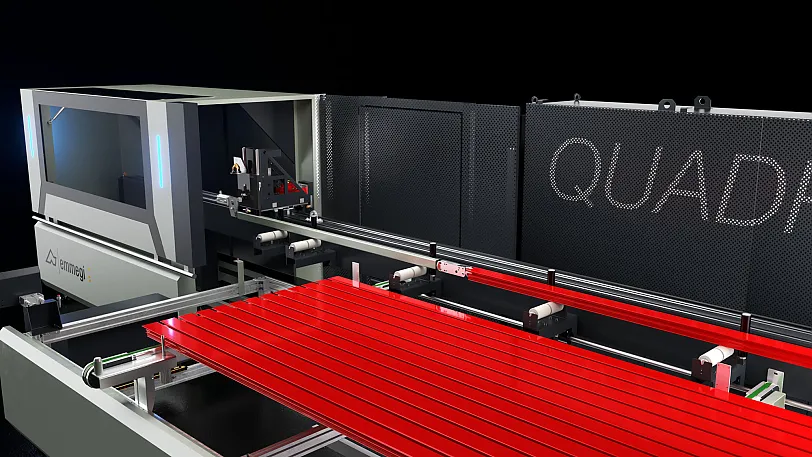

Centre d'usinage comportant jusqu'à 20 axes à CN, réalisé pour effectuer les usinages de coupe, fraisage et perçage y compris en début et en fin sur profilés en aluminium et alliages légers. +QUADRA est une ligne qui peut être configurée avec des solutions modulaires et des ensembles personnalisés pour répondre aux applications les plus courantes dans les secteurs de la menuiserie, de l'architecture et de l'industrie. La structure de la ligne comprend un magasin d'alimentation automatique d'où le profil est prélevé et transféré à la section opérationnelle. Celle-ci abrite les unités dédiées à la coupe et aux usinages, suivies d'un dispositif d'extraction qui dépose les pièces finies dans un magasin d'accumulation. Les trois modules principaux comportent de nombreuses variantes qui modifient l'attitude de la ligne en termes de flexibilité, d'automatisation et de productivité. Le magasin de chargement, conçu pour des profils jusqu'à 7 500 ou 9 500 mm, fonctionne avec un système d'alimentation par poussée assisté par le mouvement d'une pince à positionnement automatique pour serrer et déplacer le profil dans l'unité opérationnelle. Le positionnement de la barre suivante dans la zone de chargement est synchronisé avec le retour de la pince de transport, qui s'effectue en temps masqué. La version FLW à haute flexibilité optimise le chargement des profils en utilisant toute la surface du plan et en augmentant la capacité de chargement. Elle est associée au système de cales dynamiques PROFIX qui garantit la référence et l'orientation correctes des profils pour les usinages suivants. Le module de fraisage à 4 axes à CN permet l'installation de 4 à 8 électrobroches sur un anneau rotatif, qui assurent l'usinage de toutes les faces du profil, quelle que soit son orientation. Deux unités de coupe sont disponibles, l'une avec une lame de Ø 600 mm avec mouvement descendant sur trois axes à CN et l'autre avec une lame de Ø 350 avec mouvement horizontal sur trois axes à CN, qui permettent également une installation simultanée. Les possibilités de configuration sont complétées par un module d'éboutage fonctionnant sur deux axes à CN au moyen d'un groupe de fraises ou, alternativement, par un module à 4 axes dédié au fraisage en début et en fin de pièce. Une cabine contient toutes les unités d’usinage, en assurant un niveau élevé d’insonorisation et la protection complète de l’opérateur. Le système d'extraction adaptatif AES saisit et transfère le segment usiné de l'unité de coupe au magasin de déchargement. Le groupe de déchargement se compose d’un magasin à chenilles transversales et est disponible en différentes largeurs pour des profils d'une longueur maximale de 4 000, 7 500 ou 9 500 mm. Le magasin d'accumulation peut être configuré dans la version à haute capacité HCS qui permet de retenir la totalité du volume de profils sur le magasin de chargement sans intervention de l'opérateur. L'équipement du centre d'usinage est complété par le module d'étiquetage automatique ALM avec positionneur à 2 axes, pour identifier les pièces usinées, et un système de contrôle de l'intégrité des outils. Ces deux options, ainsi que les magasins d'accumulation de grande capacité et la fiabilité des systèmes Emmegi, permettent d'utiliser la machine pour des cycles d'usinage prolongés en mode entièrement automatique.
