Behringer Gehrungs-Halbautomat
HBE G

Name: HBE Gehrungs-Halbautomat
Brand: Behringer

Prospekt Behringer HBE 320-523G Gehrungsbandsäge

Robust aufgebaute Gehrungs-Halbautomaten für Metallbau, Stahlbau und Profilstahlhandel. Individuelle Zufuhr-, Transfer-, und Transportlösungen für eine Sägelösung welche exakt auf Ihre Bedürfnisse zugeschnitten ist.

Facts

Automatisierung

halbautomatisch

Sägebandhöhe

34 – 54 mm

Werkstoffe

Eisenwerkstoffe (primär)

Max. Schnittbereich rund

320 – 610 mm

Max. Schnittbereich 4-kant

520 × 320 mm – 1250 × 610 mm

Gehrungseinstellungen

manuell (opt. autom.)

Mindestreststücklänge

10 mm

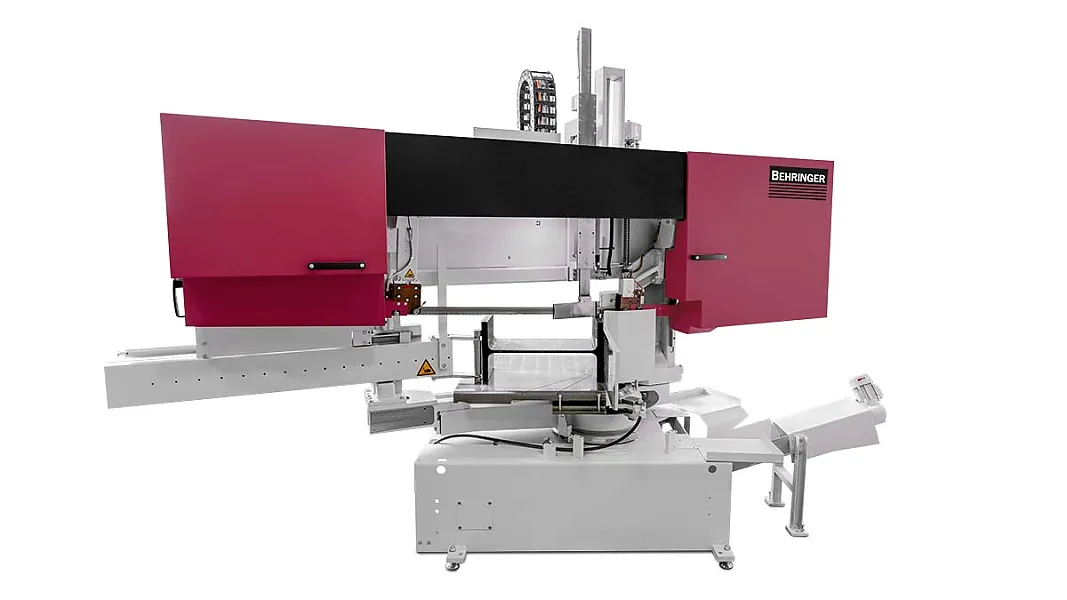

Behringer HBE 420-723G - Gehrungsbandsäge

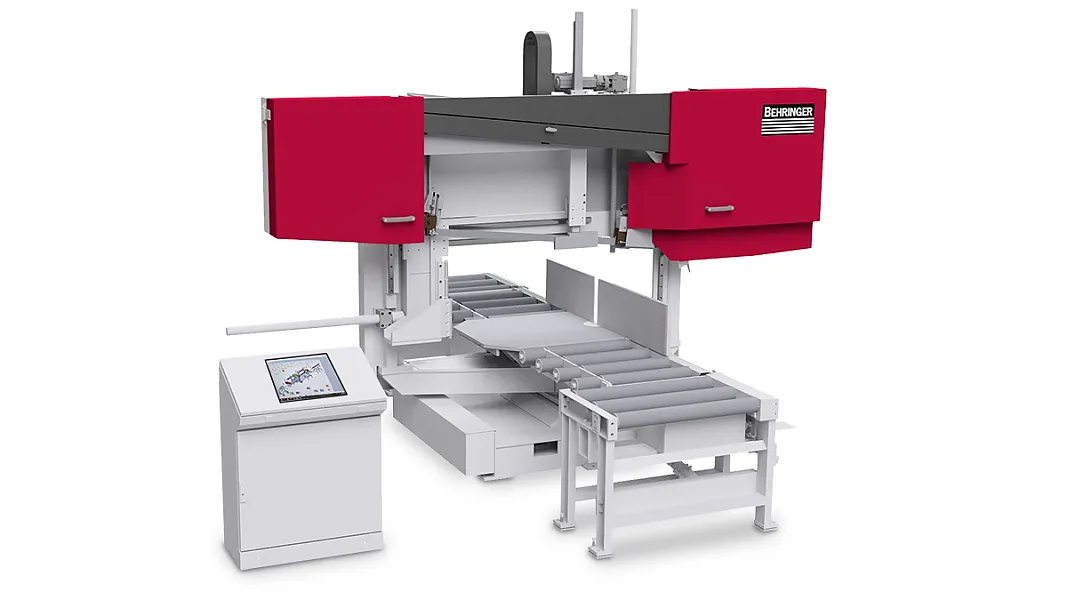

Behringer HBE 520-926G - Gehrungsbandsäge

Behringer HBE 610-1256G - Gehrungsbandsäge

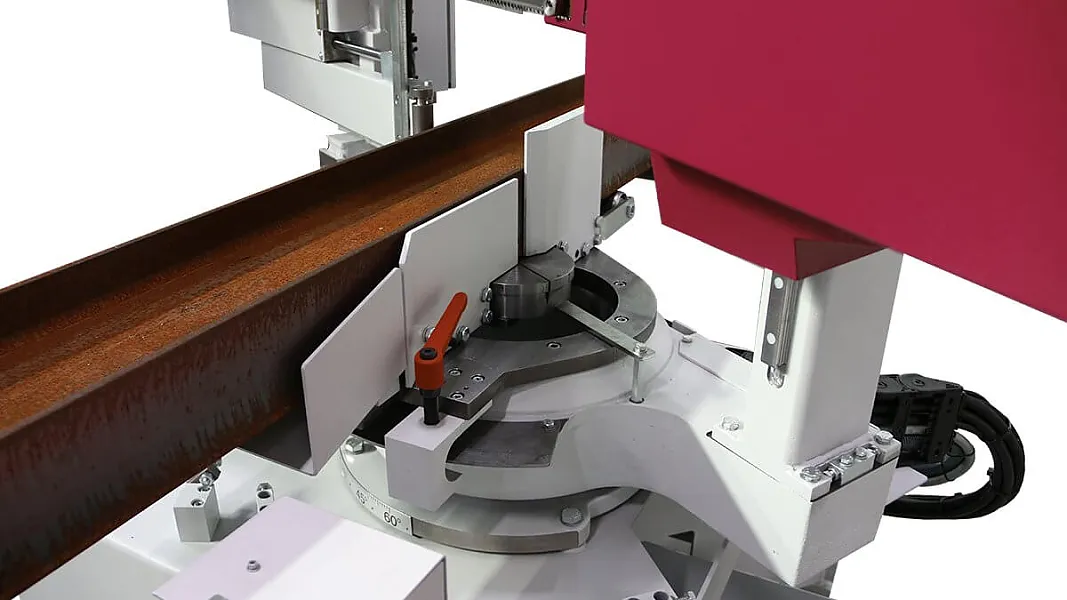

Behringer HBE 320-523G - Winkeleinstellung

Technische Daten

Modell

HBE 320-523 G

HBE 420-723 G

HBE 520-926 G

HBE 610-1256 G

Schnittbereich 90° rund

HBE 320-523 G

320 mm

HBE 420-723 G

420 mm

HBE 520-926 G

520 mm

HBE 610-1256 G

610 mm

Schnittbereich 90° flach

HBE 320-523 G

520 × 320 mm

HBE 420-723 G

700 × 400 mm

HBE 520-926 G

920 × 520 mm

HBE 610-1256 G

1250 × 610 mm

45° Gehrung links ∅ / flach

HBE 320-523 G

320 / 390 × 320 mm

HBE 420-723 G

400 / 540 × 400 mm

HBE 520-926 G

520 / 640 × 520 mm

HBE 610-1256 G

610 / 880 × 610 mm

45° Gehrung rechts ∅ / flach

HBE 320-523 G

320 / 330 × 320 mm

HBE 420-723 G

400 / 470 × 400 mm

HBE 520-926 G

520 / 640 × 520 mm

HBE 610-1256 G

610 / 880 × 610 mm

Materialauflagehöhe

HBE 320-523 G

800 mm

HBE 420-723 G

800 mm

HBE 520-926 G

800 mm

HBE 610-1256 G

800 mm

Antriebsleistung

HBE 320-523 G

2,6 kW

HBE 420-723 G

5,2 kW

HBE 520-926 G

5,5 kW

HBE 610-1256 G

7,5 kW

Schnittgeschwindigkeit

HBE 320-523 G

15 – 110 m/min

HBE 420-723 G

15 – 130 m/min

HBE 520-926 G

17 – 120 m/min

HBE 610-1256 G

17 – 120 m/min

Sägebandabmessung

HBE 320-523 G

5300 × 34 × 1,1 mm

HBE 420-723 G

6840 × 41 × 1,3 mm

HBE 520-926 G

8500 × 54 × 1,6 mm

HBE 610-1256 G

10’000 × 54 × 1,6 mm

Gewicht ca.

HBE 320-523 G

1600 kg

HBE 420-723 G

2500 kg

HBE 520-926 G

4100 kg

HBE 610-1256 G

4500 kg

Halbautomatische Gehrungsbendsägemaschinen HBE

Universell und flexibel.

Die Gehrungsbandsägemaschinen der HBE Baureihe decken mit 4 Baugrössen das gesamte Anwendungsspektrum vom kleinen Metallbau bis hin zum vollautomatisierten Stahlbau ab. Dabei sind alle Modelle robust aufgebaut, bandführende Teile aus schwingungsdämpfendem Grauguss ausgeführt und sind über ein Axiallager präzise auf verschiedene Gehrungswinkel zu positionieren. Die BEHRINGER Schnittdruckregelung, welche den Vorschub dynamisch an wechselnde Profilquerschnitte anpasst, ist natürlich serienmässig an Bord.

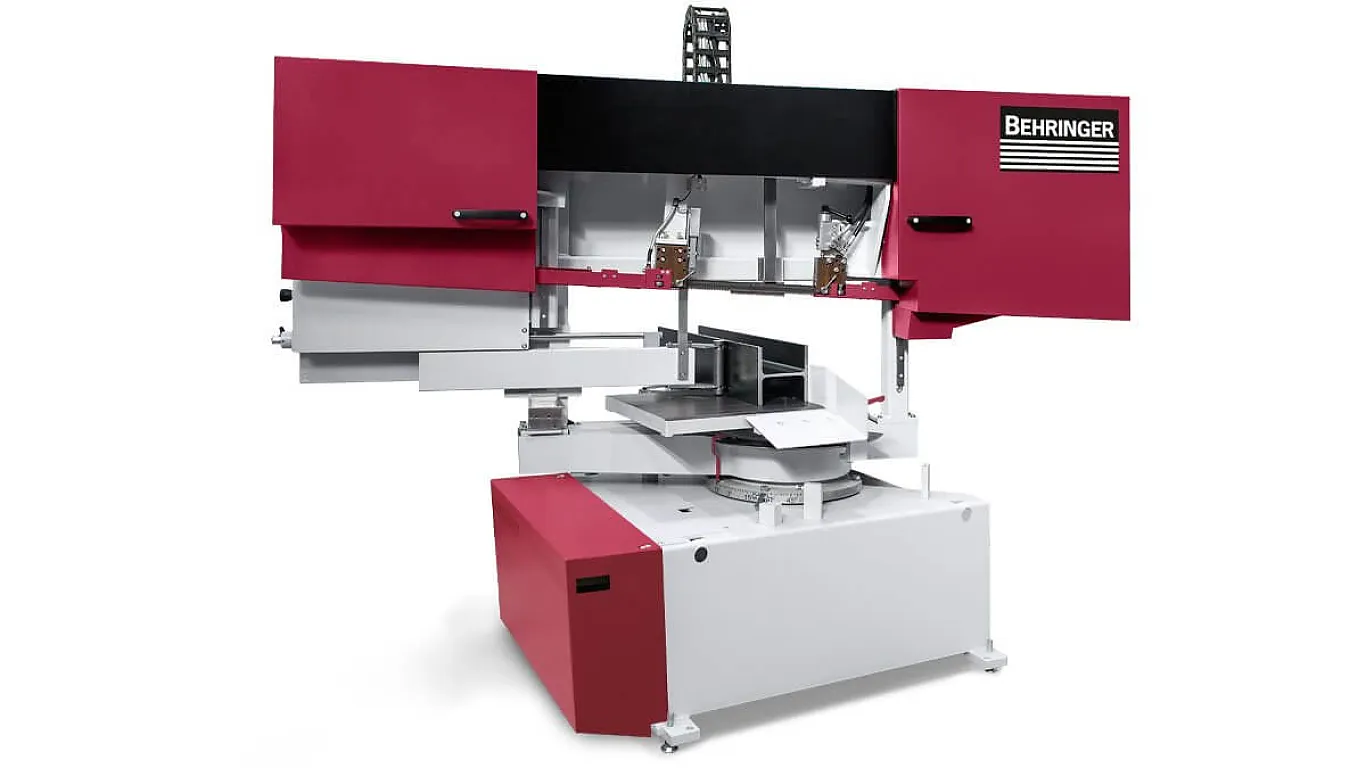

Gehrungsbandsägen HBE 320-523G und HBE 420-723G

Die Gehrungsbandsägen kombinieren perfekt die Vorzüge moderner Hochleistungsmaschinen für individuelle Sägeaufgaben mit bewährten, einzigartigen BEHRINGER-Features. Und das zum optimalen Preis-Leistungsverhältnis. Mit ihrem umfangreichen Anwendungsspektrum deckt die Baureihe alle Erfordernisse kleiner und mittlerer Betriebe im Metallbau, Profilstahlhandel, Maschinenbau sowie in Schlossereien zuverlässig ab. Dank der BEHRINGER Schnittdrucksteuerung ist sie bereits in der Grundausstattung beim Trennen von Profilen und Rohren bis zu doppelt so schnell als übliche Sägen im gleichen Preisniveau.

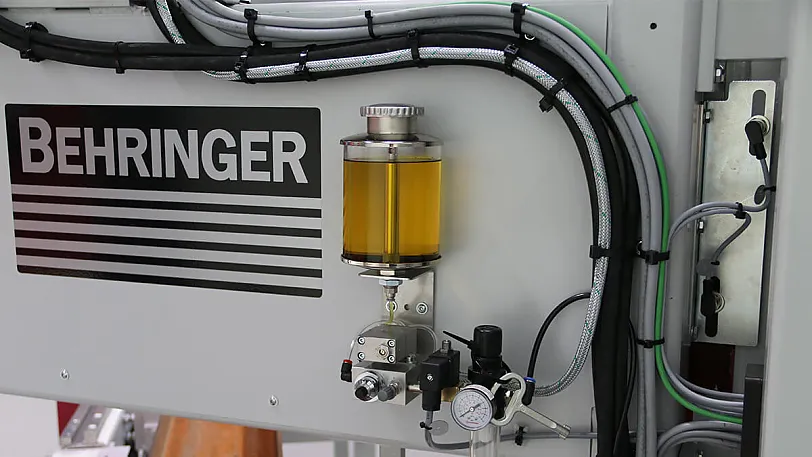

Micro-Sprühsystem

Beim Sägen von Profilen, Rohren und Vollmaterial liefert das serienmässige Minimalmengenschmiersystem beste Ergebnisse. Über zwei Düsen wird das Sägeband konstant mit Schneidöl benetzt. Dies garantiert eine hohe Standzeit des Sägebands und eine saubere Arbeitsumgebung.

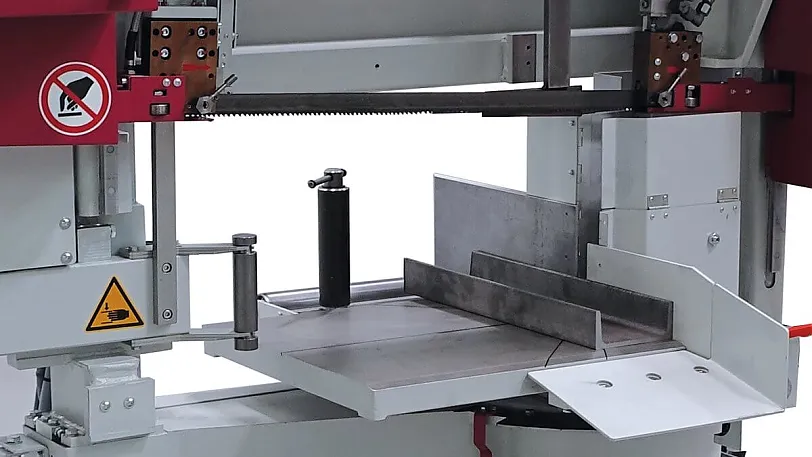

Geschlossener Materialtisch

Die geschlossene Tischauflage erleichtert die Arbeit mit der Gehrungsbandsäge. Auch kurze Abschnitte können problemlos in und aus der Maschine transportiert werden.

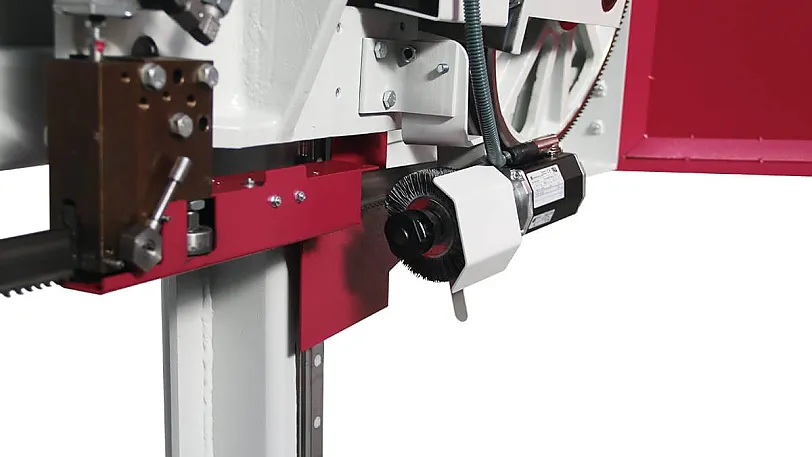

Elektrisch angetriebene Spänebürste

mit BEHRINGER Schnellwechsel-Einrichtung für werkzeuglosen Bürstenwechsel. Durch den besonderen Eingriffswinkel werden die Zähne des Sägebandes geschont.

Weitere Features:

Präzises Führungssystem in Portalbauweise

Die Kombination aus stabilem, vibrationsarmem Sägerahmen und dem linearen Führungssystem in Portalbauweise sorgen für beste Trennergebnisse und maximale Gebrauchsdauer.

Feinfühlige Behringer Schnittdruckregelung

erhöht die Schnittleistung beim Sägen von Rohren und Profilen, da sie den Sägevorschub der Maschine automatisch an die wechselnden Materialquerschnitte anpasst. Durch die Anordnung direkt am Sägebandrücken regelt das System reaktionsschnell und präzise.

3° Schrägstellung des Sägebandes

ermöglicht höhere Schnittleistungen beim Sägen von Hohlprofilen und Trägern und reduziert die Gratbildung.

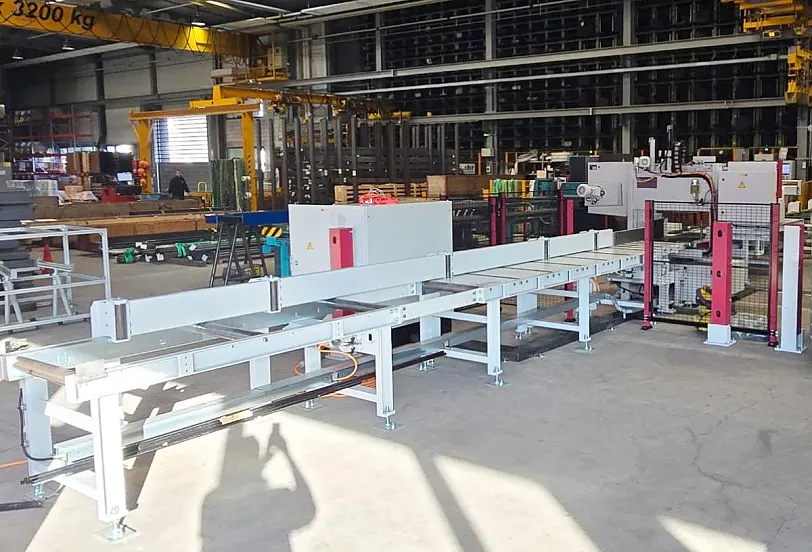

Kundenorientierte Sägekonzepte

Behringer bietet komplette Anlagenkonzepte mit individuellen Transportlösungen, bei denen alles perfekt zusammenpasst. Wir sind kompetenter Ansprechpartner und beraten sie umfassend.

Automatische Führungsarmeinstellung

Optimales Sägeergebnis ohne Einstellaufwand – auch bei oft wechselnden Materialbreiten.

Vorschubsteuerung mit Servo-Antrieb optional

Optional erfolgt der Sägevorschub mittels Kugelrollspindel und Servomotor. Dadurch ergeben sich wesentlich kürzere Nebenzeiten und präzisere Sägevorschübe.

Energieeffizient

Mehr Output bei geringerem Energieeinsatz. Schont die Umwelt und Ihren Geldbeutel.

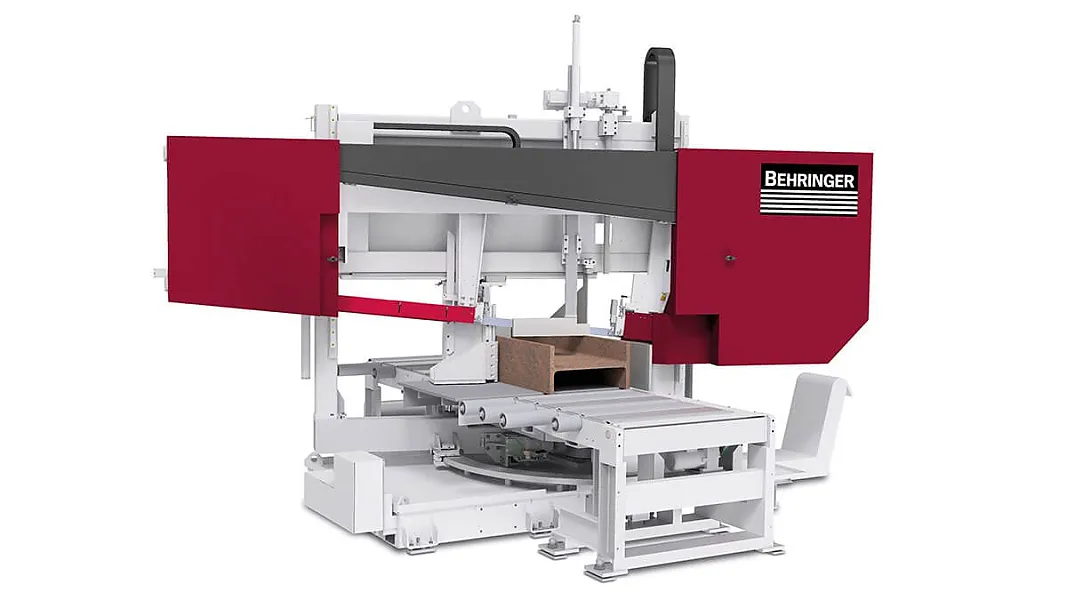

Gehrungsbandsäge HBE 610-1256G

Für den Stahlbau und Profilstahlhandel

Die Hochleistungs-Gehrungsbandsägemaschine HBE 610-1256G ist für das automatische Sägen von Konstruktions-Baustahl, Profilen und Rohren ausgelegt. Hierfür sind Features wie die elektronische Winkeleinstellung, Sägevorschub mit Servo-Motor, Behringer Schnittdruckregelung, automatische Führungsarmeinstellung und ein robuster Doppelspannstock serienmässig verbaut. Ihr stabiler Sägerahmen, schräg gestellte Bandlaufräder und der Einsatz vibrationsdämpfender Gusskomponenten verlängern die Lebensdauer der Sägebänder.

Beim Bearbeiten grosser Profile bestimmt neben der Schnittleistung aber auch das Materialhandling den Anlagendurchsatz massgeblich. Die HBE 610-1256G ist daher konsequent auf den bedienerarmen Einsatz in automatisierten Sägelinien konzipiert. Umfangreiche Zu- und Abfuhrsysteme, vor- und nachgelagerte Pufferstrecken und eine intelligente Steuerung mit Nesting-Funktionalität decken alle Anforderungen ab.

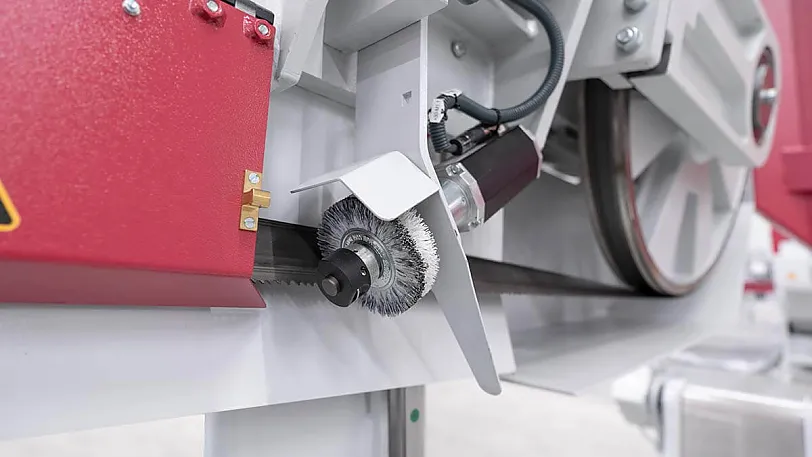

Elektrisch angetriebene Spänebürste

mit BEHRINGER Schnellwechsel-Einrichtung für werkzeuglosen Bürstenwechsel. Durch den besonderen Eingriffswinkel werden die Zähne des Sägebandes geschont.

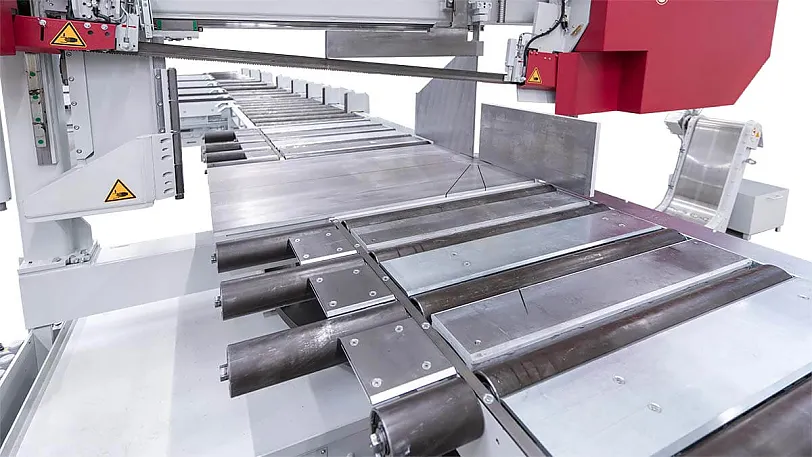

Geschlossener Materialtisch

Die geschlossene Tischauflage erleichtert die Arbeit mit der Gehrungsbandsäge. Auch kurze Abschnitte können problemlos in und aus der Maschine transportiert werden.

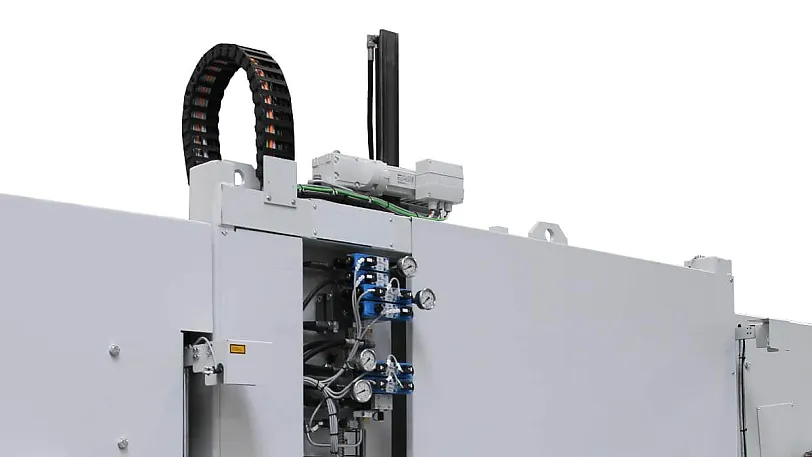

Vorschubsteuerung mit Servo-Antrieb

Der Sägevorschub erfolgt mittels Kugelrollspindel und Servomotor. Dadurch ergeben sich wesentlich kürzere Nebenzeiten und präzisere Sägevorschübe.

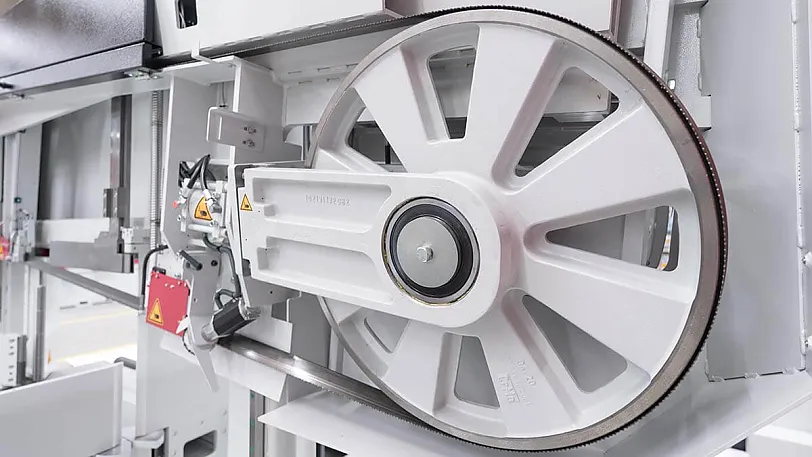

Bandführende Teile aus Grauguss

sind made by Behringer und sorgen für die Schwingungsdämpfung direkt an der Schnittstelle und damit für eine Erhöhung der Werkzeugstandzeiten.

Weitere Features:

6° Schrägstellung des Sägebandes

ermöglicht deutlich höhere Schnittleistungen beim Sägen grosser Trägern und Hohlprofile und reduziert die Gratbildung.

Doppelspannstock

bietet Prozesssicherheit – gerade beim Sägen von Paketen oder im Einzelschnitt. Die Spannbacken sind auf der Zu- und Abfuhrseite angeordnet und Klemmen sowohl Ausgangsmaterial als auch gerade gesägte Abschnitte.
