Behringer Gehrungs-Vollautomat
HBE GA
Automatische Gehrungsschnitte für Stahlbau und Profilstahlhandel mit individuellen Zufuhr-, Transfer- und Transportlösungen. Sägeanlagen, welche exakt auf Ihre Bedürfnisse Zugeschnitten sind.
Facts
Automatisierung
vollautomatisch
Sägebandhöhe
34 mm
Werkstoffe
Eisenwerkstoffe (primär)
Max. Schnittbereich rund
320 mm
Max. Schnittbereich 4-kant
520 × 320 mm
Gehrungseinstellungen
automatisch
Mindestreststücklänge
150 mm
Technische Daten
Modell
HBE 320-523 GA
HBE 420-723 GA
HBE 520-926 GA
HBE 610-1256 GA
Schnittbereich 90° rund
HBE 320-523 GA
320 mm
HBE 420-723 GA
400 mm
HBE 520-926 GA
520 mm
HBE 610-1256 GA
610 mm
Schnittbereich 90° flach
HBE 320-523 GA
520 × 320 mm
HBE 420-723 GA
700 × 400 mm
HBE 520-926 GA
920 × 520 mm
HBE 610-1256 GA
1250 × 610 mm
45° Gehrung links ∅ / flach
HBE 320-523 GA
320 / 390 × 320 mm
HBE 420-723 GA
400 / 540 × 400 mm
HBE 520-926 GA
520 / 640 × 520 mm
HBE 610-1256 GA
610 / 880 × 610 mm
30° Gehrung links ∅ / flach (mm)
HBE 320-523 GA
200 / 200 × 320
HBE 420-723 GA
300 / 300 × 350
HBE 520-926 GA
430 / 430 × 520
HBE 610-1256 GA
610 / 610 × 610
45° Gehrung rechts ∅ / flach
HBE 320-523 GA
320 / 330 × 320 mm
HBE 420-723 GA
400 / 470 × 400 mm
HBE 520-926 GA
520 / 640 × 520 mm
HBE 610-1256 GA
610 / 880 × 610 mm
Normalnachschublänge
HBE 320-523 GA
3000 mm
HBE 420-723 GA
3000 mm
HBE 520-926 GA
3000 mm
HBE 610-1256 GA
3000 mm
Materialauflagehöhe
HBE 320-523 GA
800 mm
HBE 420-723 GA
800 mm
HBE 520-926 GA
800 mm
HBE 610-1256 GA
800 mm
Antriebsleistung
HBE 320-523 GA
2,6 kW
HBE 420-723 GA
5,2 kW
HBE 520-926 GA
5,5 kW
HBE 610-1256 GA
7,5 kW
Schnittgeschwindigkeit
HBE 320-523 GA
15 – 110 m/min
HBE 420-723 GA
15 – 130 m/min
HBE 520-926 GA
17 – 120 m/min
HBE 610-1256 GA
17 – 120 m/min
Sägebandabmessung
HBE 320-523 GA
5300 × 34 × 1,1 mm
HBE 420-723 GA
6840 × 41 × 1,3 mm
HBE 520-926 GA
8500 × 54 × 1,6 mm
HBE 610-1256 GA
10’000 × 54 × 1,6 mm
Gewicht ca. (kg)
HBE 320-523 GA
3000 mm
HBE 420-723 GA
3900 mm
HBE 520-926 GA
4100 mm
HBE 610-1256 GA
7500 mm
Die Behringer Gehrungsbandsägeautomaten garantieren hohen Anlagendurchsatz und präzise Winkelschnitte im vollautomatischen Betrieb.

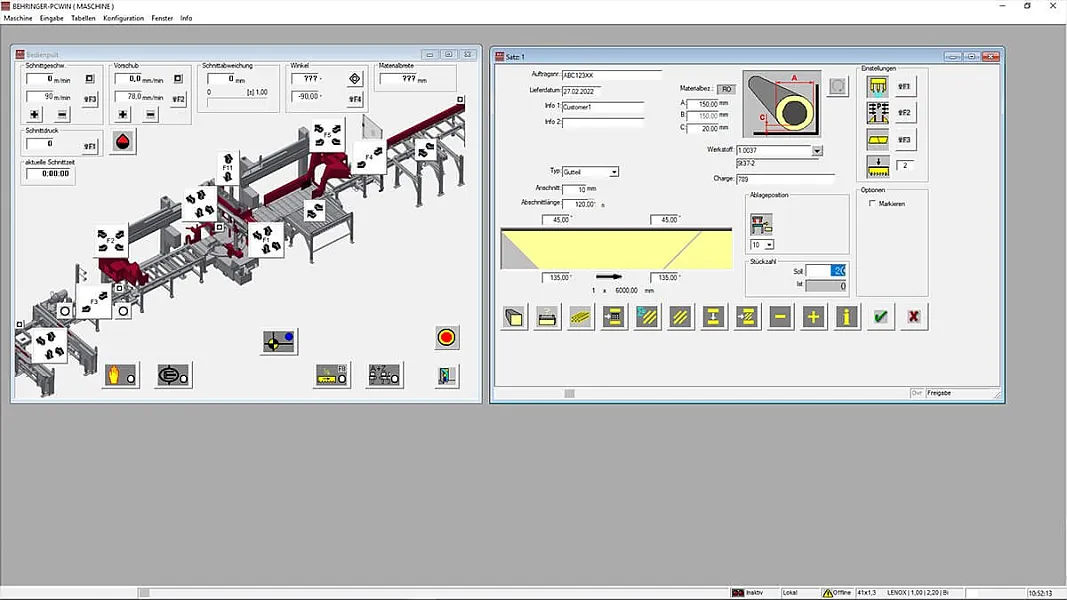

Hierfür werden die Behringer Gehrungsbandsägen mit einem NC-gesteuerten Nachschubgreifer und leistungsstarker PC-Steuerung kombiniert. Angefangen von Anlagen zur Bearbeitung kleiner und mittlerer Profile im Metallbau bis hin zu Hochleistungs-Gehrungsbandsägeautomaten zur Bearbeitung von Konstruktions-Baustahl im Hallen- und Brückenbau deckt die HBE-GA Baureihe ein umfangreiches Anwendungsspektrum ab. Gerade beim Sägen von Rundrohren oder Materialpaketen ist die Materialpositionierung mittels Nachschubgreifer die beste technische Lösung.

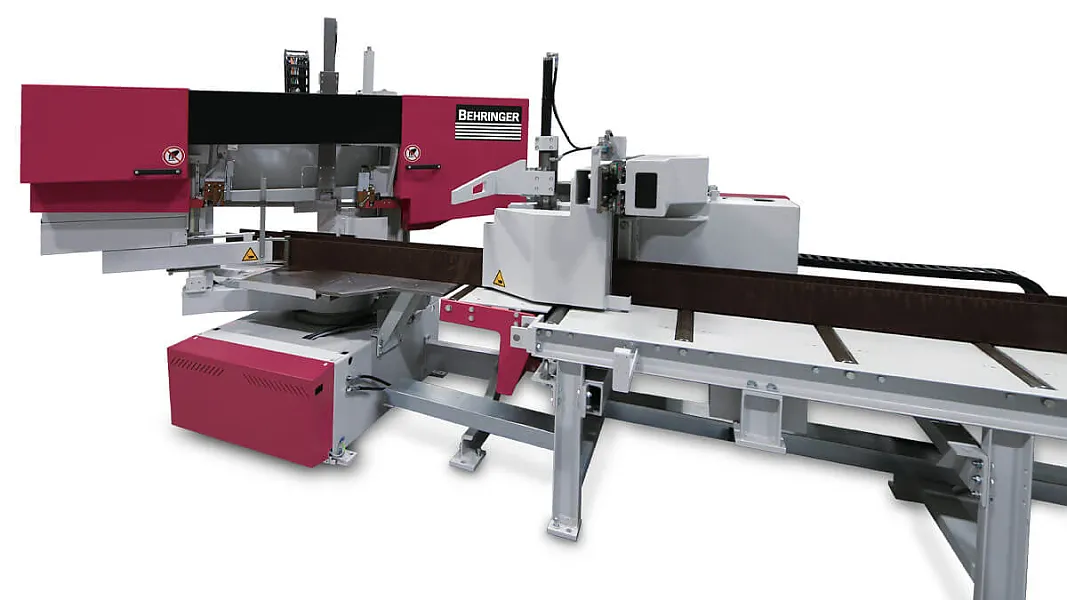

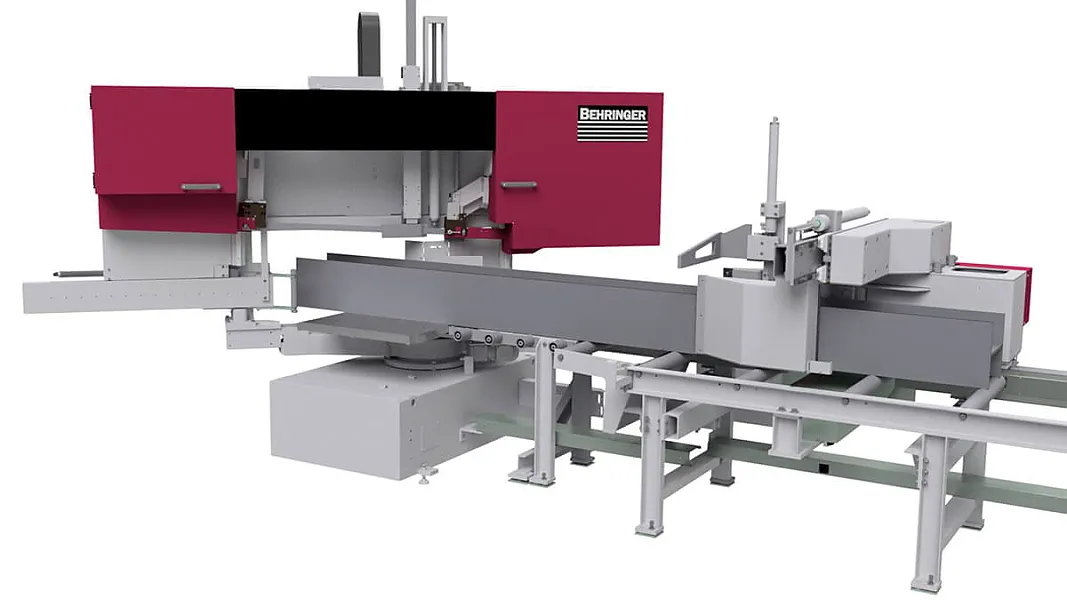

Gehrungsbandsägeautomat HBE 320-523GA und HBE 420-723GA
Für automatische Gehrungsschnitte in Metallbau, Profilstahlhandel und Maschinen- und Anlagenbau.

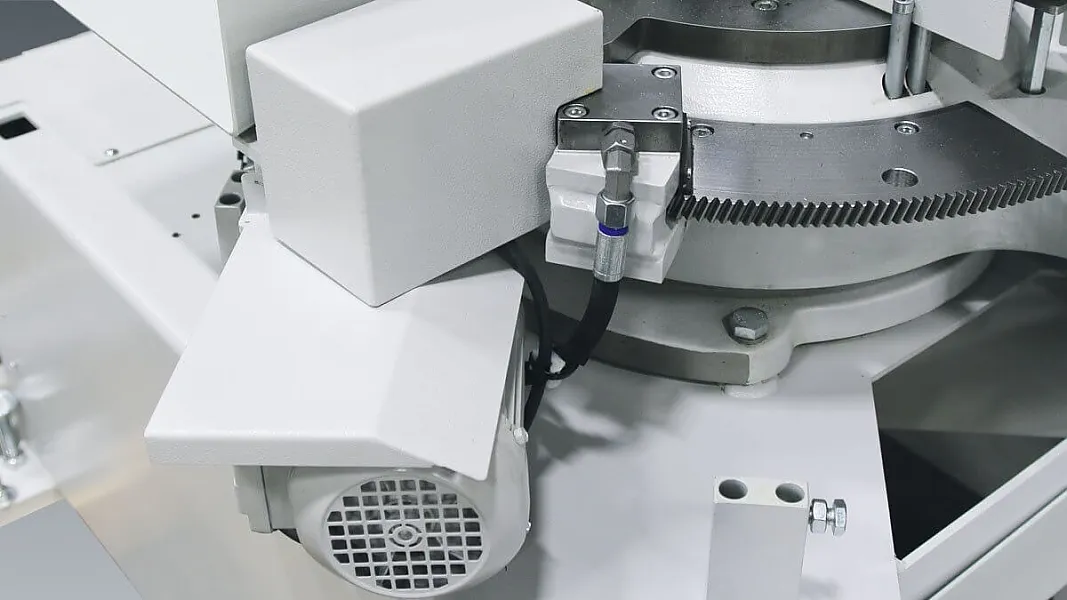

Die automatischen Gehrungsbandsägen punkten mit hoher Schnittleistung, Bedienerfreundlichkeit und Präzision. Sie trennen Profilstähle, Rohre und Vollmaterialien aus Stahl oder VA in fast jedem Winkel. Dank präzisem Nachschubgreifer und schneller, NC-gesteuerter Schnittwinkeleinstellung vollautomatisch.
Durch die serienmässige Sägevorschubsteuerung mit Servo-Motor und einzigartiger Behringer Schnittdruckregelung sind sie beim Sägen von Formstahl bis zu doppelt so schnell als übliche Sägen im gleichen Preisniveau. Durch ihre leistungsstarke PC-Steuerung sind sie schon von Haus aus für den Anbau von Peripherieeinrichtungen vorbereitet.

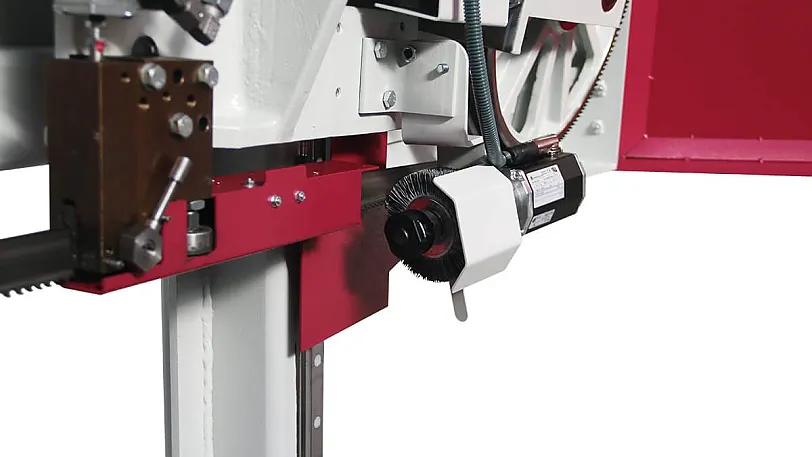

Elektrisch angetriebene Spänebürste
mit BEHRINGER Schnellwechsel-Einrichtung für werkzeuglosen Bürstenwechsel. Durch den besonderen Eingriffswinkel werden die Zähne des Sägebandes geschont.

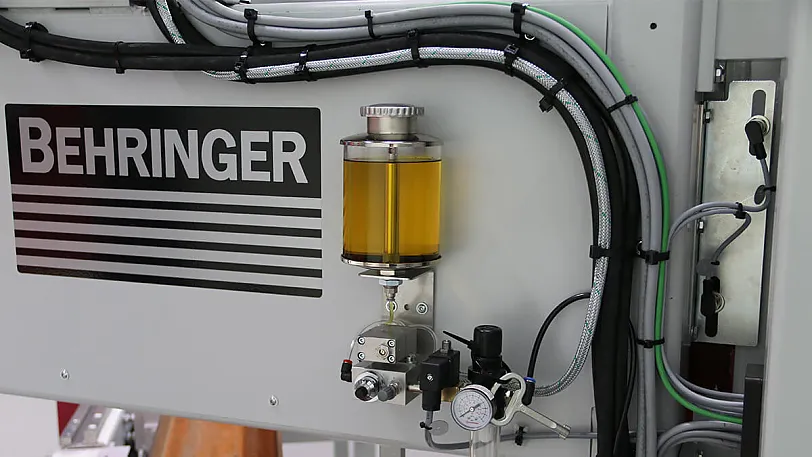

Micro-Sprühsystem
Beim Sägen von Profilen, Rohren und Vollmaterial liefert das serienmässige Minimalmengenschmiersystem beste Ergebnisse. Über zwei Düsen wird das Sägeband konstant mit Schneidöl benetzt. Dies garantiert eine hohe Standzeit des Sägebands und eine saubere Arbeitsumgebung.

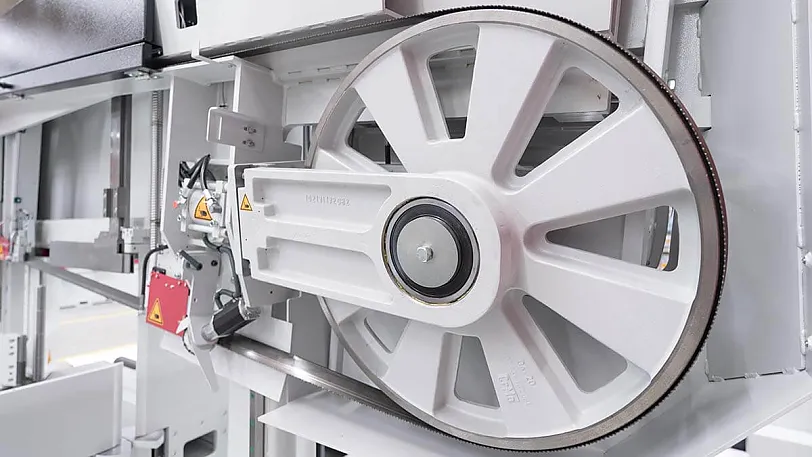

Bandführende Teile aus Grauguss
sind made by Behringer und sorgen für die Schwingungsdämpfung direkt an der Schnittstelle und damit für eine Erhöhung der Werkzeugstandzeiten.

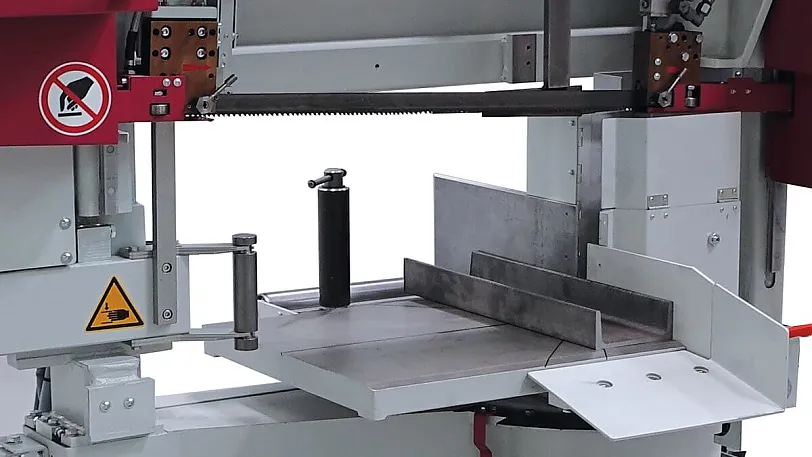

Geschlossener Materialtisch
Die geschlossene Tischauflage bietet maximale Prozesssicherheit im vollautomatischen Betrieb. Ein Verkeilen kurzer Abschnitte und Zwickel wird bestmöglich vermieden.
Weitere Features

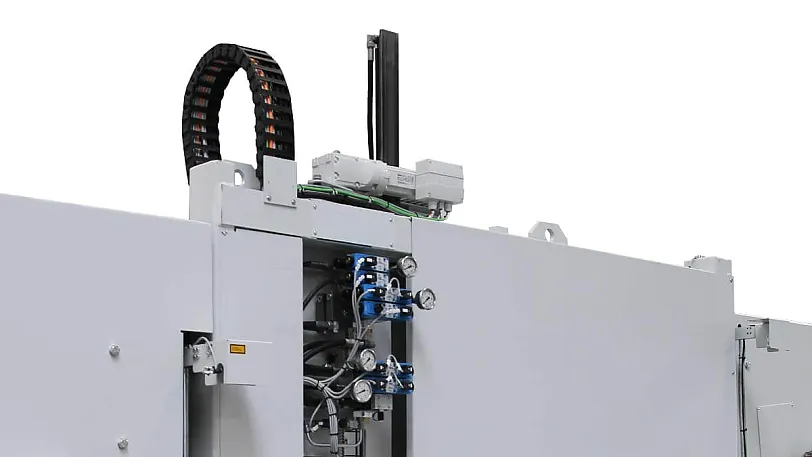

Vorschubsteuerung mit Servo-Antrieb
Der Sägevorschub erfolgt mittels Kugelrollspindel und Servomotor. Dadurch ergeben sich wesentlich kürzere Nebenzeiten und präzisere Sägevorschübe.
Präzises Führungssystem in Portalbauweise
Die Kombination aus stabilem, vibrationsarmem Sägerahmen und dem linearen Führungssystem in Portalbauweise sorgen für beste Trennergebnisse und maximale Gebrauchsdauer.
3° Schrägstellung des Sägebandes
ermöglicht höhere Schnittleistungen beim Sägen von Hohlprofilen und Trägern und reduziert die Gratbildung.
Kundenorientierte Sägekonzepte
Behringer bietet komplette Anlagenkonzepte mit individuellen Transportlösungen, bei denen alles perfekt zusammenpasst. Wir sind kompetenter Ansprechpartner und beraten sie umfassend.
Feinfühlige Behringer Schnittdruckregelung
erhöht die Schnittleistung beim Sägen von Rohren und Profilen, da sie den Sägevorschub der Maschine automatisch an die wechselnden Materialquerschnitte anpasst. Durch die Anordnung direkt am Sägebandrücken regelt das System reaktionsschnell und präzise.
Automatische Führungsarmeinstellung
Optimales Sägeergebnis ohne Einstellaufwand – auch bei oft wechselnden Materialbreiten.
Hydraulische Sägebandspannung
Das Sägeband wird durch die hydraulische Sägebandspannung immer optimal gespannt. Bei Stillstand der Maschine wird das Sägeband entlastet und so die Lebensdauer verlängert. Im Falle eines Bandbruchs stoppt die Maschine automatisch.
Energieeffizientes Antriebssystem
Mehr Output bei geringerem Energieeinsatz. Schont die Umwelt und Ihren Geldbeutel.

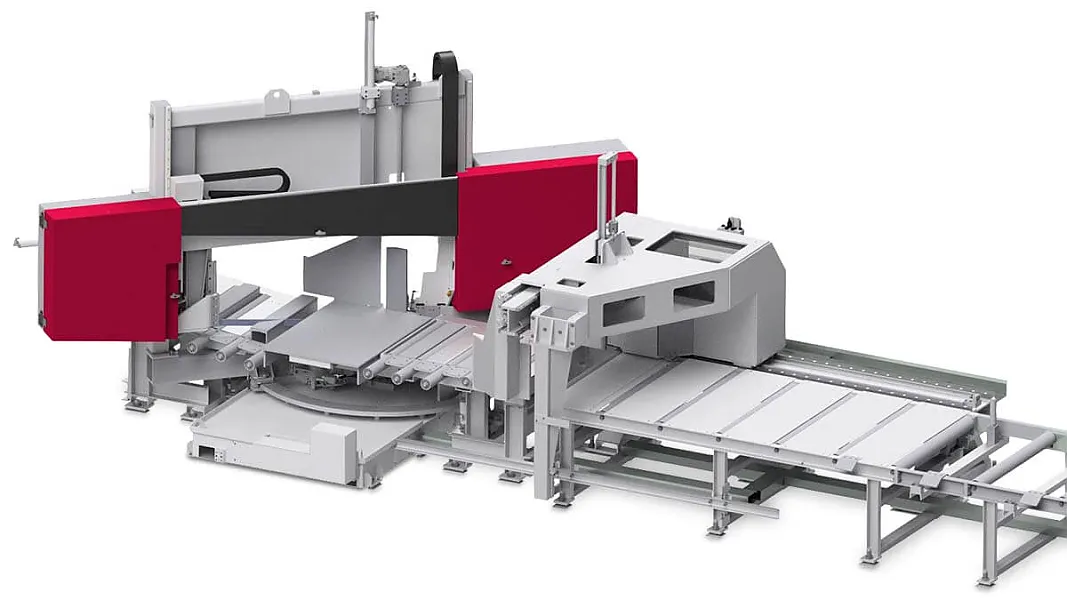

Gehrungsbandsägeautomat HBE 610-1256 GA
Für automatische Gehrungsschnitte im Stahlbau und Profilstahlhandel.
Der Hochleistungs-Gehrungsbandsägeautomat HBE 610-1256GA ist für das automatische Sägen von Konstruktions-Baustahl, Profilen und Rohren ausgelegt. Hierfür sind Features wie die elektronische Winkeleinstellung, Sägevorschub mit Servo-Motor, Behringer Schnittdruckregelung, automatische Führungsarmeinstellung und ein robuster Doppelspannstock serienmässig verbaut. Ihr stabiler Sägerahmen, schräg gestellte Bandlaufräder und der Einsatz vibrationsdämpfender Gusskomponenten verlängern die Lebensdauer der Sägebänder.
Beim bearbeiten grosser Profile bestimmt neben der Schnittleistung aber auch das Materialhandling den Anlagendurchsatz massgeblich. Die HBE610-1256GA ist daher konsequent auf den bedienerarmen Einsatz in automatisierten Sägelinien konzipiert. Umfangreiche Zu- und Abfuhrsysteme, vor- und nachgelagerte Pufferstrecken und eine intelligente Steuerung mit Nesting-Funktionalität decken alle Anforderungen ab.
Feinfühlige Behringer Schnittdruckregelung
erhöht die Schnittleistung beim Sägen von Rohren und Profilen, da sie den Sägevorschub der Maschine automatisch an die wechselnden Materialquerschnitte anpasst. Durch die Anordnung direkt am Sägebandrücken regelt das System reaktionsschnell und präzise.
Weitere Features
6° Schrägstellung des Sägebandes
ermöglicht deutlich höhere Schnittleistungen beim Sägen grosser Trägern und Hohlprofile und reduziert die Gratbildung.
Doppelspannstock
bietet Prozesssicherheit – gerade beim Sägen von Paketen oder im Einzelschnitt. Die Spannbacken sind auf der Zu- und Abfuhrseite angeordnet und Klemmen sowohl Ausgangsmaterial als auch gerade gesägte Abschnitte.
Leistungsstarkes Antriebssystem
mit breitem Stellbereich der Schnittgeschwindigkeit bietet Flexibilität für wechselnde Ausgangsmaterialien von VA bis Aluminium.
