Emmegi Vegamill HB

Name: Vegamill HB
Brand: Emmegi

Datenblatt Vegamill HB Produktkatalog Vegamill HB

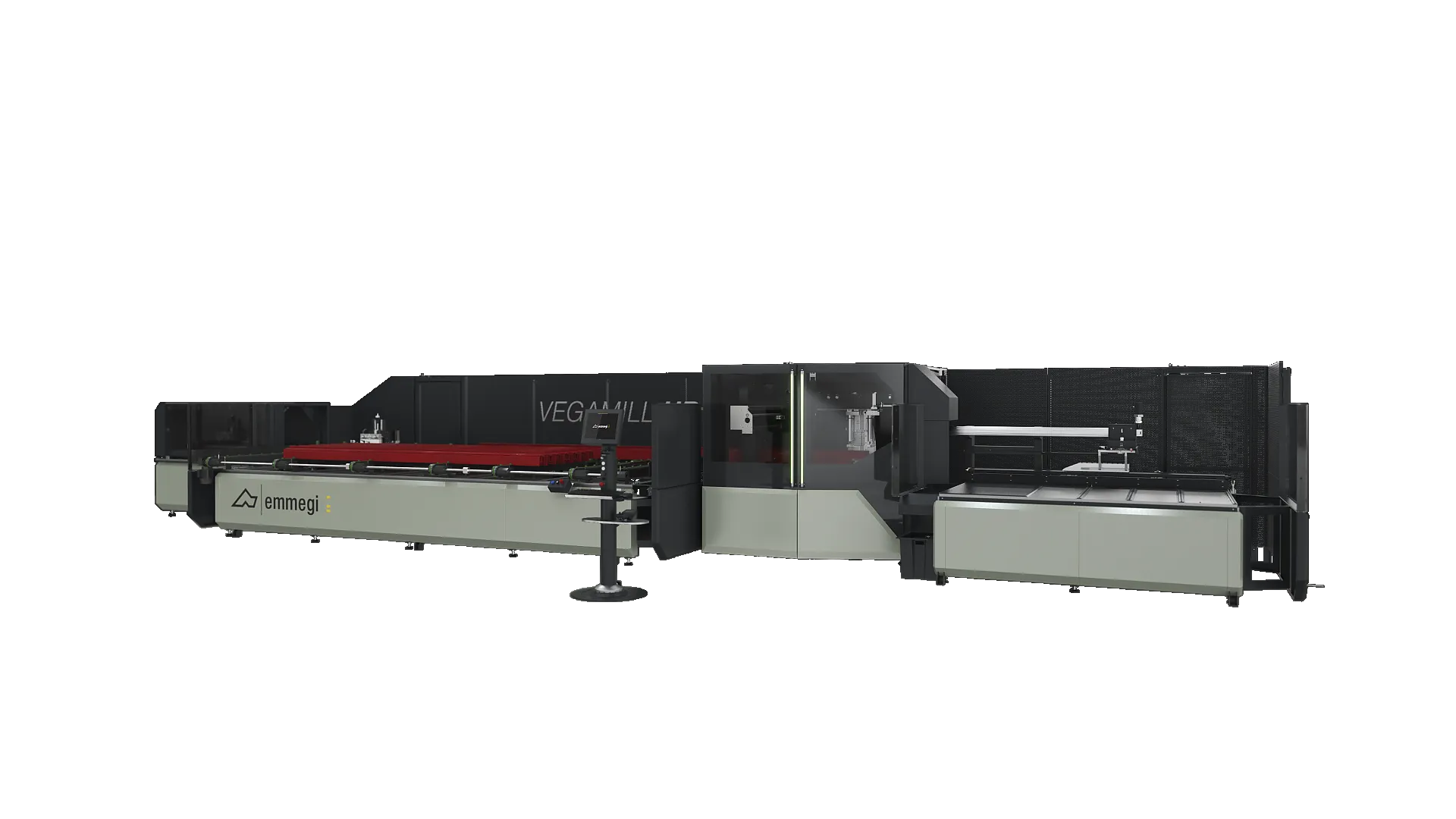

Durchlauf-Profilbearbeitungszentrum mit 8–14 CNC-Achsen. Ermöglicht kombinierte Bearbeitungen wie Bohren, Fräsen und Schneiden an Profilen aus Aluminium und Leichtmetallen.

Facts

Anzahl Achsen

8–14

Material Art

Aluminium

Trennen & Separieren

Max. X

2500 mm

Max. Y

240 mm

Max. Z

218 mm

Anz. Werkzeuge

Sägeblatt-Durchmesser

250 / 400 / 600 mm

Spindelleistung

8,5 kW

Vergleichsliste hinzufügen

VEGAMILL H&B

Das Säge- und Profilbearbeitungszentrum ist mit einem automatischen Magazin und einem Zangenvorschub für Stäbe bis 7500 mm ausgestattet.

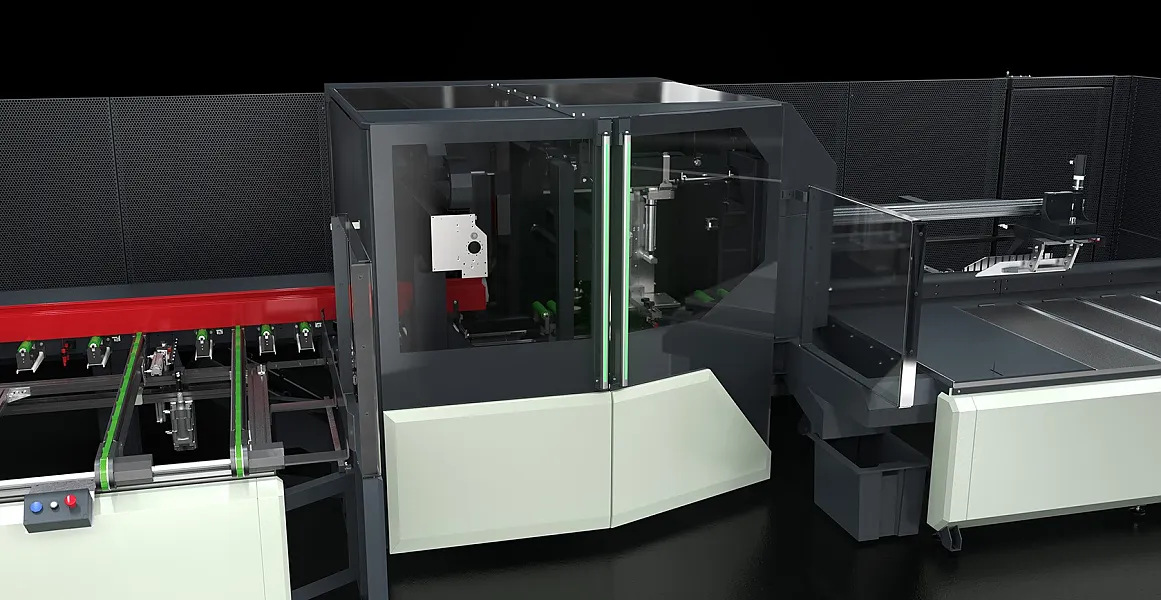

Die zentral angeordnete Kabine ist schallgedämmt und beinhaltet das Fräsmodul mit 4 CNC-Achsen. Die Frässpindel mit 4 kW kann das Werkstück auf 3 Seiten bearbeitet. Je nach Sägemodul können Sägeblättern mit Ø 250 bis maximal 600 mm eingesetzt werden (optional mit gesteuerter Gehrungsverstellung).

Die VEGAMILL H&B kann mit 2 Entladesystemen konfiguriert werden:

Entsorgung längerer Teile auf Förderband.
Entladetisch zum Aufsammeln fertig bearbeiteter Teile. Dieser ist mit einem automatischen Kipp- und Schiebesystem ausgerüstet, was eine ununterbrochene Bearbeitung ermöglicht. Der Füllgrad des Entsorgungstisches wird durch einem Sensor überwacht.

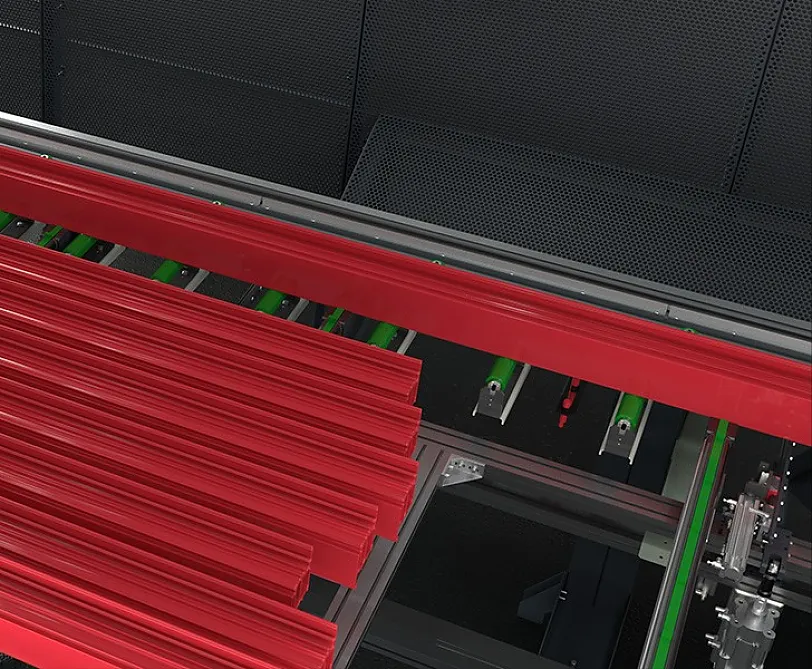

Lademagazin

Schnelles und präzises NC-System zur Stangenpositionierung. System einschliesslich Spannzangen zum Einspannen des Profils mit manueller Einstellung der Greiffer-Position.

Optional kann die horizontale und vertikale Position der Pusherzange über CNC-Achsen angefahren werden. Das mit Riemen ausgestattete Lademagazin ermöglicht das Laden von Profilen mit einer Länge bis 7,5 m

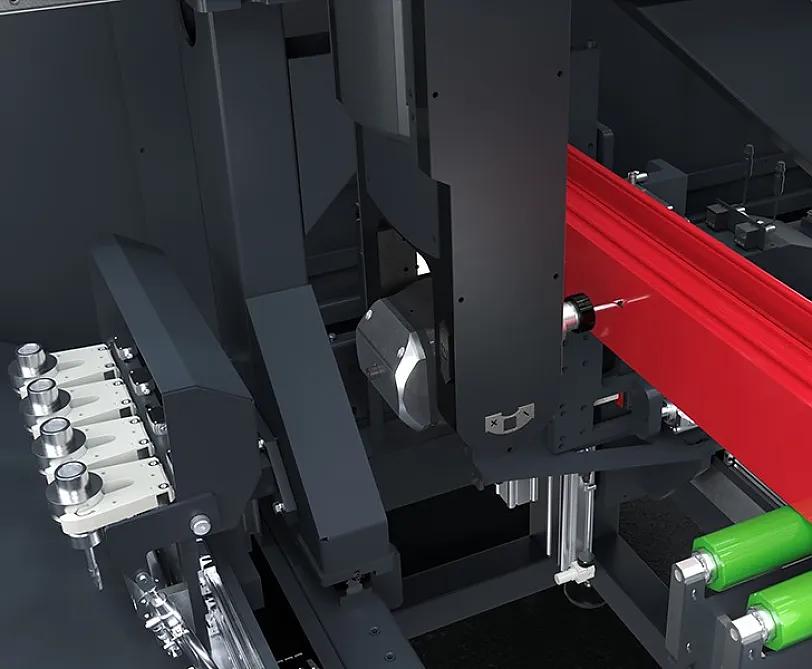

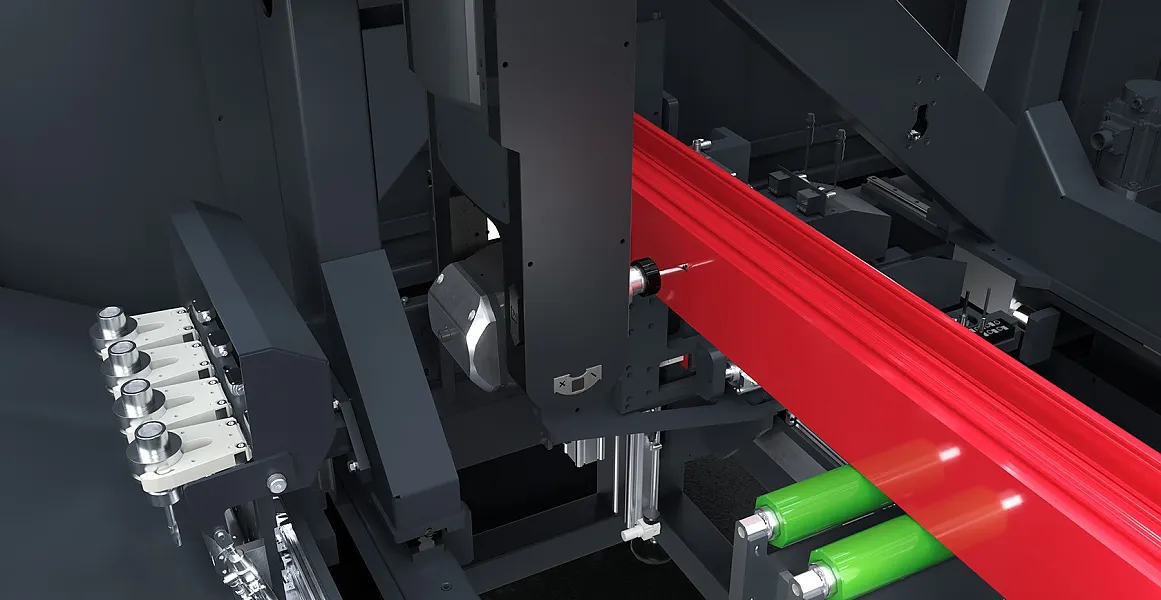

Fräsaggregat

Das Fräsaggregat mit 4 CNC-Achsen besitzt eine Frässpindel mit 4 kW (S1) mit einer Drehzahl von max. 20’000 U/min. Der Schwenkbereich der A-Achse beträgt 0° auf 180°, womit das Profil an 3 Seiten bearbeitet werden kann, ohne es neu positionieren zu müssen. Geeignet für Profile aus Aluminium, PVC.

Die Vegamill verfügt über ein automatisches Werkzeugmagazin mit 4 Plätzen.

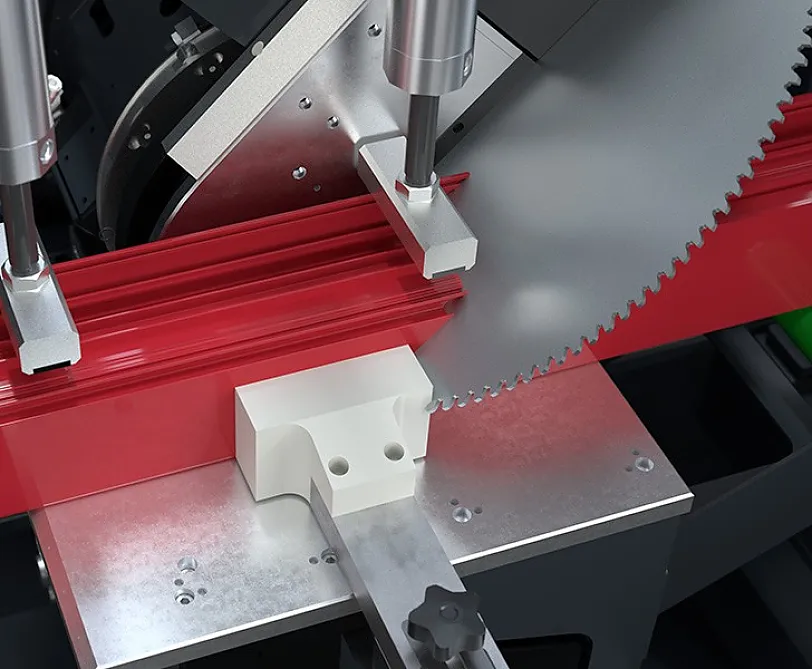

Sägeaggregat

Das Sägeaggregat mit nach vorne ausfahrendem Sägeblatt ist für die Bearbeitung von Profilen mit kleinen Querschnitten optimiert, für die Serienproduktion kleiner Bauteile wie Beschlägen, Scharnieren, Bügeln und Winkelstücken, die eine/zwei Bearbeitungen erfordern. Um den Sägeblatt Materialverschnitt zu reduzieren könnne Blattdurchmesser von 250 mm bis 400 mm mit schmaler Mindeststärke verwendet werden.

Für Anwendungen bei grösseren Profilen und die Herstellung von Werkstücken, die für andere Anwendungen geeignet sind, ist ein CNC-Sägeaggregat mit Winkelverstellung erhältlich, das beidseitig bis auf 22° 30′ geneigt werden kann und über ein Sägeblatt mit 600 mm Durchmesser verfügt, das Profile mit grossen Querschnitten mit Winkel- und Spezialschnitten schneidet.

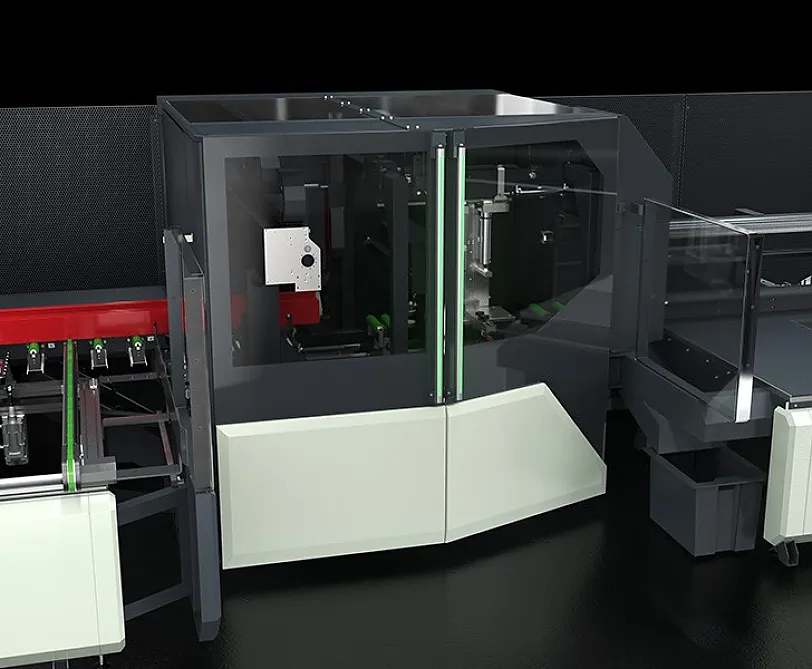

Kabine

Die neue Schutzkabine wurde so konzipiert, dass sie optimale Funktionalität, Zugänglichkeit und Beleuchtung bietet. Gleichzeitig erfüllt sie auch hohe Anforderungen an Sicherheit und Ergonomie. Grosse Glasfenster ermöglichen dem Bediener die Überwachung der laufenden Bearbeitungsvorgänge und dank des Systems zum vollständigen Öffnen der Kabine in zwei separaten Abschnitte, auch einen einfachen Zugang während der Reinigungs- und Wartungsphasen.

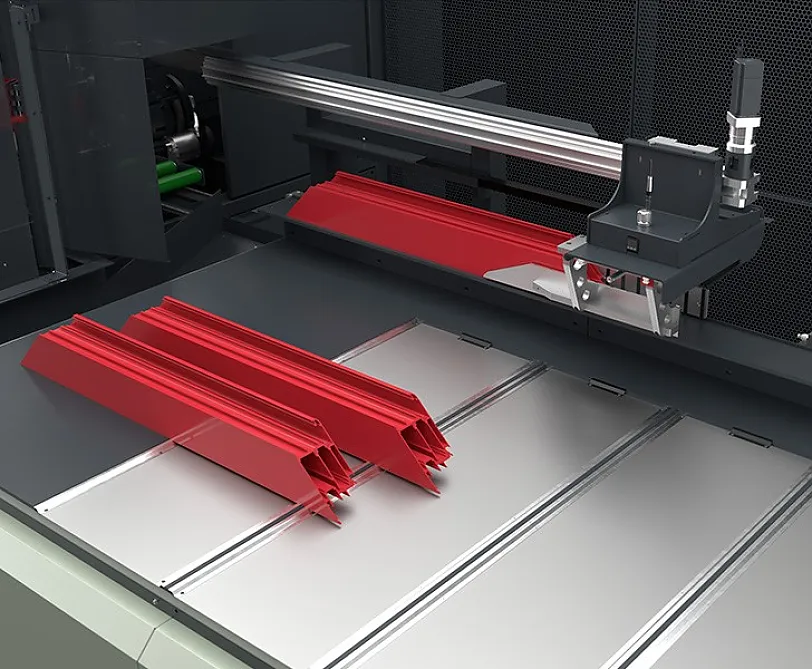

Entlademagazin

Die Vegamill kann mit zwei verschiedenen Entlademagazinen ausgestattet werden.

Das erste besteht aus einem Förderband, das die bearbeiteten und geschnittenen Stück entnimmt und in einem Sammelbehälter ablegt. Das Band ist so dimensioniert, dass es den Abtransport der für den Betrieb dieser Maschine typischen Kleinteile gewährleistet.

Das zweite besteht aus einem Entladetisch mit einer CNC-Entsorgungszange, welche das Entladen grösserer Stücke mit einer Länge bis 2500 mm ermöglicht. Das Entlademagazin sammelt die fertigen Werkstücke auf. Ein Belegungssensor meldet wenn das Magazin voll ist und unterbricht den Entsorgungsprozess.

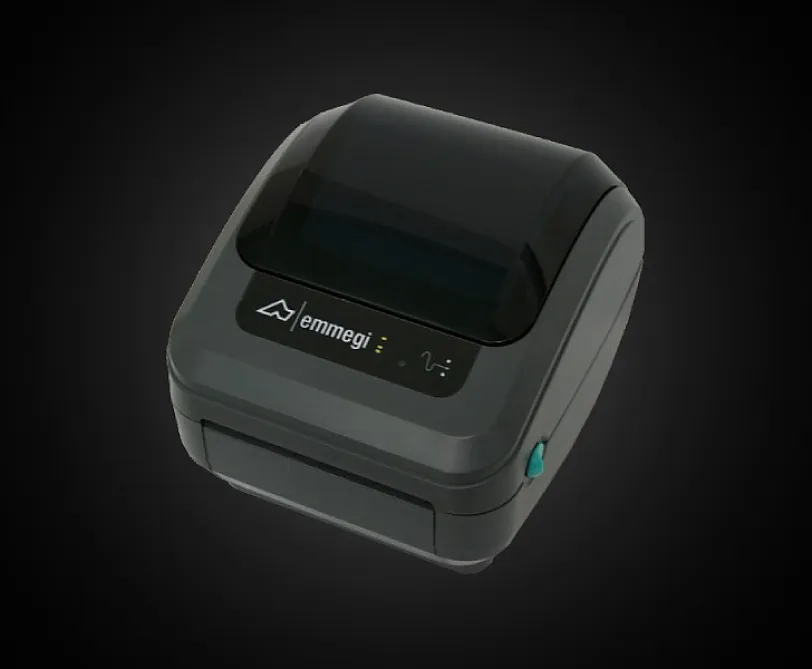

Etikettendrucker

Mit dem Industrie-Etikettendrucker kann jedes zugeschnittene Profil mit den Identifikationsmerkmalen aus der Schnittliste versehen werden. Darüber hinaus bietet der Barcodedruck eine einfache Identifizierung des Profils selbst, was insbesondere für nachfolgende Bearbeitungsschritte an Bearbeitungszentren oder betreuten Montagelinien dienlich ist.
